참조 구성요소는 설계에 상황을 추가하거나 설계를 시각적으로 향상시키기 위해 도면에 배치된 Mechanical 구조 구성요소의 복제입니다.
참조 구성요소는 BOM(재료 명세서)에서 제외됩니다.
예를 들어, 다이에서 생성된 부품도 표시하는 다이 도면을 고려해 보십시오. 다이에 대한 BOM이 작성되면 설계에 상황을 추가하기 위한 용도로만 부품이 표시되므로 여기에 부품이 나열되어서는 안 됩니다. 부품이 참조 구성요소가 되도록 설정하면 BOM에서 부품이 제거됩니다.
구성요소가 참조 구성요소로 설정되면 Mechanical 검색기에서 구성요소 아이콘(
)에 참조 플래그(책 아이콘)가 추가됩니다.
AutoCAD Mechanical에서는 특성 대화상자를 사용하여 부품 리스트에서 구성요소를 제외할 수 있습니다. 이러한 방식으로 부품 리스트에서 제외된 구성요소는 부품 리스트에서만 제외되고 BOM에는 계속 존재합니다. 반면 참조 구성요소는 BOM에서도 제외됩니다. Mechanical 검색기에서는 부품 리스트에서 제외한 구성요소와 다른 구성요소를 구분할 가시적 단서가 없습니다.
참조 구성요소 설정은 복제를 기준으로 합니다. 이 복제만 참조 구성요소로 간주되고 다른 모든 복제는 계속 일반 구성요소로 간주됩니다. 그러나 같은 도면의 다른 조립품에서 복제가 발생하면 그 복제는 참조 구성요소로 플래그가 표시됩니다.

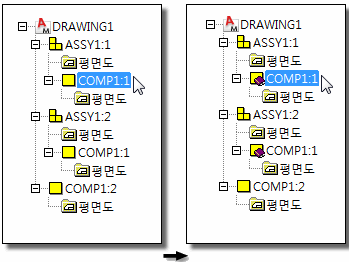

참조 구성요소 예
이 예에서는 조립품 ASSY1; ASSY1:1 및 ASSY1:2의 두 복제가 포함된 도면을 보여줍니다. COMP1이 ASSY1 내부(COMP1:2)뿐 아니라 외부(COMP1:1)에서도 발생합니다. ASSY1:1에서 COMP1:2을 선택하고 참조 구성요소로 지정하면 ASSY1:2의 COMP1:2도 참조 구성요소가 됩니다. 그 이유는 복제 COMP1:2가 두 번 발생하기 때문입니다(ASSY1:1에서 한 번, ASSY1:2에서 한 번). 그러나 복제 COMP1:1는 참조 구성요소가 되지 않습니다.
