연습 2: 횡단구성요소 이름 템플릿 수정

이 연습에서는 횡단구성요소를 작성할 때 이에 적용할 의미있는 이름 지정 규칙을 지정합니다.

이 기본 횡단구성요소 이름 지정 템플릿은 도구 팔레트의 횡단구성요소 이름 뒤에 일련 번호를 붙여서 해당 횡단구성요소를 지정합니다. 예를 들어 기본 차선 횡단구성요소가 표준횡단의 양쪽에 위치해 있으면 기본 차선 - (1) 및 기본 차선 - (2)로 이름이 지정됩니다.

이 연습에서는 횡단구성요소가 위치한 쪽이 표준횡단에 포함되도록 이름 지정 템플릿을 변경합니다. 예를 들어 기본 차선 횡단구성요소가 표준횡단의 양쪽에 위치해 있으면 기본 차선 - (왼쪽) 및 기본 차선 - (오른쪽)으로 이름이 지정됩니다.

이 작업을 수행하면 복잡한 도면에서 표준횡단 및 횡단구성요소를 쉽게 관리할 수 있습니다.

자세한 내용은 횡단구성요소 정보를 참고하십시오.

기본 횡단구성요소 이름 지정 규칙 조사

  1. 튜토리얼 도면 폴더에서 사용할 수 있는 Assembly-1b.dwg를 엽니다.

    이 도면에는 횡단구성요소가 연결되지 않은 표준횡단 기준선이 있습니다.

  2. 횡단구성요소가 포함된 도구 팔레트가 나타나지 않으면 홈 탭 팔레트 패널 도구 팔레트 찾기를 클릭합니다.
  3. 도구 팔레트에서 도구 팔레트 컨트롤 막대를 마우스 오른쪽 버튼으로 클릭합니다. Civil 영국식 횡단구성요소를 클릭합니다.
  4. 기본 탭을 클릭합니다.
  5. 기본 차선을 클릭합니다.
  6. 특성 팔레트의 고급 아래에서 측면을 오른쪽으로 설정합니다.
  7. 도면에서 표준횡단 기준선 위의 표식기 점을 클릭합니다.

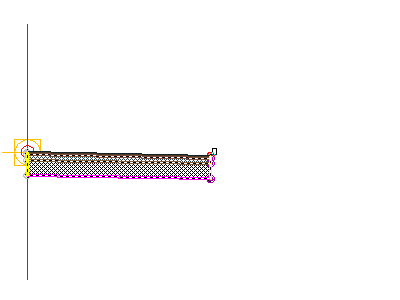

    오른쪽 차선 횡단구성요소가 표준횡단 기준선에 부착됩니다.

  8. 특성 팔레트의 고급 아래에서 측면을 왼쪽으로 설정합니다.
  9. 도면에서 표준횡단 기준선 위의 표식기 점을 클릭합니다.

    왼쪽 차선 횡단구성요소가 표준횡단 기준선에 연결됩니다.

  10. Esc 키를 누릅니다.
  11. 도구공간의 통합관리 탭에서 표준횡단 집합을 선택합니다. 표준횡단 - (1) 기준선 오른쪽 및 왼쪽 집합을 확장하여 양쪽에 나열된 기본 차선 횡단구성요소를 확인합니다. 다음 단계에서 명명 규칙을 변경하여 삽입되는 추가 횡단구성요소에 동일한 이름이 사용되지 않도록 합니다.

횡단구성요소 이름 템플릿 수정

  1. 도구공간의 설정 탭에서 횡단구성요소 집합을 마우스 오른쪽 버튼으로 클릭합니다. 피쳐 설정 편집을 클릭합니다.
  2. 피쳐 설정 편집 대화상자에서 횡단구성요소 이름 템플릿을 확장합니다. 매크로에서 작성 행에서 값 셀을 클릭합니다. 을 클릭합니다.
  3. 이름 템플릿 대화상자의 이름 필드에서 <[Next Counter]> 특성을 강조 표시합니다.
  4. 특성 필드 리스트에서 횡단구성요소 측면을(를) 선택합니다. 삽입을 클릭합니다.

    이름 필드는 다음 공식을 포함해야 합니다.

    <[Macro Short Name(CP)]> - (<[Subassembly Side]>)

    팁:

    횡단구성요소 이름을 로컬 언어로 표시하려면 <[Macro Short Name(CP)]> 특성 대신 <[Subassembly Local Name]> 특성을 사용합니다.

  5. 확인을 두 번 클릭합니다.
  7. 도구공간의 설정 탭에서 횡단구성요소 명령 집합을 확장합니다.
  8. CreateSubAssemblyTool 명령 설정 편집을 마우스 오른쪽 버튼으로 클릭합니다.
  9. 명령 설정 편집 - CreateSubAssemblyTool 대화상자에서 횡단구성요소 옵션을 확장합니다.
  10. 횡단구성요소 이름 행에서 값 셀을 클릭합니다. 이름 템플릿 사용을 클릭합니다. 확인을 클릭합니다.

업데이트된 횡단구성요소 이름 지정 규칙 조사

  1. 도구 팔레트 윈도우에서 기본 연석 및 측수로를 클릭합니다.
  2. 특성 팔레트의 고급 아래에서 측면을 오른쪽으로 설정합니다.
  3. 도면에서 이동 차선의 오른쪽 위 모서리에 있는 표식기 점을 클릭합니다.
    주:

    횡단구성요소를 잘못된 표식기에 연결한 경우에는 올바른 위치로 이동할 수 있습니다. Esc 키를 눌러 횡단구성요소 배치 모드를 종료합니다. 이동할 횡단구성요소를 선택합니다. 횡단구성요소를 선택하면 파란색 그립이 표시됩니다. 그립을 선택한 다음 올바른 표식기 점을 클릭합니다.

  4. 특성 팔레트의 고급 아래에서 측면을 왼쪽으로 설정합니다.
  5. 도면에서 이동 차선 왼쪽 위 모서리에 있는 표식기 점을 클릭합니다.
  6. Esc 키를 누릅니다.
  7. 도구공간의 통합관리 탭에서 표준횡단 집합을 선택합니다. 표준횡단 - (1) 기준선 오른쪽 및 왼쪽 집합을 확장합니다.

    두 개의 새 횡단구성요소인 기본 연석 및 측수로 - (왼쪽) 및 기본 연석 및 측수로 - (오른쪽)이 있습니다. 이러한 이름은 기본 차선 횡단구성요소의 이름보다 구체적입니다.

    주:

    다음 연습에서는 여러 개의 코리더 표준횡단이 포함되어 있는 도면에서 표준횡단 및 횡단구성요소의 이름을 지정하는 더 나은 우수 사례를 보여 줍니다.

이 튜토리얼을 계속하려면 연습 3: 표준횡단 및 횡단구성요소 관리로 이동합니다.
