종단 특성 대화상자의 종단 잠금 탭을 사용하여 연결된 선형을 기준으로 종단 배치 지오메트리가 부착되는 방식을 지정할 수 있습니다.
종단 지오메트리 점을 선형 지오메트리 점에 부착
종단 지오메트리 점을 선형 지오메트리 점에 부착 옵션은 각 종단 지오메트리 점을 이전 선형 지오메트리 점에 잠급니다. 선형이 변경될 경우 종단 지오메트리 점의 표고가 유지되고 선형 편집의 영향을 받는 종단 도면요소가 수정되거나 삭제됩니다.
이 옵션은 수평 지오메트리를 변경해도 영향을 받지 않는 종단 배치의 일부분을 보존합니다.
종단 지오메트리 점을 연결된 선형 지오메트리 점에 부착하기로 선택하면 선형의 지오메트리를 변경할 때 알림 표시 여부와 종단 지오메트리의 수정 또는 삭제 여부도 지정할 수 있습니다. 알림을 표시하도록 선택하면 도면에서 영향을 받는 각 지오메트리 점에 알림 아이콘이 표시됩니다. 종단 배치 도구 도구막대에서 도면요소 기반 모드를 선택할 경우에도 종단 도면요소 뷰에 알림이 나타납니다.

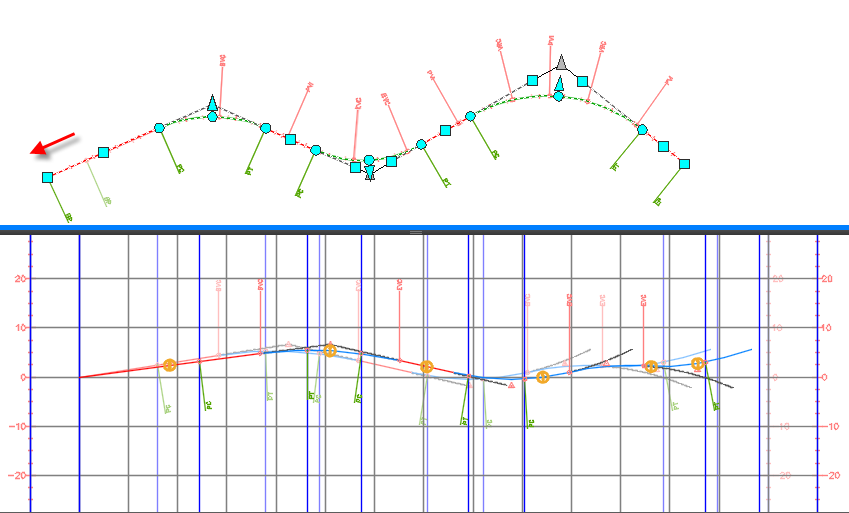

다음 그림은 선형(위 뷰포트) 및 선형과 연관된 종단(아래 뷰포트)을 보여줍니다.

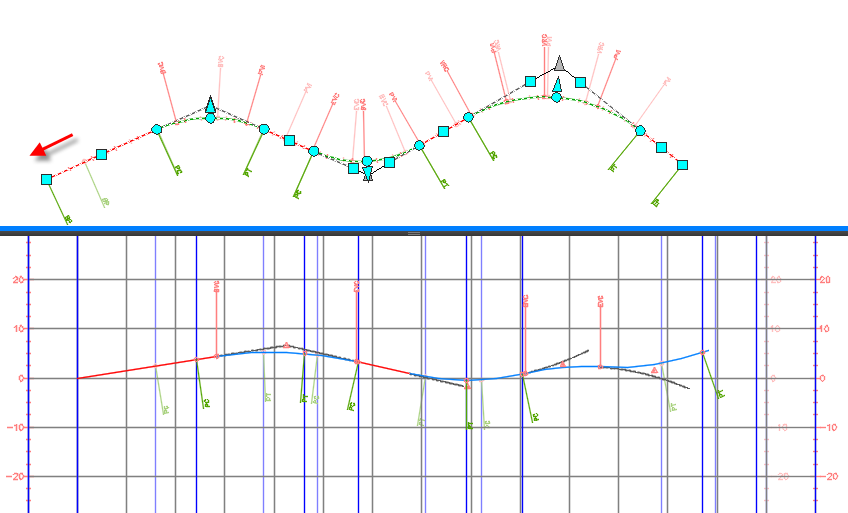

다음 예에서는 종단에 대해 종단 지오메트리 점을 선형 지오메트리 점에 부착 옵션이 지정되었습니다. 선형의 시작점이 왼쪽으로 그립 편집되어(아래 그림에서 빨간색 화살표로 표시됨) 선형을 더 길게 할 때 종단이 수정되고 수정된 지오메트리가 알림 기호와 함께 표시됩니다. 원래 도면을 외부 참조로 삽입하여 선형과 종단이 편집에 의해 어떻게 변경되는지 확인할 수 있습니다. 외부 참조는 원본 지오메트리를 더 밝은 색상으로 표시합니다.
선형을 편집할 때 종단 지오메트리에 대한 솔루션을 찾을 수 없는 상황이 있을 수 있습니다. 이 경우 솔루션을 찾을 수 없으면 종단 도면요소가 삭제되어 종단에 간격이 생깁니다. 종단 지오메트리가 끊겨 간격이 생길 경우 종단 지오메트리는 영향을 받는 영역 외부에 있으면서 가장 가까운 수직 지오메트리 점에서 끊깁니다.
종단을 선형 시작에 부착
종단을 선형 시작에 부착 옵션은 종단을 선형 시작에 잠급니다. 수평 선형이 변경될 경우 종단 지오메트리는 변경되지 않고 선형 시작 측점을 기준으로 잠긴 상태로 유지됩니다. 이 설정은 2015 버전 이전의 응용프로그램에서 있었던 동작을 복제합니다.

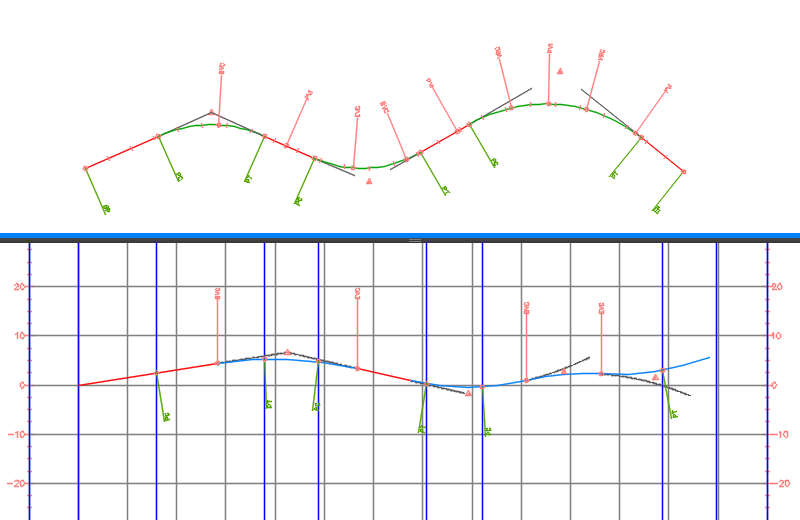

다음 예에서는 종단을 선형 시작에 부착 옵션이 선택되어 있습니다. 선형의 시작점이 왼쪽으로 그립 편집되어(아래 그림에서 빨간색 화살표로 표시됨) 선형을 더 길게 할 때 종단은 선형의 시작점에 고정되고 선형 시작점과 함께 왼쪽으로 이동합니다.
