형상선 원곡선을 편집하려면

원곡선 편집 명령을 사용하여 형상선(또는 측량 수치) 호의 반지름을 편집할 수 있습니다.

반지름이 변경될 경우 새 호가 표시되고 기존 호는 파선으로 강조 표시되어 나타납니다.

1. 수정 탭지오메트리 편집 패널원곡선 편집 찾기을 클릭합니다.
2. 편집할 원곡선을 선택합니다. 원곡선이 강조 표시되고 점이 표시됩니다.
3. 형상선 원곡선 편집 대화상자에서 원곡선을 편집합니다. 반지름 편집 상자를 사용하여 반지름을 지정합니다.
4. 접선 유지 옵션을 사용하여 원곡선 접선 상태를 조정합니다.

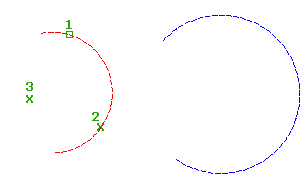

   원곡선이 강조 표시되고 호 시작점, 중심점 및 끝점이 그림문자와 함께 표시됩니다.

   반지름을 변경하면 호가 세그먼트의 한쪽 측면에 접하는 경우 접선이 유지됩니다. 형상선 원곡선 편집 대화상자에서 확인을 선택하기 전에 새 호가 표시됩니다. 동시에 기존 호의 보이기가 유지되고 대시가 강조 표시됩니다.



   호가 접하지 않는 경우 시작점과 끝점이 일정하게 유지됩니다.

   호가 접하지 않으면 반지름을 변경해도 호의 시작점과 끝점이 유지됩니다.



   원곡선이 접하지 않는 경우 접선 유지 버튼이 활성화됩니다. 이 버튼을 전환하면 원곡선이 인접한 세그먼트에 접하도록 조정됩니다. 원곡선이 접하는 경우 버튼이 비활성화됩니다.

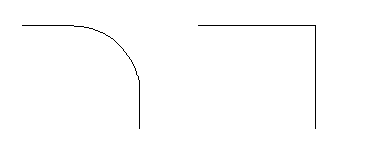

   주: 삭제 옵션을 선택하면 원곡선의 한쪽 측면에 있는 세그먼트가 교차로까지 확장됩니다.


   세그먼트가 교차로까지 확장됩니다.
