지표면에 경계 추가 정보

통합관리 트리를 사용하면 지표면에 경계를 추가할 수 있습니다.

경계를 추가하거나 제거하면 지표면이 수정되고 수정 사항은 지표면의 정의 리스트에 추가됩니다.

지표면 경계는 닫힌 폴리곤(예: 닫힌 폴리선 또는 구획) 또는 지표면에서 정의됩니다. 숨기기 경계 유형 및 비소거 브레이크라인 옵션을 모두 선택한 경우 지표면을 경계로 선택할 수 있습니다.

주: 폴리곤에서 경계를 정의할 때 폴리곤이 닫히지 않은 경우 경계 정의가 닫힌 폴리곤을 강제 적용합니다.

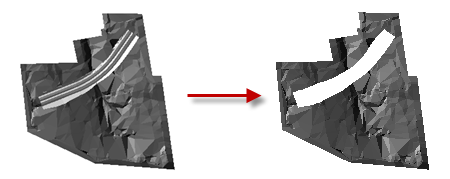

다음 그림은 코리더 지표면을 기존 지표면에 대한 숨기기 경계로 사용하는 예를 보여줍니다.

경계에 의해 숨겨진 영역은 전체 면적이나 토량과 같은 계산에 포함되지 않습니다.

경계를 작성할 때 호 다듬기를 설정하고 경계에서 비소거 브레이크라인을 사용할지 여부를 지정합니다.

호 다듬기

경계나 브레이크라인에 대해 원곡선이 포함된 폴리곤/폴리선을 사용하는 경우 경계 폴리곤/폴리선의 호 세그먼트를 다듬는 데 사용되는 현 세그먼트의 중앙종거 거리를 설정합니다.

비소거 브레이크라인

경계 추가 대화상자에서 비소거 브레이크라인을 선택하여 경계를 작성할 때 비소거 브레이크라인을 사용할지 여부를 지정합니다.

주: 그리드 지표면에는 비소거 브레이크라인을 추가할 수 없습니다.

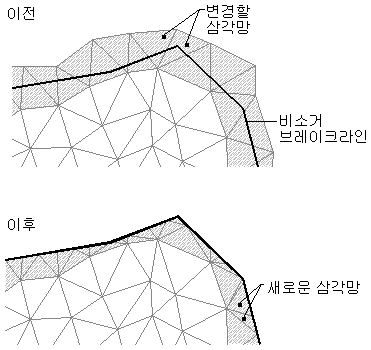

경계 모서리를 따라 비소거 브레이크라인을 사용하여 경계를 작성할 경우 경계와 교차하는 지점에서 정확히 삼각망 모서리가 잘립니다:

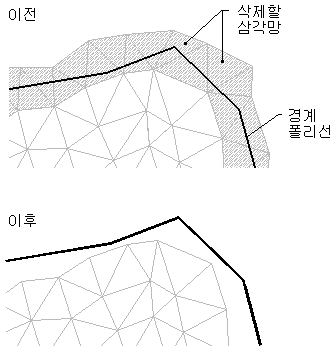

경계 모서리를 따라 비소거 브레이크라인을 사용하지 않고 경계를 작성할 경우 완전히 경계 내부 또는 외부에 있는 삼각망만 영향을 받습니다:
