표준횡단 세트는 교차로 객체에 코리더를 작성하는 데 사용되는 표준횡단 그룹입니다.
표준횡단 세트는 교차로 객체 작성 시에만 사용됩니다. 기본 표준횡단 세트가 AutoCAD Civil 3D에 포함되어 있습니다. 이 기본 표준횡단 세트를 사용하여 교차로을 작성하거나 특정 교차로 설계의 요구에 맞게 고유의 사용자 표준횡단 세트를 작성할 수 있습니다.
표준횡단 세트를 적용하고 교차로 객체 코리더를 작성하거나 업데이트하면 참조된 표준횡단 객체가 없는 경우 현재 도면으로 가져오게 됩니다.
다음 테이블에서는 표준횡단 세트와 연관된 구성요소에 대해 설명합니다.
| 구성요소 | 설명 |
|---|---|
| 표준횡단 세트 | 특정 유형의 교차로 설계에서 사용하도록 설계된 표준횡단 그룹입니다. 표준횡단 세트는 표준횡단 세트 파일에서 정의됩니다. |
| 표준횡단 세트 파일 | 표준횡단 세트에 포함되는 표준횡단을 정의하는 정보가 들어 있는 .xml 파일입니다. 표준횡단 세트 파일에는 표준횡단 객체 이름, 개별 표준횡단 도면이 있는 위치(경로) 및 세트에 포함된 표준횡단에 대한 기타 정보가 포함됩니다. 이 .xml 파일은 주로 포인터(참조 메커니즘) 역할을 하며, 실제 표준횡단 도면 데이터는 포함되지 않습니다. |
| 표준횡단 객체 이름 | 세트에서 참조된 각 표준횡단 객체의 이름은 표준횡단 세트 파일에서 유지 관리됩니다. 표준횡단 객체 데이터 자체는 표준횡단 세트 파일에 포함되지 않고 AutoCAD Civil 3D에서 표준횡단 객체 데이터(표준횡단 이름 및 표준횡단 객체가 포함된 도면 파일 이름에 대한 참조)를 찾을 수 있는 정보만 들어 있습니다. |
| 표준횡단 도면 | 표준횡단 세트에서 참조된 각 표준횡단 객체도 표준횡단 도면 파일에 저장됩니다. 표준횡단 도면 파일에는 단일 표준횡단 객체가 포함됩니다. 일반적으로 표준횡단 도면 파일의 이름은 표준횡단 객체와 같습니다. 예를 들어 Secondary_Road_Half_Section _Daylight_Left라는 표준횡단 객체에 대한 표준횡단 도면 파일의 이름은 Secondary_Road_Half_Section _Daylight_Left.dwg입니다. 표준횡단 세트에서 참조된 각 표준횡단 객체와 연관된 표준횡단 도면 파일도 표준횡단 세트에 저장(참조)됩니다. |
교차로 작성 마법사를 처음 사용하는 경우 기본적으로 마법사에서 참조되는 표준횡단 세트를 적용하고 사용하는 것이 좋습니다. 교차로 작성에 익숙해질수록 사용자화된 표준횡단 세트를 작성하려고 합니다.
AutoCAD Civil 3D에 포함된 표준횡단 세트는 기본적으로 다음 위치에 있습니다.
C:\ProgramData\Autodesk\C3D <버전>\kor\Assemblies\<단위>

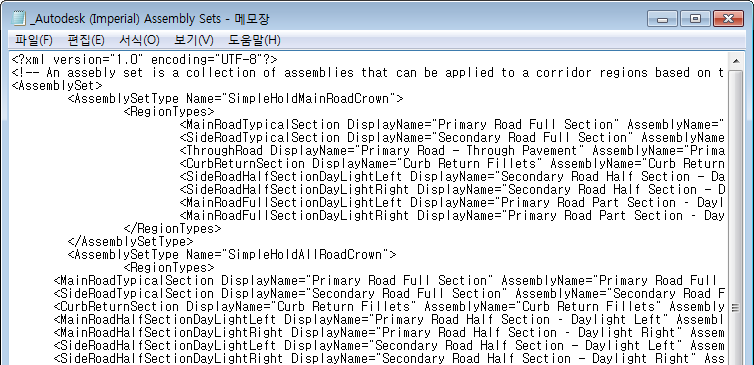

다음 그림에서는 AutoCAD Civil 3D에 포함된 기본 표준횡단 세트 파일의 내용을 보여줍니다.
표준횡단 세트에서 참조된 표준횡단 수정
표준횡단 세트에서 참조되고 현재 도면에 이미 사용된 표준횡단을 수정하고 수정된 표준횡단의 이름을 변경하지 않으면 교차로 영역 코리더 정의가 변경되지 않습니다.
이 경우 새 교차로를 작성하거나 기존 교차로를 재작성하면 교차로 코리더에서 현재 도면에 있는 동일한 이름의 표준횡단을 계속 사용하고 표준횡단 세트 폴더에서 참조된 수정된 표준횡단을 사용하지 않습니다.
표준횡단 세트에서 참조된 업데이트된 표준횡단을 교차로 코리더에 적용하려는 경우 현재 도면에 있는 동일한 이름의 표준횡단을 먼저 삭제(또는 이름바꾸기)해야 합니다.
