코리더 보타이를 지우려면

고정 폭 코리더에서 코리더 보타이를 지우려면

  1. 피쳐 설정 편집 - 코리더 대화상자에서 보타이 자동 지우기 옵션을 지정합니다.
    주: 피쳐 설정 편집 - 코리더 대화상자에서 보타이 자동 지우기 옵션을 변경하여 자동으로 지워지는 보타이 교차 유형을 제어할 수 있습니다. 기본적으로 접선-접선 교차로의 보타이 지우기 옵션이 로 설정되어 있고 접선-호 및 호-접선 교차로의 보타이 지우기 옵션이 아니오로 설정되어 있습니다. 고정 폭 코리더에 대한 보타이 자동 지우기 옵션을 사용하지 않도록 선택한 경우 해당 코리더에서 코리더 보타이 지우기 명령을 사용할 수 있습니다.
  2. 코리더 특성 수정과 같은 코리더 재작성이 필요한 편집 작업을 수행합니다.
  3. 코리더를 재작성합니다.

가변 폭 코리더에서 코리더 보타이를 지우려면

코리더 보타이 지우기 명령을 사용하여 사면 전개 코리더와 같은 가변 폭 코리더에서 보타이를 지울 수 있습니다.

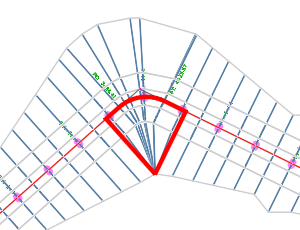

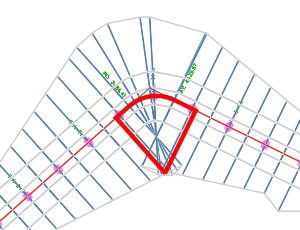

다음 그림은 가변 폭 코리더의 보타이 예를 보여 줍니다.

중요사항: 코리더 보타이 지우기 명령은 측점 기반입니다. 예를 들어, 보타이를 지운 후 코리더의 시작 측점에 변경할 사항이 있는 경우 코리더 보타이 복원 명령을 사용하여 보타이를 복원한 다음 보타이를 다시 지웁니다.

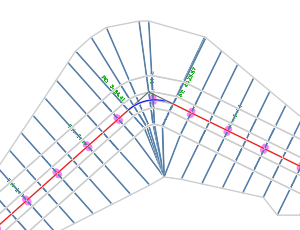

  1. 코리더 형상선이 코리더 중심선 기준선에 그려지면 코리더를 선택하고 마우스 오른쪽 버튼을 클릭한 후 화면표시 순서 뒤로 보내기를 선택합니다.
  2. 도면에서 코리더를 선택합니다.
  3. 코리더 코리더 도구 패널 코리더 보타이 지우기 찾기를 클릭합니다.

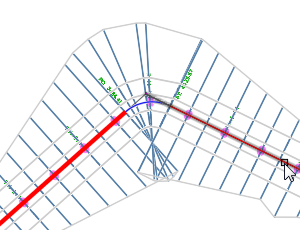

  4. 보타이가 있는 구석과 만나는 기준선의 시작 및 끝 하위 도면요소를 선택합니다.

    선택한 도면요소는 빨간색으로 강조 표시됩니다.

    주: 도면요소를 선택할 수 없는 경우 기준선이 코리더 아래에 있을 수 있습니다. 1단계에서 설명한 뒤로 보내기 명령을 사용하여 기준선 아래의 코리더로 보냅니다.
  5. 교차로 점을 선택합니다. 이 위치에 링크의 끝을 교차시킵니다.

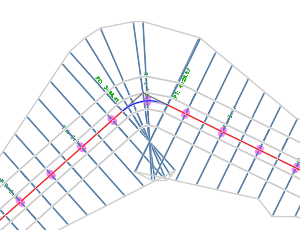

  6. 같은 코리더의 다른 보타이를 지정하거나 Enter 키를 눌러 코리더를 재작성하고 보타이를 지웁니다.

  7. 주: 다른 코리더 구석 유형의 구석 정리에 대한 더 많은 예는 코리더에 대한 구석 정비 정보를 참고하십시오.
주: 교차점에 더 이상 유효하지 않도록 나중에 코리더를 편집하는 경우(예: 기준선 선형의 측점을 변경하는 경우)와 같이 코리더 보타이 지우기 명령으로 지워진 보타이를 복원하려면, 아래에 설명된 코리더 보타이 복원 명령을 사용할 수 있습니다.

코리더 보타이를 복원하려면

코리더 보타이 복원을 사용하여 코리더 보타이 지우기 명령으로 지워진 보타이를 복원할 수 있습니다.

  1. 도면에서 코리더를 선택합니다.
  2. 코리더 코리더 도구 패널 코리더 보타이 복원 찾기을 클릭합니다.

    보타이가 지워진 위치가 외곽선으로 표시됩니다.

  3. Enter 키를 눌러 보타이를 복원합니다.

    같은 코리더에서 여러 보타이가 지워지면 명령행 옵션을 사용하여 보타이가 지워진 위치를 건너뛰고 각 보타이를 개별적으로 복원하거나 한번에 모든 보타이를 복원할 수 있습니다. 코리더가 재작성됩니다.
