유토 곡선 다이어그램을 사용하여 횡단 토량 계산을 기반으로 선형을 따라 토목 공사 토량을 표시할 수 있습니다.
유토 곡선 다이어그램은 균형 조정 점, 허용운반거리 내 굴착토량, 허용운반거리 외 굴착토량 영역 및 기울기 점을 표시하며 제안된 설계 사이트에 이동된 재료의 그래픽 뷰를 제공합니다.
유토 곡선 다이어그램은 설계자와 계약업체가 총 재료 이동이 발생하는 위치를 이해하는 데 도움이 되며 대체 설계의 경제적 효율성을 비교하는 데 사용되는 주요 지표입니다. 이 다이어그램은 일반적으로 설계 검토를 위해 종단 뷰와 함께 표시되며, 설계의 다음 측면을 분석하는 데 사용됩니다.
- 절토 및 성토의 균형이 조정될 거리
- 이동할 재료의 양 및 이동 방향
- 토취장 및 야적장 식별
유토 곡선 다이어그램을 생성하려면 선형, 단면 검토선 그룹 및 재료 리스트가 필요합니다.
유토 곡선 다이어그램은 X축 및 Y축의 누적 재료(일반적으로 토목 공사라고 함) 토량과 함께 측점(단면 검토선)으로 그래프에 표시됩니다. 중간축(0 누적 토량) 선은 균형 조정 선이라고 합니다. 유토 곡선 선이 올라가면 프로젝트가 절토 영역에 있고, 유토 곡선 선이 내려가면 성토 영역에 있습니다. 유토 곡선 영역은 균형 조정 점과 기울기 점으로 표시됩니다.

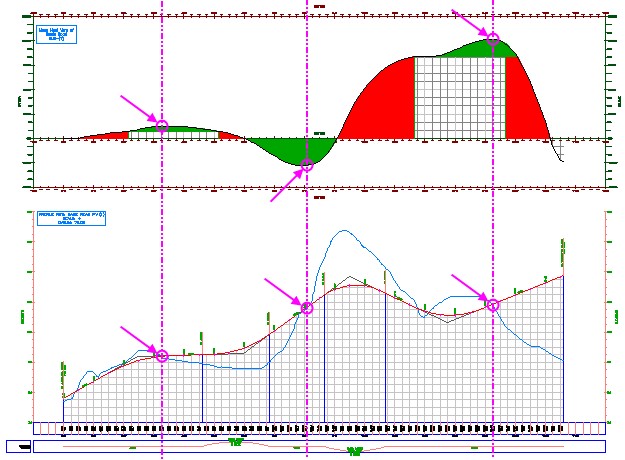

유토 곡선 다이어그램(위) 및 선으로 연결된 종단 뷰의 기울기 점(화살표와 원으로 표시됨)
