선형/선형 교차로에 점을 작성하려면

두 선형이 교차하는 위치나 한쪽 또는 양쪽 선형에서 간격띄우기 거리만큼 떨어진 위치에 점을 작성합니다.

도면에 선형 교차로가 있어야 합니다. 교차하는 두 선형을 선택하여 교차로에서 간격띄우기되는 점을 작성합니다.

1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
2. 홈 탭 지면 데이터 작성 패널 점 메뉴 점 작성 - 교차점 선형/선형 .
3. 선형 객체를 선택합니다.
4. 다음 중 하나를 수행하여 간격띄우기 거리를 지정합니다.
   • 거리를 입력합니다.
   • 도면에서 점을 선택합니다.
   • 투명 명령으로 점을 지정하여 간격띄우기를 정의합니다.
5. 두 번째 선형 객체를 선택합니다.
6. 다음 중 하나를 수행하여 간격띄우기 거리를 지정합니다.
   • 거리를 입력합니다.
   • 도면에서 점을 선택합니다.
   • 투명 명령으로 점을 지정하여 간격띄우기를 정의합니다.

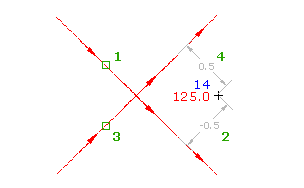

   도면에서 X는 각 교차로를 표시합니다. 한 번만 교차하면 점이 자동으로 작성됩니다.

7. 다음 중 하나를 수행하여 교차로를 지정합니다.
   • 점을 작성하려는 X 주위를 클릭합니다.
   • A를 입력하여 교차하는 양쪽에 점을 배치합니다.
8. 설명을 입력하거나 Enter 키를 눌러 설명을 생략합니다.
9. 점의 표고를 입력하거나 Enter 키를 눌러 표고를 생략합니다.

주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
