자유 수직 접선을 종단에 추가하려면

자유 수직 접선을 추가하여 구속조건 기반 종단 지오메트리를 작성합니다. 자유 도면요소는 두 도면요소에 대한 부착으로 정의되고, 이러한 두 도면요소는 자유 도면요소의 지오메트리를 정의합니다.

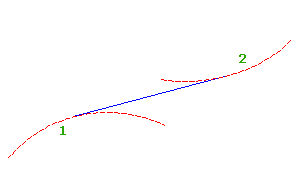

다음 그림은 두 원곡선 사이의 자유 접선을 보여 줍니다.

  1. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 종단 배치 도구 도구막대에서 자유 접선을 클릭합니다.
  3. 접선을 부착할 첫 번째 고정 또는 부동 원곡선을 지정합니다.
  4. 접선을 부착할 두 번째 고정 또는 부동 원곡선을 지정합니다.
