캔트 데이터를 그립 편집하려면

캔트 뷰 그립을 사용하여 선형의 캔트 데이터를 그래픽적으로 편집할 수 있습니다.

캔트 뷰에서 그립을 사용하여 캔트 데이터를 그래픽을 통해 편집합니다.

캔트 뷰 및 캔트 테이블 형식 편집기는 동적입니다. 한쪽이 변경되면 다른 쪽에 반영됩니다.

  1. 도면에서 캔트 뷰를 선택합니다.
  2. 그립을 사용하여 적용된 캔트 및 임계 측점을 편집할 수 있습니다.
    • : 캔트 뷰를 이동합니다.
    • : 임계 측점의 수평 위치를 조정합니다.

      이 그립 위로 커서를 이동하여 임계 측점을 추가하거나 제거합니다.

    • : 적용 가능한 레일의 적용된 캔트 값을 변경합니다.

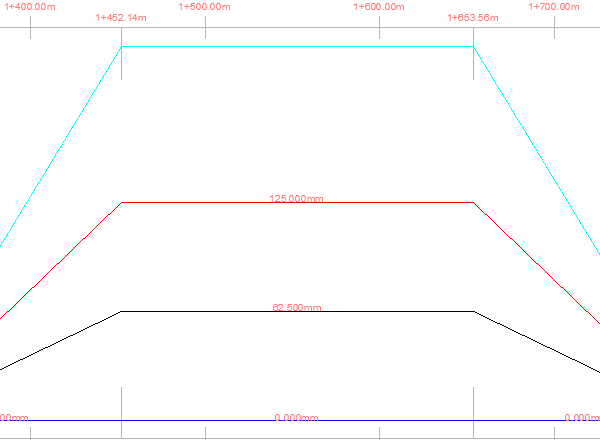

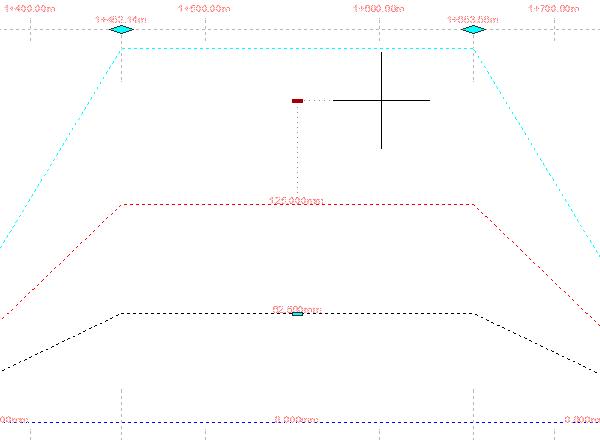

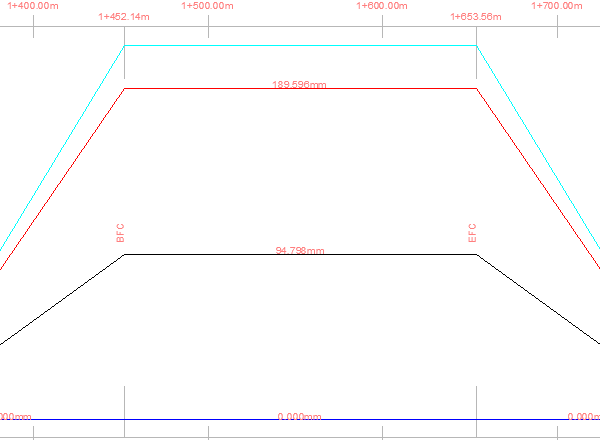

      이 그립을 사용하여 변경한 사항은 다른 선에 자동으로 영향을 미치므로, 적용된 총 캔트가 적절하게 분산됩니다. 다음 예에서 그립을 오른쪽 레일(빨간색 선) 위로 이동하면 적용된 총 캔트 값의 반이 되도록 중심선(검은색 선)이 자동으로 이동합니다.
