다중 코리더 기준선 단면 검토 정보

코리더 횡단은 다중 코리더 기준선을 단면 검토할 수 있습니다.

다중 기준선을 단면 검토하는 코리더 횡단은 다음 두 단계로 작성됩니다.

  1. 단면 검토선이 부착된 상위 기준선에서 기준선을 따라 가장 가까운 측점에 삽입된 코리더 표준횡단이 다시 생성됩니다.
  2. 단면 검토선을 교차하는 다른 횡단구성요소에서 단면 검토선은 각 횡단구성요소를 단면 검토하고, 횡단구성요소의 솔리드를 작성하며, 솔리드를 잘라서 횡단 표현을 생성한 다음 슬라이스 솔리드에서 피쳐(링크, 점, 쉐이프 등)를 식별합니다.
    주: 상위 기준선에 부착되지 않은 단면 검토된 표준횡단에서 사면 링크는 단면 검토선이 표준횡단 기준선에 수직인 경우에만 다시 생성됩니다. 다중 기준선 횡단에서 전체 사면 전개를 보려면 단면 검토된 모든 코리더의 계획 지표면을 작성한 다음 코리더 계획 지표면을 단면 검토합니다.

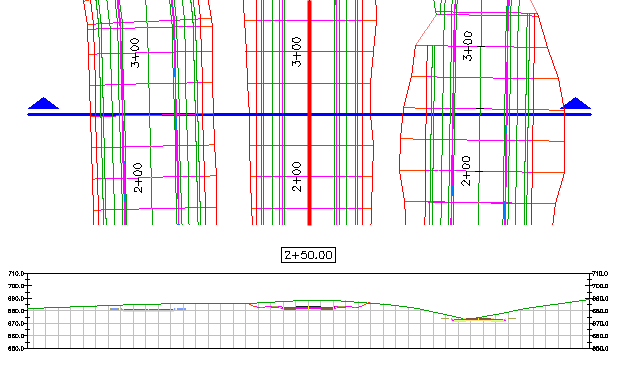

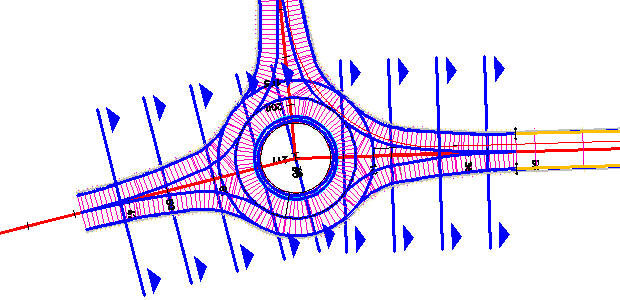

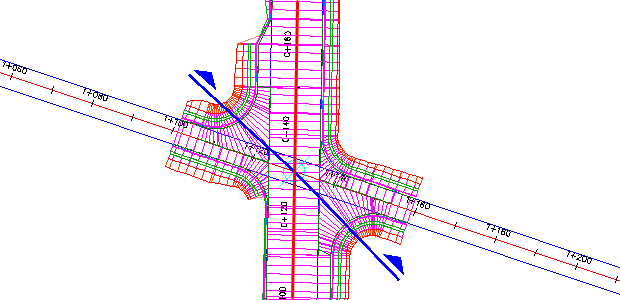

교차로, 원형 교차로, 사로, 진출 차선 및 접근 도로와 같은 복잡하거나 여러 개의 코리더 횡단을 단면 검토할 수 있습니다. 다음 이미지에서 코리더는 다중 기준선으로 구성됩니다. 횡단은 표시된 단면 검토선을 사용하여 단면 검토선이 교차하는 기준선을 단면 검토할 수 있습니다.

횡단 편집기를 사용하여 동일한 방법으로 다중 기준선 코리더를 볼 수 있습니다.

코리더 쉐이프는 재료 토량 계산에 사용됩니다. 재료 수량 분석을 수행하는 경우 모든 코리더 쉐이프가 계산에 사용됩니다.

비디오 시청: 다중 기준선 단면 검토

00:03:19

오디오 있음

다중 기준선 또는 코리더를 동시에 단면 검토하려면 단일 횡단을 사용하십시오.
