정지 작업을 편집하면 동적으로 업데이트되는 지표면으로 정지 그룹이 자동으로 전환될 수 있습니다. 정지 그룹에서 분리된 지표면을 작성할 수도 있습니다. 분리된 지표면은 정지 작업에 더 이상 연결되지 않고 정지 작업을 편집하더라도 업데이트되지 않습니다.
정지 그룹을 작성할 때 자동 지표면 작성 설정을 지정하거나, 나중에 정지 그룹 특성을 변경하여 지표면을 작성할 수 있습니다. 자동 또는 동적 지표면을 작성하면 지표면이 통합관리 트리의 지표면 집합에 표시됩니다. 동적 지표면의 경우 지표면 특성에 해당 지표면이 정지 그룹에서 작성된 사실이 표시됩니다.
동적 및 분리된 지표면 편집
정지 그룹에서 작성된 동적 지표면은 정지 객체를 편집하면 업데이트됩니다. 지표면 메뉴에서 자동 재작성을 설정하면 편집 후 즉시 지표면이 업데이트됩니다. 표고점 추가와 같은 지표면 편집 도구를 사용하여 지표면을 정련할 수도 있습니다.
정지 그룹에서 작성된 분리된 지표면은 정지 그룹을 편집하더라도 업데이트되지 않습니다.
다른 지표면과 마찬가지로 동적 지표면과 분리된 지표면을 모두 편집할 수 있습니다.
정지 지표면 붙여넣기
정지 작업의 대상 지표면을 제외한 다른 지표면에 동적 지표면과 분리된 지표면을 모두 붙여넣을 수 있습니다. 동적 지표면을 붙여넣으면 정지 그룹에 대해 변경한 사항이 최종 지표면에 반영됩니다.
대상 지표면으로 사용 중인 지표면에는 정지 지표면을 붙여넣을 수 없습니다. 그 이유는 정지 지표면과 대상 지표면 간의 동적 관계 때문입니다. 이 작업을 수행하려면 대상 지표면의 사본을 작성하여 정지 지표면을 해당 사본에 붙여넣어야 합니다.
지표면 브레이크라인 및 다듬기 설정
정지 그룹에서 지표면을 작성하는 경우 정지 그룹 면이 브레이크라인으로 포함됩니다. 둘레는 경계로 포함됩니다.
보다 나은 지표면 정의를 위해서는 초기계획선과 사면 전개선 사이에 브레이크라인을 추가하여 지표면을 작성합니다. 이러한 추가 브레이크라인은 각 정지 그룹에 대해 지정한 다듬기 설정에 의해 조정됩니다. 다듬기 매개변수는 정지 그룹에서 생성된 지표면(동적 지표면 및 분리된 지표면)의 삼각망을 조정합니다.

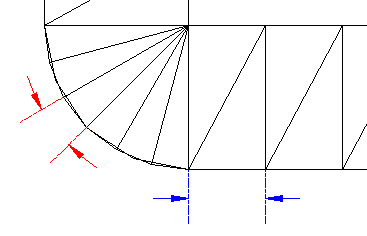

다듬기 간격은 초기계획선 세그먼트를 따라 브레이크라인 간의 거리를 나타냅니다. 다듬기 각도는 구석 주위의 브레이크라인의 각도 간격을 나타냅니다.
간격 값이 좁을수록 정지 모형이 더 정확하게 표현되지만, 계산 시간이 오래 걸립니다. 이러한 값은 정지 객체의 크기를 고려하여 설정해야 합니다.
토량 계산
정지 토량 도구를 사용하려면 정지 그룹에 대한 동적 지표면이 존재하고 토량 기준 지표면이 정지 그룹 특성에 지정되어 있어야 합니다. 지표면 토량 명령을 사용하여 동적 또는 분리된 지표면과 다른 지표면 사이의 토량을 계산할 수도 있습니다.
형상선을 지표면 데이터로 사용
형상선을 지표면에 브레이크라인 데이터로 포함시킬 수 있습니다. 대부분의 형상선 편집 명령은 3D 폴리선, 구획선 및 측량 수치에도 적용되며, 종단 계획선 지표면에 포함할 3D 데이터를 구성하기 위한 다양한 옵션을 제공합니다.
지표면에 대한 재작성-자동 설정을 활성화하고 브레이크라인 데이터로 사용되는 형상선, 구획선 또는 폴리선을 편집하면 지표면이 즉시 재작성됩니다.
