원곡선 계산기 대화상자

이 대화상자를 사용하여 입력된 값의 원곡선 매개변수를 계산합니다.

주: 곡선 계산기 대화상자에서 사용된 단위를 변경하려면 도면 설정 대화상자의 주변 설정 탭을 사용합니다. 각도 아래의 형식 값을 사용하려는 단위로 변경합니다. 자세한 내용은 주변 설정을 지정하려면을 참고하십시오.

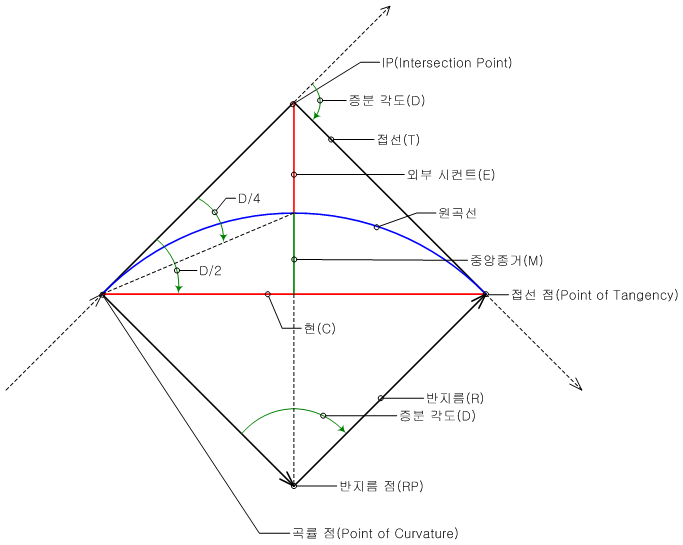

다음 그림에는 AutoCAD Civil 3D에서 사용된 원곡선 매개변수가 표시됩니다.

곡도 정의

곡도를 호를 기준으로 할지 또는 현을 기준으로 할지 여부를 지정합니다.

현 정의: 곡도가 현을 기준으로 결정되도록 지정합니다. 원곡선이 철도 원곡선이면 이 옵션을 사용합니다. 철도 원곡선의 경우 곡도는 100단위 현에 대응되는 원형 원곡선의 중심각입니다.
호 정의: 곡도가 호를 기준으로 결정되도록 지정합니다. 원곡선이 도로 원곡선이면 이 옵션을 사용합니다. 도로 원곡선의 경우 곡도는 100단위 원형 호에 대응되는 중심각입니다.

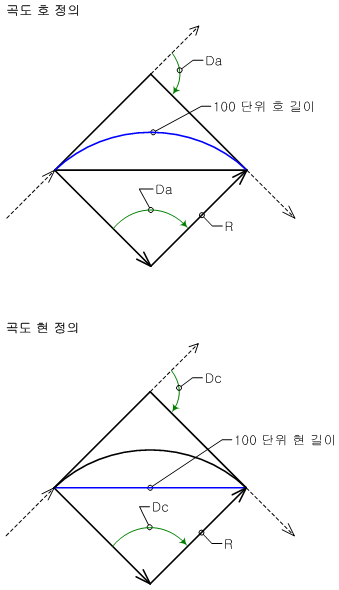

다음 그림은 호와 현에 대한 곡도 정의를 보여 줍니다.

고정 특성

계산을 수행하는 동안 고정 상태로 유지할 특성을 지정합니다.

곡도

곡도를 지정합니다.

증분 각도

원곡선의 증분 각도를 지정합니다. 증분 각도가 고정 특성으로 지정된 경우에는 이 옵션을 조정할 수 없습니다.

반지름

원곡선의 반지름을 지정합니다. 반지름이 고정 특성으로 지정된 경우에는 이 옵션을 조정할 수 없습니다.

접선 거리

원곡선의 접선 길이를 지정합니다.

호 거리

원곡선의 호 길이를 지정합니다.

현 거리

원곡선의 현 길이를 지정합니다.

외부 거리

원곡선의 외부 시컨트 길이를 지정합니다.

중앙종거 거리

원곡선의 중앙종거 길이를 지정합니다.

현재 값을 명령행에 보냅니다.

도면에서 호를 선택적으로 선택하고 계산기에 해당 값을 표시합니다. 이후에 계산기에서 수행한 편집 내용은 도면에 업데이트되지 않습니다.
