참조 템플릿을 사용하여 스타일, 설정, 도면층 및 기타 표준 도면 구성요소를 관리할 수 있습니다.
하나 이상의 참조 템플릿을 AutoCAD Civil 3D 도면에 첨부하여 지속적으로 템플릿에서 참조된 구성요소 변경사항으로 업데이트할 수 있습니다.
다음 구성요소를 참조할 수 있습니다.
- 스타일:
- 객체 스타일
- 레이블 스타일
- 테이블 스타일
- 수량 산출 기준
- 파이프 및 구조물 규칙 세트
- 압력식 관망 요소 리스트
주: 모든 표현식과 선형 및 종단 설계 검사 세트는 기본적으로 참조됩니다. - 설정:
- 도면 설정:
- 객체 도면층
- 약어
- 주변 설정
- 레이블 스타일 기본 설정
- 피쳐 설정
- 도면 설정:
- 패널을
- AutoCAD 블록, 문자 스타일 및 선종류
- 특성 세트
표준 템플릿 프로세스
도면 템플릿에 기반하여 새 도면을 작성할 때 새 도면은 템플릿에서 스타일 및 설정의 복사본을 가져오지만, 이는 일회 복사본입니다. 연결이 유지되지 않습니다. 이전에는 템플릿에서 스타일 및 설정을 업데이트한 후 도면에 이 업데이트를 가져오려는 경우 변경된 스타일 및 설정을 수동으로 복사하거나 도면에 가져와야 했습니다.
참조 템플릿 프로세스
참조 템플릿을 도면에 부착하면 해당 참조 템플릿에 있는 참조된 구성요소(스타일, 설정, 특성 세트, 도면층, 블록, 문자 스타일 및 선종류)가 도면에 복사되고 도면과 참조 템플릿 간의 연결이 유지됩니다.
그런 다음 지속적으로, 참조 템플릿의 변경 사항은 도면에 적용되어 최신 상태로 유지됩니다.
- 참조 템플릿에서 새 구성요소 또는 변경된 구성요소가 도면에 복사됩니다.
- 참조 템플릿에서 삭제된 참조된 구성요소는 사용 중이지 않으면 도면에서 제거됩니다. 스타일과 같은 구성요소를 사용 중이면 해당 구성요소의 로컬 사본이 도면에 만들어집니다.

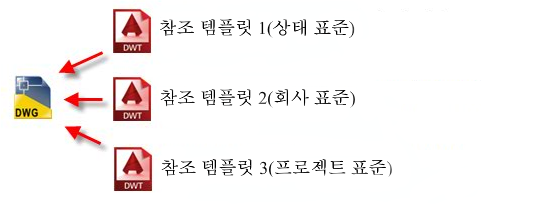

뿐만 아니라, 도면에 여러 개의 참조 템플릿을 첨부할 수 있습니다. 예를 들어, 상태, 회사 및 프로젝트 표준에 대한 템플릿을 가질 수 있습니다.
중복 스타일이 있을 경우 최고 우선순위를 가지는 템플릿이 우선권을 갖도록 하는 계층 구조를 지정할 수 있습니다.
참조 템플릿에 저장된 새 구성요소 또는 편집된 구성요소는 도면을 다시 열 때 또는 템플릿을 수동으로 다시 로드할 때 도면에 업데이트됩니다.
예를 들어, 스타일을 업데이트하거나 새 스타일을 프로젝트 표준 템플릿에 추가할 경우 이러한 변경 사항이 해당 템플릿을 참조하는 도면에 적용됩니다.
참조 템플릿에서 참조할 구성요소를 선택하여 지정할 수 있습니다. 예를 들어, 템플릿에 10개의 점 스타일이 있는 경우 원하는 5개 점만 참조하도록 선택할 수 있습니다. 사용되지 않은 참조된 구성요소를 제거할 수도 있습니다. 자세한 내용은 참조 템플릿에 대해 작업하려면을 참조하십시오.
참조된 구성요소 업데이트
참조 템플릿을 도면에 부착한 후 참조 템플릿이 첨부된 도면이 아닌 소스 템플릿에서 참조된 구성요소를 편집해야 합니다.
- 참조된 AutoCAD Civil 3D 구성요소: 참조된 AutoCAD Civil 3D 구성요소를 편집하려 하는 경우 알림이 표시됩니다. 예를 들어, 참조된 스타일을 편집할 경우 선택할 수 있는 항목과 함께 작업 대화상자가 표시됩니다. 스타일의 복사본을 저장하거나, 도면을 다시 열 때까지 일시적으로 변경사항을 유지하거나, 변경사항을 취소할 수 있습니다.
- 참조된 AutoCAD 구성요소: 참조된 AutoCAD 구성요소를 편집하려 하는 경우 알림이 표시되지 않습니다. 참조된 AutoCAD 구성요소를 편집할 경우 다음번에 도면이 참조 템플릿에서 업데이트되면 변경사항이 덮어써집니다.
참조 템플릿에 대한 링크 관리
참조 템플릿을 찾을 수 없는 도면을 여는 경우, 예를 들어 참조 템플릿이 현재 액세스할 수 없는 네트워크 위치에 있거나 참조 템플릿이 이동되었거나 이름이 바뀌었거나 삭제된 경우 "경로를 찾을 수 없습니다."라는 알림이 참조 템플릿 첨부 대화상자의 상태 열에 표시됩니다.
참조 템플릿을 찾을 수 없는 경우 참조된 구성요소는 이를 참조하는 도면에서 계속 사용할 수 있지만, 경로가 복원되기 전에는 업데이트되지 않습니다.
- 템플릿의 이름 또는 위치가 변경된 경우 저장된 경로 열에서 직접 경로를 편집하거나 찾아보기 버튼을 사용하여 템플릿을 다시 선택하여 대화상자에서 경로를 변경할 수 있습니다.
- 일시적으로 경로에 액세스할 수 없는 경우 참조된 구성요소는 이를 참조하는 도면에서 계속 사용할 수 있지만, 경로에 대한 연결이 복원되기 전에는 업데이트되지 않습니다.
- 참조 템플릿이 삭제된 경우 참조된 구성요소는 이를 참조하는 도면에 그대로 유지됩니다.
