구획 배치 도구 도구막대를 사용하면 기존 구획을 세분하여 구획을 작성할 수 있습니다.
기존 구획에 새 로트선을 추가하면 새 구획의 크기 및 로트선을 이동하는 데 사용할 방법을 지정할 수 있습니다. 새로운 자유형 로트선을 삽입하거나 구획에서 제어된 방식으로 이동하는 다음과 같은 유형 중 하나를 선택할 수 있습니다.
- 슬라이드 선. 전면에 대해 고정 각도를 유지하거나 절대 방향을 유지합니다.
- 스윙 선. 한쪽 끝에 고정되어 구획을 따라 스윙합니다.
구획 배치 도구를 사용하여 구획을 작성하거나 편집할 경우 미리보기 그래픽에는 최소 구획 전면 폭, 폭 및 깊이와 같은 구획 구성요소 정의에 사용된 특정 배치 매개변수로 생성된 제안 솔루션이 표시됩니다. 도구를 사용하여 제안된 새 구획의 설계를 결정하면 이러한 그래픽이 표시되어 제안된 솔루션을 보여주며 해당 솔루션을 그대로 사용할지 거부할지를 묻는 프롬프트가 표시됩니다. 배치 매개변수를 수정하면 구획 배치 도구 도구모음을 열고 매개변수를 편집하는 동안 그래픽이 동적으로 업데이트됩니다.

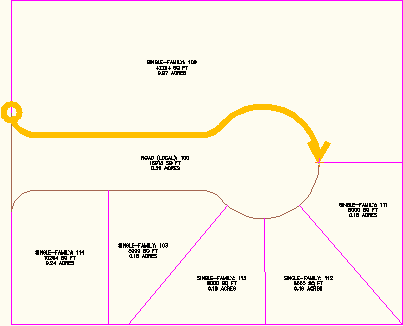

제안된 전면 폭이 강조 표시되어 있습니다.

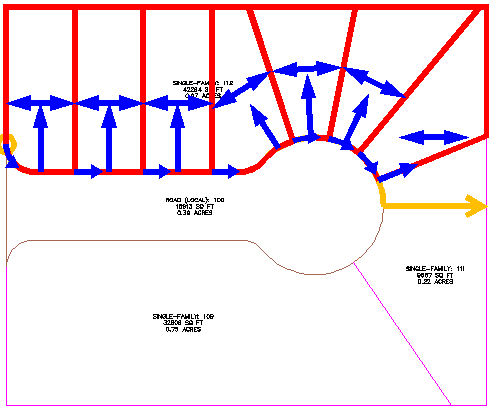

미리보기 그래픽에는 구획 크기 조정 매개변수 값에 따라 제안된 배치 솔루션이 표시됩니다.
