관망 규칙 위반 정보

규칙 위반은 관망 요소 매개변수 값이 특정 제한과 일치하지 않거나 초과하는 경우를 알려 줍니다.

요소에 규칙을 적용할 때마다 유효성 검사가 수행되어 최소 또는 최대 토피고 제한을 위반한 경우나 일부 다른 조건을 살펴봐야 하는지 여부 등을 알려 줍니다.

규칙 위반으로 경고가 발생하면 관망 뷰(속성 편집 테이블 윈도우 또는 도구공간 항목 뷰)에 경고 아이콘 으로 표시됩니다. 또한 규칙 위반 정보가 파이프 또는 구조물 특성 대화상자의 규칙 탭에 있는 상태 열에 표시됩니다. 마우스 커서를 통합관리 리스트 뷰의 경고 아이콘 위에 놓으면 경고(규칙 위반) 조건을 설명하는 툴팁 문자가 표시됩니다. 이 툴팁에는 파이프 또는 구조물 특성 대화상자의 규칙 탭에 있는 상태 열에 표시되는 것과 동일한 규칙 위반 문자가 표시됩니다.

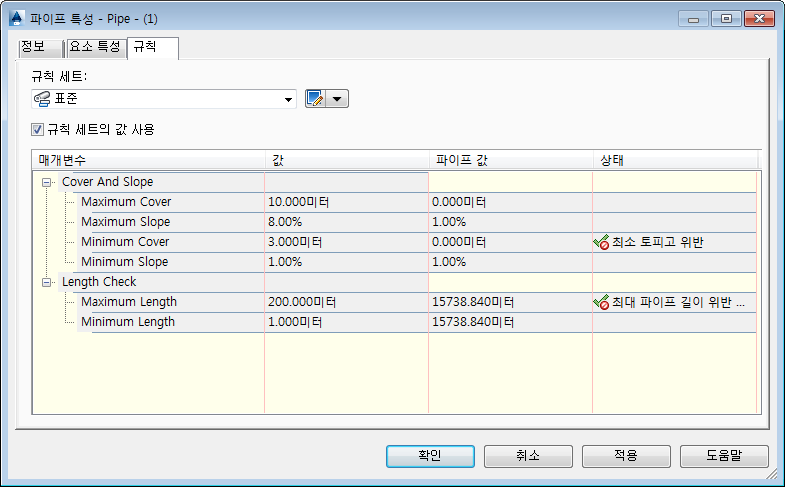

다음 그림은 도면에 있는 파이프에 대한 규칙 탭의 예를 보여 줍니다. 이 예에서는 이 파이프의 최소 토피고와 최대 길이 특성이 열에 지정된 설계 조건을 위반하기 때문에 파이프 값 열에 규칙 위반 설명 문자 와 함께 표시됩니다. “최소 파이프 토피고 초과” 및 “최대 파이프 길이 초과”와 같이 상태 열에 표시되는 규칙 위반 설명 문자를 확인합니다.

위반된 규칙 수정

관망 규칙 기능은 파이프 및 구조물에 지정된 설계 조건 규칙을 위반한 조건을 시각적으로 식별하는 메커니즘입니다. 상황에 따라, 위반된 규칙 조건을 그대로 두거나 해결하려고 할 수 있습니다.

위반된 규칙 조건을 해결하려면 다음 몇 가지 방법을 사용할 수 있습니다. 열의 값을 편집할 수 있습니다(규칙 편집). 또는 더 이상 규칙이 위반되지 않도록 도면에서 파이프 또는 구조물 객체 자체를 편집할 수 있습니다. 예를 들어 더 이상 최소 토피고 규칙을 위반하지 않도록 파이프를 다른 표고로 이동할 수 있습니다. 일부 경우 규칙 위반이 있을 때 관망이나 관망 요소에 규칙을 다시 적용할 수도 있습니다.

주: 규칙을 다시 적용한다고 규칙 위반이 자동으로 해결되는 것은 아닙니다. 규칙을 다시 적용하면 규칙 위반이 더 늘어나는 경우도 있으며 그 중 일부는 위반 상태로 그대로 둘 수도 있습니다. 예를 들어 고의로 위반할 부지별 토피고 구속조건이 있는 경우가 있을 수 있습니다.

도면의 관망 요소에 대해 규칙 값을 편집할 경우 도면의 다른 요소, 요소 리스트의 요소 또는 요소 카탈로그의 요소에 대한 규칙은 영향을 받지 않습니다. 또한 도면에 있는 요소의 실제 특성도 달라지지 않습니다. 도면에 있는 특정 요소의 규칙 제한만 달라집니다.
