형상선을 그리는 명령에는 형상선의 표고를 지정하는 옵션과 지표면에서 표고를 검색하는 옵션이 포함됩니다.
-
찾기을 클릭합니다.
- 형상선 그리기 대화상자에서 형상선의 선택적 부지, 선택적 이름 및 선택적 스타일을 지정합니다. 도면층을 선택하고 선택한 도면요소 도면층을 사용하는 옵션이 비활성화되었는지 확인합니다. 확인을 클릭합니다.
- 선의 시작점을 선택합니다. 객체 스냅 또는 투명 명령을 사용하여 기존 지오메트리로 스냅할 수 있습니다.
- 다음 중 하나를 수행하여 시작점에 대한 표고를 지정합니다.
- 명령행에 표고를 입력합니다.
- 지표면을 입력하여
지표면 선택 대화상자를 표시하고 다음을 수행합니다.
- 표고를 가져올 지표면을 선택합니다.
- 형상선을 지표면에 상대적으로 설정하려면 지표면에 대한 상대적 표고 확인란을 선택합니다. 자세한 내용은 상대 형상선 정보를 참고하십시오.
- 필요에 따라 편집 상자에 양수 또는 음수 간격띄우기 값을 입력합니다. 확인을 클릭합니다. 지정한 각 점의 간격띄우기 값을 나중에 변경할 수 있습니다.
주: 도면에 지표면이 없으면 지표면 옵션을 사용할 수 없습니다.
다음 프롬프트가 표시됩니다.
다음 점 또는 [호] 지정:
- 다음 점을 선택합니다.
지표면에 상대적인 형상선을 작성하면 다음 프롬프트가 표시되고 각 점에 대해 상대 표고를 지정할 수 있습니다.
상대 표고 또는 [기울기(G)/경사(SL)/표고(E)/차(D)/지표면(SU)/변환(T)] <0.000> 지정:
그렇지 않으면 다음 프롬프트가 표시됩니다.
기울기 또는 [경사(SL)/표고(E)/차(D)/지표면(SU)/변환(T)] <0.000> 지정:

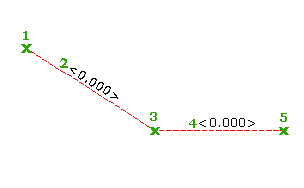

- 점을 작성할 때 각 표고점을 지정하려면 9단계로 건너뜁니다. 끝까지 표고를 설정하지 않고 계속해서 점을 그리려면 다음을 수행합니다.
- 변환 명령 옵션을 입력합니다.
- 새 점을 작성합니다. 변환을 선택하면 각각의 다음 점이 작성될 때 표고 프롬프트가 변환으로 기본 설정됩니다.
변환 또는 [경사도(SL)/표고(E)/차(D)/지표면(SU)] <변환>
- 표고를 지정하지 않고 계속해서 다른 점을 그리려면 Enter 키를 누릅니다.
- 점을 작성한 다음 표고, 기울기, 경사도 또는 표고 차를 지정하도록 원하는 키워드를 선택하고 입력합니다. 변환 프롬프트가 표시되어 있는 동안 명령을 종료한 경우 끝 표고를 지정하라는 메시지가 표시됩니다.
- 다음 중 하나를 수행하여 두 번째 점의 표고를 설정합니다.
- 지표면에 상대적(R)을 입력하고 다른 상대 표고를 입력합니다. 상대 표고가 지정한 지표면의 표고에 적용됩니다.
주: 지표면에 상대적인 형상선을 그릴 때 선택한 두 번째 점이 지정한 지표면에 없는 경우 상대 표고 값을 입력하면 메시지가 명령행에 표시되고 다른 지표면을 선택할 수 있는 옵션이 제공됩니다. 다른 지표면을 선택하지 않으면 기본적으로 두 번째 점은 첫 번째 점에 지정된 동일한 표고를 사용하고 절대적으로 됩니다. 다른 지표면을 선택하면 점의 표고가 해당 지표면에서 파생되고 절대적으로 됩니다.
- 기울기(G)를 입력한 다음 기울기를 입력합니다. 기울기는 첫 번째 점과 두 번째 점 사이의 세그먼트에 적용됩니다.
- 경사(SL)를 입력하고 경사를 입력합니다. 경사는 첫 번째 점과 두 번째 점 사이의 세그먼트에 적용됩니다.
- 표고(E)를 입력하고 표고를 입력합니다. 표고가 두 번째 점에 적용되고 점 사이의 세그먼트 기울기가 계산됩니다.
- 차이(D)를 입력하고 첫 번째 점과 두 번째 점 사이의 표고 차를 입력합니다.
- 지표면(SU)을 입력하고 해당 점의 지표면 표고를 보고 수락하거나 다른 지표면을 지정합니다.
주: 첫 번째 형상선 점을 선택할 때 하나의 지표면에만 상대적일 수 있는 형상선 및 해당 지표면은 정의되어야 합니다. 이 프롬프트에서 다른 지표면을 지정하면 이 점의 표고는 해당 지표면에서 파생되지만 절대적입니다.
- 지표면에 상대적(R)을 입력하고 다른 상대 표고를 입력합니다. 상대 표고가 지정한 지표면의 표고에 적용됩니다.
- 다음 중 하나를 수행하여 형상선에서 다음 점을 지정합니다.
- 도면에서 다음 점을 선택합니다.
- 길이(L)를 입력하고 길이를 입력합니다. 이 옵션을 사용하면 세그먼트의 방향이 이전 세그먼트의 끝과 같은 것으로 간주됩니다.
- 위에서 설명한 옵션을 사용하여 점의 표고를 지정합니다.
