단일 종단 뷰를 작성하려면

단일 종단 뷰를 작성하여 지표면 종단을 표시하고 종단 배치를 설계합니다. 각 종단 뷰에는 하나의 평면 선형에 대해 새 종단이나 기존 종단과 간격띄우기가 표시됩니다.

튜토리얼: 종단 뷰 표시 및 수정

  1. 홈 탭종단 및 횡단 뷰 패널종단 뷰 드롭다운종단 뷰 작성 찾기을 클릭합니다.
  2. 종단 뷰 작성 마법사에서 왼쪽에 있는 링크를 사용하거나 뒤로 또는 다음을 클릭하여 페이지 간에 이동합니다.
    주: 현재 설정을 수락하려면 언제든지 종단 뷰 작성을 클릭합니다.

    마법사 페이지에는 다음 컨트롤이 포함됩니다.

    • 일반 페이지 - 선형 이름과 종단 뷰 이름 및 설명을 지정합니다.
      주: 수직 스택 프로파일로 간격띄우기 종단 표시는 스택 프로파일을 작성하는 경우에만 적용할 수 있습니다.
    • 측점 범위 페이지 - 시작 및 끝 측점을 지정합니다.
    • 종단 뷰 높이 페이지 - 분할 측점 및 개별 측점 스타일을 포함하여 종단 뷰 높이 및 분할 종단 옵션을 지정합니다.
    • 종단 화면표시 옵션 페이지 - 그릴 종단, 해당 스타일, 레이블 및 도면층을 지정합니다.
    • 파이프/압력식 관망 페이지 - 그릴 파이프 관망 또는 요소를 지정합니다.
    • 단면정보 테이블 페이지 - 단면정보 테이블 세트 및 특성을 지정합니다.
    • 해치 옵션 페이지 - 설계 종단을 작성하기 위해 지형에 절토나 성토가 필요한 영역 등 종단 뷰에서 두 종단 간의 영역을 표시하는 방법을 지정합니다.
  3. 종단 뷰 작성을 클릭합니다.

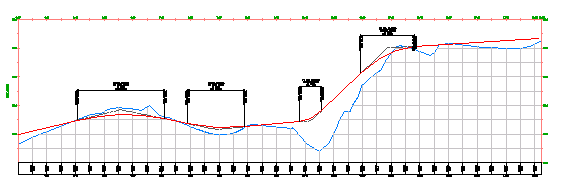

  4. 도면 윈도우에서 종단 뷰 그리드의 왼쪽 아래 구석(원점) 위치를 클릭합니다. 종단 뷰가 그려집니다.
