종단 뷰에서의 압력관 그립

다음 그립을 사용하면 종단 뷰에서 압력관을 편집할 수 있습니다. 구체적인 그립은 각 그림에 빨간색으로 표시되어 있습니다.

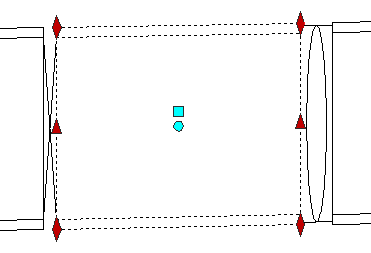

압력관에서 맨 위, 중심 및 맨 아래에서 표고 변경

이 그립을 사용하면 압력관 세그먼트를 위아래로 이동할 수 있습니다. 이러한 그립은 파이프의 시작점과 끝점에 위치합니다.

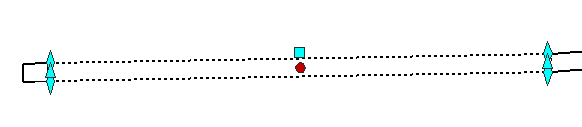

압력관 길이 조정

이 그립을 사용하여 경사를 유지하면서 파이프를 줄이거나 늘일 수 있습니다. 이러한 그립은 파이프의 시작점과 끝점에 위치합니다. 이 그립을 사용하여 파이프 길이를 편집하면 압력관 세그먼트의 2D 및 3D 길이가 변경됩니다. 이 그립은 열려 있는 연결에 표시됩니다.

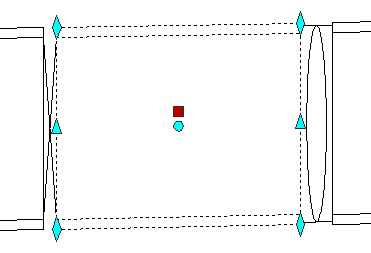

위치

이 그립을 사용하면 파이프가 연결된 경우 파이프를 연결해제하고 이동할 수 있습니다.

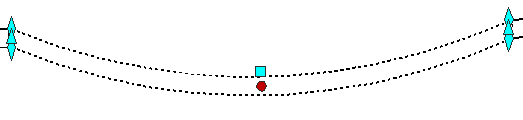

곡선 파이프

이 그립을 사용하면 직선 파이프를 압력관의 본당 길이(Cut length)와 동일한 고정 길이의 세그먼트로 구성된 원곡선으로 변환할 수 있습니다.

곡선 파이프 그립을 클릭하고 끌어 곡선을 작성합니다.
