일련의 형상선, COGO 점 또는 AutoCAD 선, 호, 점이나 블록을 통해 가장 논리적인 경로를 따르는 선형을 작성합니다.
소스 데이터의 유형 및 정확성을 기반으로 원하는 결과를 얻도록 명령을 조정할 수 있습니다.

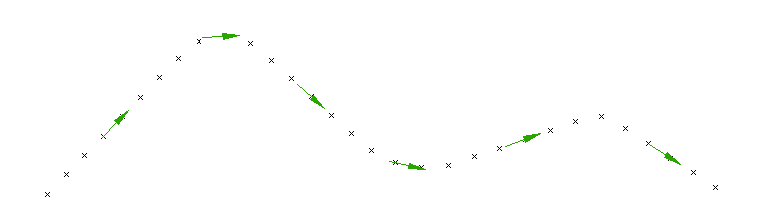

예를 들어 COGO 점을 소스 데이터로 사용하면 AutoCAD Civil 3D에서는 COGO 점의 가장 논리적인 시퀀스를 결정한 다음 선택한 다른 COGO 점의 시퀀스에 해당하지 않는 점의 순서를 반대로 합니다.
대략적으로 평행한 COGO 점의 두 경로가 사용되면 점의 각 경로를 통해 AutoCAD 스플라인(1, 2)이 작성됩니다. 각 스플라인의 점은 다른 스플라인에 투영되고 두 투영이 만나는 점은 중심선(3)을 작성하는 데 사용됩니다.
다음으로 AutoCAD Civil 3D에서는 점의 시퀀스 및 지정된 원곡선 탐지를 위한 최대 반지름 설정을 기반으로 원곡선(1)을 계산합니다. AutoCAD Civil 3D에서는 선형 세그먼트와 단면 검토 점을 함께 연결하여 곡면에 근접하도록 합니다. 형상선이나 AutoCAD 도면요소를 사용할 때 정확성을 향상시키기 위해 중간 단면 검토 점을 원래 입력 데이터에서 단순화하거나 단면 검토 점의 각 쌍 사이에 작성할 수 있습니다. 점의 시퀀스에 이 설정보다 큰 반지름이 있으면 점은 접선(2)을 구성합니다. 접선(3)의 가상 교차로은 선형 접선에 대한 교차로입니다.
완화곡선 작성 옵션을 선택하면 AutoCAD Civil 3D에서는 각 원곡선과 접선 사이에 대칭 완화곡선 쌍(1)을 작성합니다. 지정한 R/A 값을 충족하는 완화곡선이 접선(2)과 원곡선(3) 사이에 맞지 않는 경우 원곡선 반지름은 솔루션이 발견될 때까지 (4)로 줄어듭니다. 접선 일치 옵션 없이 이 옵션을 지정하면 완화곡선은 대칭이 되지만 솔루션에서는 더 큰 오류가 발생할 수 있습니다.

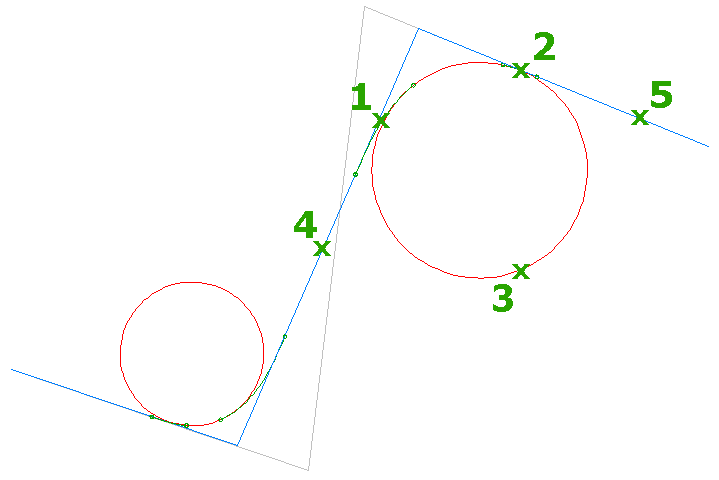

접선 일치 옵션을 선택하면 AutoCAD Civil 3D에서는 각 원곡선(3)과 해당 접선(4, 5) 사이에 비대칭 완화곡선 쌍(1, 2)을 작성합니다. 지정한 최소 R/A 비율을 충족하는 완화곡선이 원곡선과 접선 사이에 맞지 않는 경우 접선(4)은 솔루션이 발견될 때가지 원곡선 쪽으로 이동합니다. 최소 R/A 값을 통해 완화곡선 길이를 제한할 수 있습니다. 값이 클수록 완화곡선은 더 짧아지고 값이 작을수록 완화곡선은 더 길어집니다.
