TIN 지표면은 불규칙 삼각망을 형성하는 삼각망으로 구성되어 있습니다.
TIN 선은 지표면 삼각망을 이루는 삼각망을 구성합니다. TIN 선을 작성하기 위해 AutoCAD Civil 3D는 서로 가장 가까운 지표면 점을 연결합니다. 지표면에 있는 점의 표고는 점이 놓여 있는 삼각망의 점 표고를 보간하여 정의됩니다.
TIN 지표면은 다음 작업에 매우 유용합니다:
- 스트림, 도로 및 호수의 영향을 나타내도록 불규칙하게 배포된 단면 검토 데이터를 사용하여 다양한 지표면 매핑
- 지역화된 영역 검사(대축척 지도)
TIN 지표면은 일반적으로 그리드 지표면보다 작성하는 데 시간이 더 오래 걸리고 디스크 공간도 더 많이 필요합니다.
AutoCAD Civil 3D가 점 데이터에서 TIN 지표면을 작성할 때 점의 델로니 삼각망을 계산합니다. 델로니 삼각망을 사용하면 삼각망의 정점으로 결정되는 원 내부에 점이 없습니다.
브레이크라인, 등고선 또는 경계의 브레이크라인 데이터는 지표면에 대한 삼각망 작업 방식에 영향을 줍니다. 점 사이의 브레이크라인 모서리는 델로니 특성에 위반되더라도 프로그램이 TIN의 삼각망 모서리에 이 점을 연결하도록 합니다.

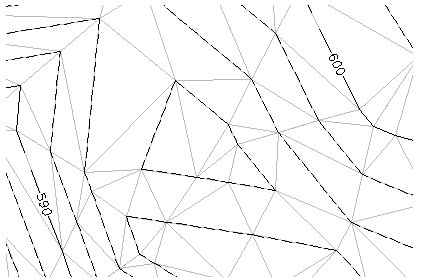

등고선이 있는 TIN 지표면:
