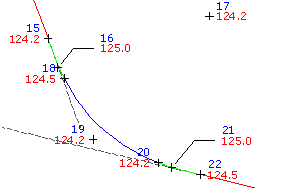

선형 지오메트리에서 명령을 사용하여 선형의 모든 지오메트리 점에 점을 작성할 수 있습니다.
지오메트리 점은 곡면 점(PC), 접선 점(PT), 완화곡선-원곡선(SC), 원곡선-완화곡선(CS), 접선 완화곡선(TS), 완화곡선-접선(ST) 및 교차 점(IP)입니다.
이 명령을 사용하여 점을 작성할 때 설명에 대한 프롬프트 표시 점 작성 설정이 자동 객체로 설정된 경우 설명에 대한 프롬프트가 표시되지 않습니다. 점의 초기 정보와 전체 설명이 작성된 점 유형에 따라 자동으로 정의됩니다. 현재 점 레이블 스타일에 초기 정보나 전체 설명 텍스트 구성요소가 포함되어 있을 경우 정의된 설명이 도면에 나타납니다.
다음 테이블은 점 유형을 기반으로 작성된 선형 정점 레이블과 정의된 설명입니다.
|
작성된 레이블 |
정의 |
|---|---|
|
BOA |
선형 시작(Beginning of Alignment) |
|
IP |
IP(Intersection Point) |
|
CPI |
원곡선 IP(Curve Point of Intersection) |
|
PT |
접선 점(Point of Tangency) |
|
PC |
곡률 점(Point of Curvature) |
|
SPI |
완화곡선 교차로(Spiral Point of Intersection) |
|
TS |
접선-완화곡선 교차로(Tangent-Spiral intersection) |
|
CS |
원곡선-완화곡선 교차로(Curve-Spiral intersection) |
|
ST |
완화곡선-접선 교차로(Spiral-Tangent intersection) |
|
CC |
원곡선 중심 또는 반경 점 |
|
EOA |
선형 끝(End of Alignment) |
점 설정, 스타일, 도면층, 점 그룹 및 설명 키는 모두 점 작성 방법과 도면에서의 점 화면표시 방법에 영향을 줍니다.
