평면 탭(부속 스타일 대화상자)

이 탭을 사용하여 2D 평면 뷰에서 부속 모양을 정의할 수 있습니다.

부속

부속은 평면 뷰에서 중심선 또는 블록 기호로 나타낼 수 있습니다.

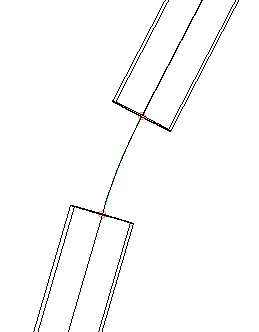

중심선으로 화면표시

부속을 압력식 관망 카탈로그에서 정의되는 블록의 중심선으로 표시합니다.

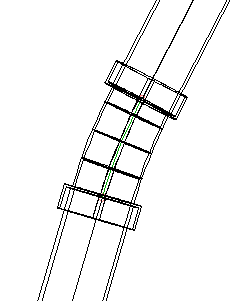

카탈로그 정의 블록으로 화면표시

압력식 관망 카탈로그에 정의된 블록을 사용하여 부속을 표시합니다.

사용자 정의 블록으로 화면표시

사용자 지정 블록을 사용하여 부속을 표시합니다. 다음과 같은 옵션을 사용할 수 있습니다.

  • 블록 이름: 부속 기호로 사용할 블록의 이름을 지정합니다. 현재 도면에서 블록을 선택하거나 도면 파일을 선택하여 도면에 블록을 추가할 수 있습니다.
  • 고정 축척: X, Y 및 Z 매개변수로 부속 기호를 축척합니다.
