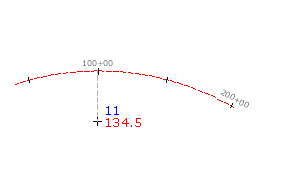

선형 측점에서 간격띄우기 값만큼 떨어진 점을 작성하려면

이 명령을 사용하여 행, 길어깨 및 추월 차선을 작성합니다.

  1. 기본 설정, 스타일, 도면층, 점 그룹 및 설명 키를 선택합니다.
  2. 홈 탭지면 데이터 작성 패널점 메뉴점 작성 - 선형측점/간격띄우기를 클릭합니다.
  3. 선형을 선택합니다.
    주: 선택한 선형에 연결된 종단이 있을 경우 종단 선택 대화상자가 표시됩니다. 리스트에서 종단을 선택할 수 있으며 작성한 점에 대한 표고는 해당 종단에서 설정됩니다. 선형에 측점에 대한 종단 횡단면이 없거나 <없음>을 선택하면 점 작성 대화상자의 점 작성 설정에 따라 점 표고가 설정됩니다.
  4. 띄우고 싶은 점 간격에 해당하는 측점 수를 입력합니다. 측점 +(더하기) 기호는 포함하지 않습니다.
  5. 간격띄우기 값을 입력합니다. 종단을 선택한 경우에는 종단에 대한 간격띄우기 값이 기본값으로 표시됩니다.
  6. 프롬프트가 나타나면 점에 대한 이름, 설명, 표고를 입력합니다.
    주: 점 설명을 객체에서 가져오려면 점 작성 설정의 설명에 대한 프롬프트 화면표시 섹션에서 자동 - 객체를 지정합니다. 선형 이름 및 측점은 점 편집기의 초기 정보 열에 표시됩니다.
  7. Enter 키를 눌러 명령을 종료합니다.
주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
