이 항목에서는 2D 블록 자산에서 3D 표현을 작성하는 두 가지 방법(2D 블록에서 돌출 또는 3D 모형 연관)에 대해 설명합니다. 두 절차 모두 자산 빌더 탭의 작성자 패널에 있는 3D 표현 메뉴 옵션을 사용하여 수행됩니다. 3D 모형이 블록에 성공적으로 연관되고 나면 가져오기 작업을 수행하고 올바른 방향으로 배치할 수 있습니다.
적절한 방향으로 3D 구성요소를 Factory 바닥에 배치하려면 계단 모양 표면을 정의해야 합니다.
3D 표현 대화상자에 액세스
자산 빌더 탭의 작성자 패널에서 3D 표현

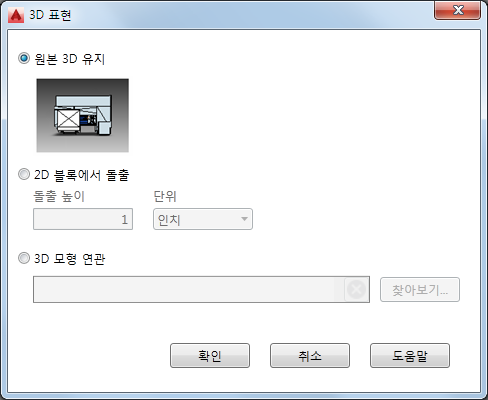

을 클릭하여 3D 표현 대화상자를 엽니다.
주: 이전에 3D 모형을 자산에 연관시켰고 현재 편집 모드에 있을 경우 원본 3D 유지 옵션만 나타납니다. 원래 연관을 유지하거나 3D 모형 연관 옵션을 선택하여 새 연관을 작성할 수 있습니다.
2D 블록에서 돌출
이 방법을 사용하여 돌출 높이 텍스트 상자에 돌출 값을 입력하고 단위 드롭다운 메뉴에서 원하는 단위 시스템을 선택합니다. 입력하는 돌출 값이 전체 블록에 적용됩니다.
주: 윤곽선이 아닌 경계 블록을 기준으로 객체가 돌출됩니다. 경계 상자가 아니라 경계 모서리에서 돌출되도록 전환하려면 UseBlockGeometryFor2dPublish 레지스트리 키 값을 0에서 1로 변경해야 합니다. 이 키는 레지스트리 경로 HKEY_LOCAL_MACHINE\SOFTWARE\Autodesk\Factory Design\R21에 있습니다. 레지스트리 키를 편집하는 경우에는 매우 조심해야 합니다.
3D 모형 연관
- 이 옵션을 사용하면 블록 자산을 표현할 외부 3D 모형을 선택할 수 있습니다. 찾아보기 버튼을 클릭하여 3D 모형 선택 대화상자를 탐색하고 연관시킬 모형을 선택합니다. 지원되는 CAD 형식은 다음과 같습니다.
- STEP 파일(.step, .stp)
- IGES 파일(.igs, .iges)
- NX 파일(.prt)
- SolidWorks 파일(.prt, .sldprt, .asm, .sldasm)
- Pro/ENGINEER(.prt, .asm, .g, .neu)
- CATIA V5(.CATPart, .CATProduct)
- JT 파일(.jt)
- DWG 3D(.dwg)
- Inventor 파일(.ipt, .iam)
- Navisworks 파일(.nwd)
주: Navisworks 파일을 3D 표현으로 선택하면 Inventor에서는 2D 전용 표현이 사용됩니다.
- 모형을 선택하고 나면 성공적인 연관을 확인할 수 있도록 초록색 확인 표시가 3D 연관 열(블록 검색기 대화상자에 있음)에 나타납니다.
3D 표현 유효성 검사 및 방향 지정
3D 모형이 2D 블록에 연관되고 나면 모형을 배치로 가져오고, 올바르게 방향을 지정하고, 계단 모양 표면을 지정할 수 있습니다.
- 자산 빌더 탭의 방향 정의 패널에서 3D 모형 유효성 검사
를 클릭합니다.

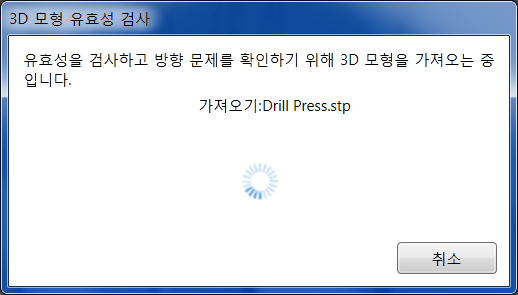

- 3D 모형 유효성 검사 대화상자가 열리고 3D 모형이 배치로 가져오기될 때 다음 메시지가 표시됩니다.
- 그래픽 창에서 3D 모형이 2D 블록 위에 배치됩니다. 아래 이미지에서 모형의 방향이 블록의 방향과 일치하지 않는 점을 관찰합니다.
- 리본 도구막대의 방향 정의 탭이 활성화되고 이동 및 회전 명령을 사용할 수 있게 되어 모형 방향이 블록과 일치되도록 설정할 수 있습니다.

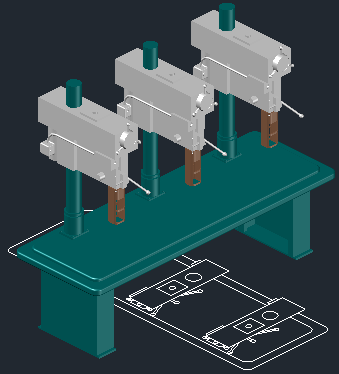

팁: 더욱 정확하게 모형의 방향을 블록으로 지정하려면 객체 스냅을 사용하십시오.다음 이미지에는 블록으로 방향이 올바르게 지정된 모형이 표시되어 있습니다.
- 이제 모형의 방향이 올바르게 지정되었으니 계단 모양 표면을 정의해야 합니다. 계단 모양 표면은 구성요소가 바닥에 세워지도록 구성요소의 방향을 지정합니다. 방향 정의 탭에서 계단 모양 표면을 클릭하고 원하는 계단 모양 표면을 손쉽게 확인하도록 ViewCube를 사용하여 뷰를 회전합니다.

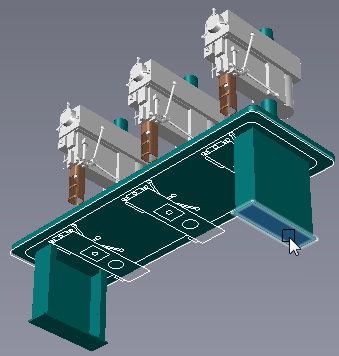

아래 이미지에는 뷰가 회전되고 계단 모양 표면이 선택되어 있습니다.
- 필요한 경우 게시하기 전에 2D 블록을 추가로 조정할 수 있습니다. 자산 빌더 탭의 블록 패널에서 블록 편집
을 클릭하여 AutoCAD 블록 제작 팔레트를 엽니다.
- 위에 나열된 단계를 완료하고 나면 자산을 게시할 수 있습니다.
