iLogic 확장 및 사용자화 정보

iLogic 규칙을 Inventor 모형에 저장하여 외부 규칙으로 가져오거나 내보내는 대신 외부 파일에 iLogic 규칙을 배치할 수 있습니다.

외부 파일에 규칙 저장

이 저장 방법을 사용하면 여러 위치에서 같은 규칙을 사용할 수 있습니다.

iLogic 규칙은 다른 NET 조립품에 있는 코드를 사용할 수 있습니다. 이러한 NET 조립품이 있는 디렉토리를 지정할 수 있습니다. Visual Studio와 같은 프로그래밍 도구를 사용하여 NET 조립품을 개발합니다. 규칙에서 NET 조립품을 사용하는 방법에 대한 자세한 내용은 고급 규칙 프로그래밍을 참고하십시오.

외부 규칙 구성 가져오기/내보내기

이제 여러 사용자 및 시스템 간에 공유되도록 iLogic 구성 설정을 XML 파일로 가져오거나 내보냅니다. 구성한 후 외부에서 매핑된 폴더는 컨텐츠(하위 폴더 및 규칙)가 변경되면 즉시 업데이트 또는 갱신되는 표준 디렉토리 트리 아래에 나타납니다.

외부 규칙 구성 설정은 배치 작성 중 활용 및 매핑합니다.

이제 마우스 오른쪽 버튼을 클릭하면 나타나는 상황에 맞는 옵션을 통해 전역 양식을 갱신하여 최신 양식을 반영합니다.

매개변수와 규칙에 액세스하기 위한 자동화 인터페이스

iLogic에서는 자동화 인터페이스를 제공합니다. Inventor VBA, VB6 또는 NET 코드에서 이 인터페이스를 사용하여 매개변수와 규칙에 액세스할 수 있습니다.

iLogicAutomation 클래스를 통해 이 기능을 사용할 수 있습니다.

VBA 또는 VB 프로젝트에서는 참조를 추가하지 않고 런타임에 바인딩된 유형(객체로 선언됨)으로 사용합니다. 이 유형은 완전한 COM 객체가 아니므로 해당 메서드를 찾을 수 없습니다.

자동화 인터페이스에 대한 샘플 코드

다음 위치에서 iLogic에 액세스하기 위한 샘플 VBA 매크로를 찾을 수 있습니다.

샘플 코드에서 GetiLogicAddin 함수는 VBA 또는 VB에서 iLogic 자동화 객체에 액세스하는 방법을 나타냅니다.

Inventor VBA로 작성된 이 샘플 코드는 텍스트 매개변수 값을 구동합니다. text0이라는 텍스트 매개변수가 현재 Inventor 모형에 있어야 합니다. 또한 모형에 있는 모든 규칙을 나열합니다.

iLogicAuto.ParamValue를 사용하여 매개변수 값을 가져오거나 설정합니다. 내부적으로는 iLogic Parameter 특성을 사용합니다.

DoubleForEquals 데이터 유형

iLogic에서는 DoubleForEquals라는 사용자 데이터 유형을 사용하여 매개변수 값을 저장합니다. DoubleForEquals는 쉬운 숫자 비교를 지원합니다. 이 매개변수는 표준 VB.NET 유형인 Double과 같습니다. 단, DoubleForEquals 값이 마치 Single 값인 것처럼 비교된다는 점이 다릅니다(소수 자릿수 15 대신에 7 사용). 기본적으로 규칙의 매개변수는 DoubleForEquals로 선언됩니다.

DoubleForEquals를 사용하면 비교에서 반올림 오류를 더 쉽게 무시할 수 있습니다. 예를 들어 부품에서 문서 단위로 인치를 사용하며 값이 13/16인치인 매개변수가 있다고 가정해 봅니다. 매개변수 값이 모형에 센티미터로 저장되었기 때문에 규칙에서 부품은 13/16과 정확히 일치하지 않습니다. 그러면 규칙에서 사용할 수 있도록 값이 인치로 변환됩니다. 다음 비교를 고려해 보십시오.

if d0 = 13/16 then ...

이 예제에서는 d0이 Double 유형일 경우 비교가 실패합니다. 그러나 d0이 DoubleForEquals 유형일 경우에는 비교가 성공합니다.

DoubleForEquals는 값을 Double 유형으로 저장하며 모든 계산을 Double 값으로 수행합니다. 비교만이 Single로 수행됩니다.

필요하면 CDbl 함수를 사용하여 매개변수 값을 Double로 변환할 수 있습니다.

DoubleForEquals는 VB.NET에서 Structure(값 유형)입니다.

0에 DoubleForEquals 값 비교

DoubleForEquals는 0과의 비교를 특수한 경우로 처리합니다. 균일성을 테스트 중인 숫자 중 하나가 정확히 0일 경우 다른 숫자가 0.0000001(절대 값) 미만이면 테스트가 성공합니다.

이 비교를 사용하면 값에서 0에 가까운 반올림 오류를 더 쉽게 무시할 수 있습니다. 예를 들어 다음 비교는 x = 0을 결정합니다.

angle = PI/2
x = cos(angle)
If (x = 0) Then
...
End If

DoubleForEquals를 비활성화해야 할 경우

DoubleForEquals는 규칙에 사용되는 모든 Inventor 매개변수의 기본 유형입니다. 다음과 같은 이유로 이 설정을 비활성화할 수 있습니다.

추가 VB 교육 리소스

웹 검색기를 사용하여 VB 튜토리얼 및 정보를 온라인으로 검색합니다.

배치에 iLogic 구성 추가

Inventor 배치의 일부분으로 iLogic 구성 옵션을 배치할 수 있습니다.

  1. 고급 iLogic 구성 대화상자에서 내보내기를 선택합니다.

    옵션이 C:\Users\[사용자 이름]\AppData\Local\Autodesk\Inventor [version]\iLogicPreferences\ iLogicOptions.xml로 내보내집니다.

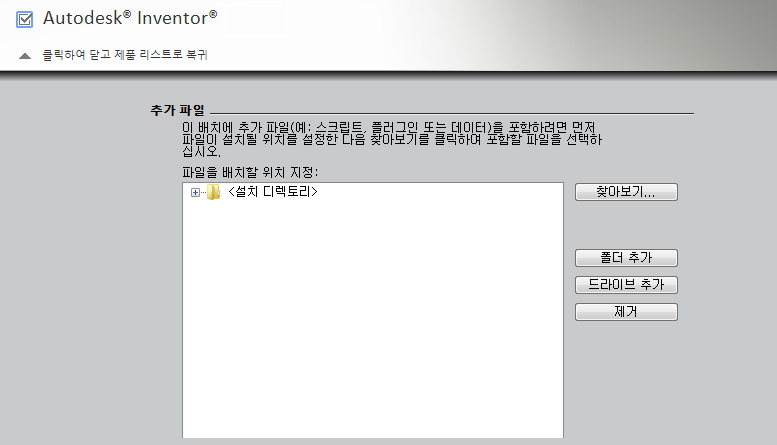

  2. Inventor 배치 마법사에서 추가 파일을 사용하여 배치에 파일을 추가합니다.
    1. 폴더 추가를 클릭하고 iLogicPreferences라는 새 폴더를 작성합니다.
    2. 찾아보기를 클릭하고 C:\Users\[사용자 이름]\AppData\Local\Autodesk\Inventor [version]\iLogicPreferences\ iLogicOptions.xml을 찾아서 파일을 추가합니다.
