접합
접합 명령은 구성요소를 배치하고 동작을 설명하는 간단한 방법입니다. 접합을 작성하면 한 단계로 구성요소 위치 및 동작이 완전히 정의됩니다. 끝점, 중간점 및 중심점은 구성요소를 연관적으로 배치하는 데 사용됩니다. 선택한 형상은 기본 접합 유형을 결정합니다. 접합 유형을 직접 지정할 수도 있습니다.
다음에서는 접합 유형과 구성요소 배치 중 이러한 접합 유형이 작동하는 방식을 설명합니다.
-
강
- 모든 자유도(DOF)가 제거됩니다. 강체 연결의 예로는 용접 접합 및 볼트 접합이 있습니다.
-
회전
- 단일 회전 DOF를 지정합니다. 회전 접합의 예로는 힌지 및 회전 레버가 있습니다.
슬라이더
- 단일 변환 DOF를 지정합니다. 슬라이더 접합의 예로는 트랙에서 이동하는 슬라이드 블록이 있습니다.
-
원통형
- 단일 변환 및 단일 회전 DOF를 지정합니다. 원통형 접합의 예로는 튜브의 샤프트가 있습니다.
-
평면형
- 선형에 수직인 두 변환 및 단일 회전 DOF를 지정합니다. 평면형 면에 구성요소를 배치하려면 이 접합 유형을 사용합니다. 구성요소는 평면 위에서 회전하거나 슬라이드할 수 있습니다.
-
볼
- 세 회전 DOF를 지정합니다. 볼 접합의 예로는 볼 및 소켓이 있습니다.
- 접합 명령 추가 외에도, 구속조건 및 접합이 이제 관계로 설명됩니다.
- 검색기에서 구속조건 폴더는 관계로 이름이 바뀌며, 조립품 뷰 및 모델링 뷰 둘 다에 표시됩니다.

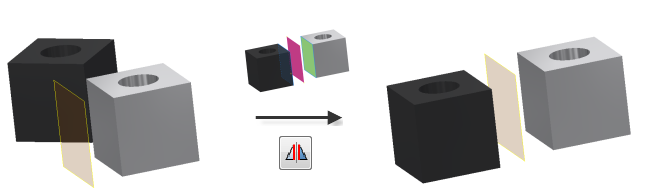

- 구속조건이 있는 접합을 사용하여 구성요소를 배치하고 동작을 설명할 수 있습니다.
자세한 내용은 새 부품 배치 및 연결 대화식 튜토리얼을 확인하거나 여기를 클릭하여 보십시오.
Inventor 접합은 다이나믹 시뮬레이션 환경을 시작할 때 자동으로 시뮬레이션 접합으로 변환됩니다. 변환된 연결은 시뮬레이션 환경 검색기에서 표준 접합으로 나열됩니다. 다음은 자동 변환입니다.
| Inventor 접합 | 다이나믹 시뮬레이션의 접합 |
| 강 | 용접 |
| 회전 | 회전 |
| 슬라이더 | 각기둥 |
| 원통형 | 원통형 |
| 평면형 | 평면형 |
| 볼 | 구형 |
검색기의 상황에 맞는 메뉴를 사용하여 다이나믹 시뮬레이션에서 자동으로 작성된 접합을 편집할 수 있습니다.
조립품 환경에서 잠긴 접합은 다이나믹 시뮬레이션에서도 잠겨 있습니다. 접합의 잠금을 해제하려면 마우스 오른쪽 버튼으로 클릭한 다음 자유도 잠금 옵션을 선택 취소합니다.
잠금 및 보호
- 잠금은 현재 위치를 유지하지만 구성요소를 고정하는 것과는 다릅니다. 잠금의 경우 모든 동작이 제거되지만 관련된 구성요소가 이동될 때 구성요소 위치가 바뀔 수 있습니다. 고정은 모든 자유도를 제거하고 공간에서 구성요소 위치를 고정합니다.
- 보호를 선택하면 추가한 관계가 필요한 자유도를 위반할 경우 경고가 제공됩니다.
다음 이미지에서 볼 접합 연결은 잠겨 있습니다.
관계 표시 명령
-
표시
-
전체 숨기기
-
위반 상태 표시
관계 유형을 보여 주는 그림문자를 표시하려면 구성요소를 선택합니다. 관계를 억제, 억제해제 또는 삭제하려면 그림문자 상황에 맞는 메뉴를 사용합니다.
표시에서 모든 관계 그림문자를 제거합니다. 모두 숨기기를 사용해도 관계는 수정되지 않습니다.
잘못된 상태로 표시된 모든 관계가 표시됩니다. 관계를 억제 또는 삭제하려면 그림문자 상황에 맞는 메뉴를 사용합니다.

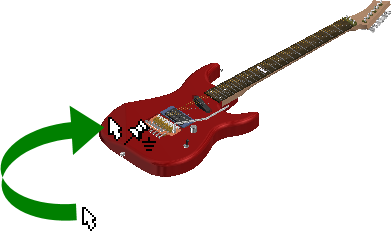

고정 구성요소 표시
화면표시에서 고정 구성요소를 쉽게 식별할 수 있습니다. 고정 구성요소 위로 마우스를 가져가면 고정 아이콘이 나타납니다.
구성요소 배치

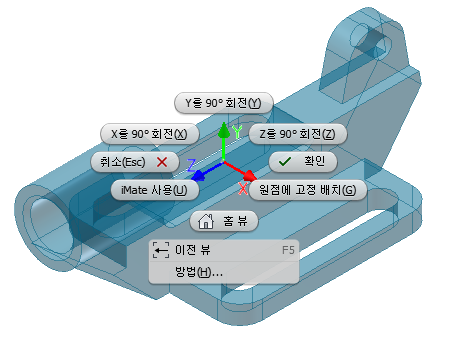

새 조립품 응용프로그램 옵션을 지면에 여부를 지정합니다. 첫 번째 구성요소 원점에 배치됩니다. 이 옵션은 기본적으로 꺼져 있습니다. 구성요소를 원점에 고정하려면 상황에 맞는 메뉴를 사용합니다. 메뉴에는 구성요소를 조립품에 배치하기 전에 X, Y 또는Z축에 대해 90도 증분으로 회전하기 위한 새 옵션이 포함되어 있습니다.

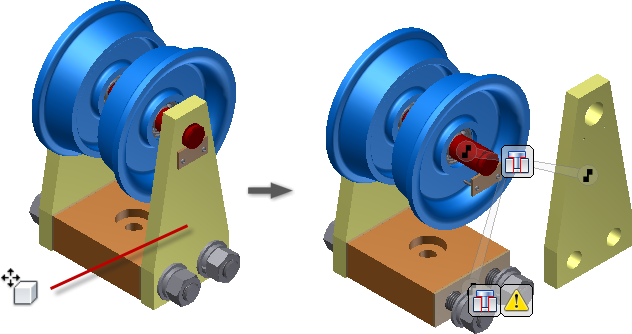

자유 이동
자유 이동 명령을 사용하여 관계를 탄성 밴드로 표시하고 관계를 새로운 방식으로 시각화 및 관리할 수 있습니다. 관계 아이콘을 클릭한 다음, 관계를 억제, 억제해제 또는 삭제하려면 상황에 맞는 메뉴를 사용합니다.

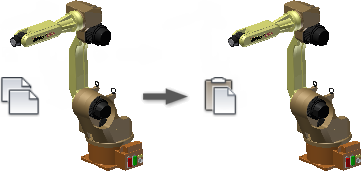

조립품 복사하여 붙여넣기
이전 Inventor 릴리즈에서는 복사하여 붙여넣기 작업을 수행할 경우 구성요소 연결 또는 현재 방향이 유지되지 않았습니다.
향상된 복사하여 붙여넣기 작업은 구성요소 및 방향을 그대로 유지하면서 복사한 구성 요소의 복제본을 생성합니다.
향상된 각도 구속조건
각도 구속조건을 작성할 때 상태 막대에 구속 명령을 끝내기 위한 명확한 지침이 표시됩니다.
각도 구속조건은 그래픽 창에 방향 벡터 및 각도를 표시합니다.
각도 값이 변경되면 모형 미리보기가 업데이트됩니다.

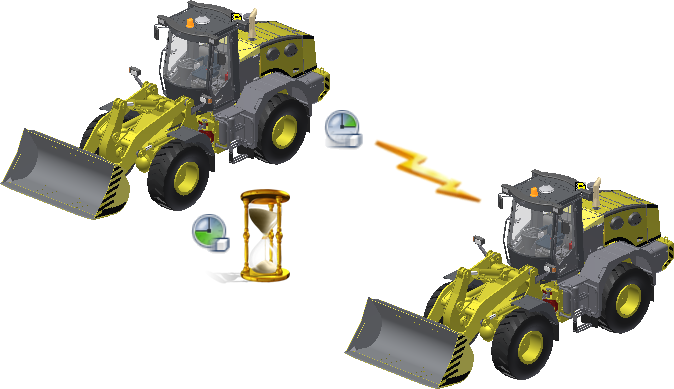

대형 조립품을 위한 Express 모드
Express 모드는 큰 조립품으로 작업하는 새로운 방법을 제공합니다. 일반적으로 큰 조립품을 4-6x 더 빠르게 열 수 있으므로 작업 시간이 크게 단축됩니다.
급행 옵션을 사용하도록 설정하고 응용프로그램 옵션의 조립품 탭에서 고유한 파일 임계값을 설정합니다. 이 임계값을 초과하는 큰 조립품은 자동으로 Express 모드에서 열립니다.
Express 모드를 종료하고 모든 명령을 사용하도록 설정하려면
전체 로드 를 사용합니다.
그래픽 성능 향상
- 최대 프레임 속도는 10Hz에서 20Hz로 증가되었습니다.
- 먼저 가장 큰 객체가 그려집니다.
- 이제 그래픽 시스템에서는 다중 코어를 사용하여 최상의 성능을 제공합니다.
- 통합이라는 새 배경 작업이 추가되었습니다. 통합을 사용하면 단일 그룹과 동일한 모양을 갖는 개체가 그려지므로 GPU 사용 효율이 향상됩니다.

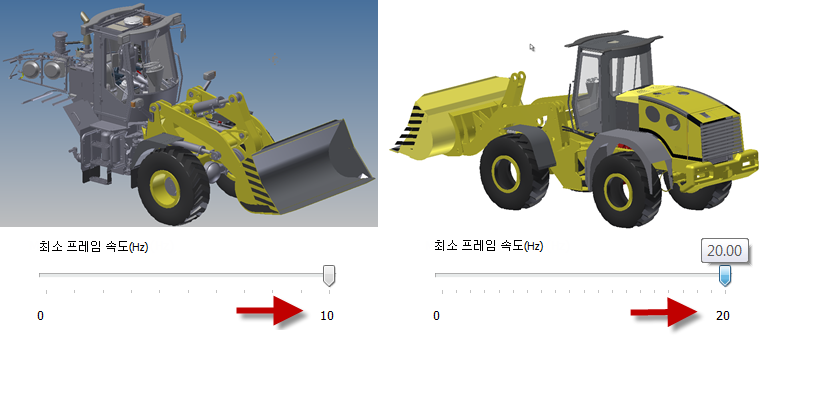

다음 이미지에서 왼쪽의 2013 모형에는 최대 10(초당 프레임 수)을 사용하여 모형을 회전할 때의 결과가 표시됩니다. 프레임 속도를 늘리면 속도가 증가하지만 그릴 구성요소를 선택하기 어려워집니다. 오른쪽의 2014 모형에는 훨씬 더 빠른 최대 프레임 속도인 20Hz에서 회전할 때의 결과가 표시됩니다. 모형은 인식할 수 있는 상태로 남아 있으며 모든 보기 작업도 더 빨라집니다.

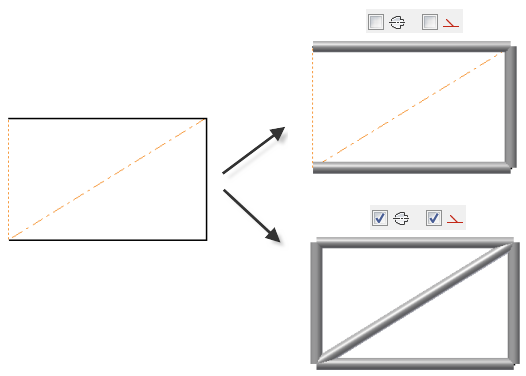

향상된 프레임 삽입 명령
이전 버전의 Inventor에서는 구성선 및 중심선이 자동으로 포함되며, 여기에서 프레임 구성요소가 작성되었습니다.
현재 버전에서는 프레임 구성요소를 작성하는 데 사용되는 형상 선택에서 구성선 또는 중심선을 제외할 수 있습니다.
리본에서 설계 탭
프레임 패널
프레임 삽입
을 클릭합니다. 그런 다음 삽입 대화상자에서 중심선 선택 또는 구성 선택 옵션을 선택하거나 선택 취소하여 설정을 지정합니다.
뷰 표현의 카메라 설정
이전 버전의 Inventor에서는 항상 설계 뷰 표현을 닫을 때 카메라 위치가 자동으로 저장됩니다. 설계 뷰에서 모형을 회전하거나 줌하면 이전 카메라 설정을 복원하기 위한 도구가 제한됩니다.
뷰 표현 상황에 맞는 메뉴의 새 명령을 사용하면 카메라 설정을 쉽게 저장하고 복원할 수 있습니다.
- 현재 카메라 저장 명령은 카메라의 현재 위치를 저장하고 자동 저장 명령을 해제합니다.
- 저장된 카메라 복원 명령은 마지막으로 저장된 카메라 위치를 복원합니다.
- 자동 저장 명령을 사용하면 뷰 표현을 닫을 때 마지막 카메라 위치가 자동으로 저장됩니다. 이 옵션은 기존 동작에 해당합니다.
향상된 기록된 구동된 구속조건 시퀀스 내보내기
기록된 구동된 구속조건 시퀀스를 내보내는 데 사용되는 기본 설정이 최적화되었습니다. 따라서 기본적으로 WMV 또는 AVI 내보내기는 최적의 출력 품질을 제공합니다.
WMV 또는 AVI 내보내기 대화상자에서 설정을 사용자화할 경우 전체 세션에서 사용자화 내용이 지속됩니다.

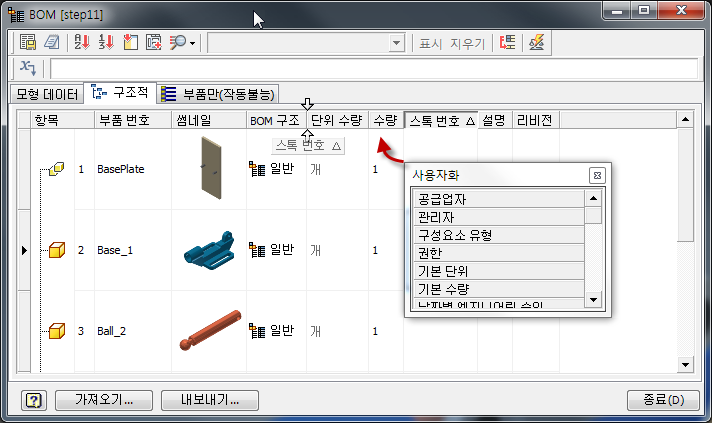

모양 특성
모형 모양 값이 선택 가능한 특성으로 추가됩니다. BOM 또는 부품 리스트에 모양 특성을 추가할 수 있습니다.
금형 설계, 유출 표면 연장
코어/중공 환경에는 유출 표면 작성을 위한 새 명령이 들어 있습니다. 이전에는 XY 평면 또는 사용자가 지정한 방향에 따라 모든 Tooling 유출 표면이 작성되었습니다.

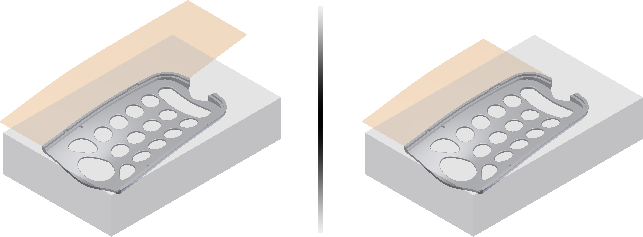

구성요소 접선 또는 규칙을 따라 연장되는 유출 표면을 작성하려면 유출 표면 연장을 사용합니다. 예를 들어, 다음 이미지는 접선 유출 표면(왼쪽)과 규칙 유출 표면(오른쪽)을 보여줍니다.
