충전+보압 해석의 적층

이 항목에서는 제품 두께 방향에서 적층이 분할되는 방법 및 해석에서 적층이 사용되는 방법에 대해 설명합니다.

두께 방향의 적층 수는 제품 두께 방향의 레이어 수를 정의하며 공정 설정 마법사의 솔버 고급 옵션에서 지정할 수 있습니다. 지정할 수 있는 값은 8, 10, 12, 14, 16 18, 20입니다.

다음 그림에서는 제품에서 선택한 위치에서 캐비티 두께(Y) 방향의 온도(X)를 보여줍니다. 곡선에 표시된 결과 수는 두께 방향의 적층 수와 함께 반드시 증가합니다.

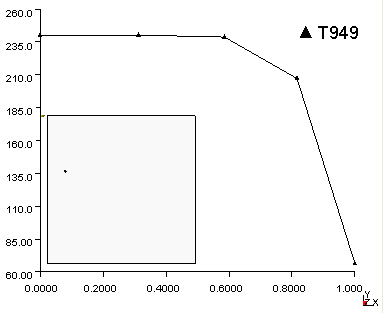

제품 두께 방향의 적층 8개를 포함하는 제품의 온도:XY 플롯입니다.

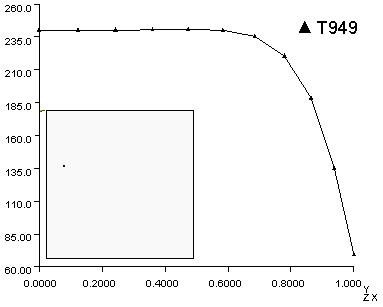

제품 두께 방향의 적층 20개를 포함하는 제품의 온도:XY 플롯입니다.

주: 섬유 충전 및 응력 해석의 경우 두께 방향의 적층 수는 20으로 설정되며 변경할 수 없습니다.

삼각형 요소의 경우 0.0은 두께의 중심면이고 1.0은 양수 금형 벽이며 -1.0은 음수 금형 벽입니다. 양수 면은 요소에 대한 법선의 양수 방향이며, 요소 연결성 및 오른손 규칙에 따라 정의됩니다.

지역 x 좌표는 절점 2 쪽을 향하는 절점 1의 방향을 따라야 합니다. y 좌표는 절점 1, 2 및 3에 의해 정의된 평면에 배치되고 x 좌표에 수직인 절점 3을 향합니다. z 좌표(또는 요소 법선)는 지역 x 및 y 좌표의 외적으로 정의됩니다.

선대칭 1차원 요소의 경우 지정된 레이어의 절반만 해석에서 사용됩니다. 이 경우 아래에 표시된 대로 0.0은 1차원 요소의 중심선이고 1.0은 금형 벽입니다. 1차원 요소의 지역 x 좌표가 절점 1 및 2에 의해 정의된 선을 따라 배치되므로 x 좌표의 방향은 절점 1에서 절점 2로 향합니다.

두께 방향의 열 경계 조건에 따라 해석에 사용되는 실제 레이어 수는 지정된 값이거나 두께 방향에서 지정된 레이어 수의 절반입니다. 내부적으로 정의된 불균등 레이어 두께가 해석에 사용됩니다.

온도, 속도, 전단율 및 점도와 같은 변수는 각 레이어의 그리드 점에 저장됩니다. 해석에 사용되는 레이어 수가 증가하면 보다 정확한 수치 솔루션이 예상됩니다. 그러나 레이어 수가 증가하면 해석을 완료하는 데 필요한 CPU 시간도 현저하게 증가합니다. 레이어 수가 증가하면 결과를 저장하는 데 필요한 디스크 공간도 증가합니다.

아래 표에는 그리드 점의 정규화된 좌표가 나열되어 있으며, 여기서 0은 두께의 중심선이고 1은 벽입니다.

두께 방향의 적층 수

8	10	12	14	16	18	20
						1.000
					1.000	0.938
				1.000	0.926	0.864
			1.000	0.914	0.840	0.779
		1.000	0.900	0.816	0.743	0.685
	1.000	0.880	0.784	0.706	0.636	0.583
1.000	0.856	0.738	0.653	0.585	0.520	0.474
0.816	0.681	0.577	0.508	0.453	0.397	0.360
0.586	0.477	0.399	0.350	0.310	0.268	0.243
0.313	0.248	0.206	0.180	0.158	0.135	0.123
0.000	0.000	0.000	0.000	0.000	0.000	0.000
0.313	0.248	0.206	0.180	0.158	0.135	0.123
0.586	0.477	0.399	0.350	0.310	0.268	0.243
0.816	0.681	0.577	0.508	0.453	0.397	0.360
1.000	0.856	0.738	0.653	0.585	0.520	0.474
	1.000	0.880	0.784	0.706	0.636	0.583
		1.000	0.900	0.816	0.743	0.685
			1.000	0.914	0.840	0.779
				1.000	0.926	0.864
					1.000	0.938
						1.000
