변형 해석에서는 제품의 자연스러운 변형에 따라 모델 절점에 구속조건을 적용하여 모델의 강체 모션(전역 변위 및 회전)을 방지합니다.
주: 공간에서의 일반 강체 모션에는 6개의 성분(세 개의 직교 이방성 변위 및 세 개의 직교 이방성 회전)이 포함됩니다. 즉, 모델에서 설정해야 하는 구속된 자유도의 최소 수가 6이라는 의미입니다. 실제로 전역 좌표 시스템 또는 지역 좌표 시스템 중 모델링하려는 물리적 상황에 대한 인식을 가장 잘 시뮬레이션하는 좌표 시스템을 결정해야 합니다.
자동 대 수동 구속조건
기본적으로 대부분의 경우 자동 구속조건을 사용하여 제품의 일반적인 변형을 예측할 수 있습니다.
수동 구속조건을 설정하지 않은 경우 구속조건이 자동으로 설정되며 제품의 변형이 최적 맞춤 기술을 사용하여 측정됩니다.
자동 변형 계산이면 충분한 경우가 많지만 예를 들어 특정 조건에서 사용되거나 어셈블리의 다른 객체로 고정될 경우 어떻게 변형될지를 예측하려면 제품에서 수동 구속조건을 설정하는 것이 도움이 될 수도 있습니다.
어셈블리 유도 변형 및 응력을 고려하려면 특정 절점에서 0이 아닌 변위 구속조건을 설정해야 할 수 있습니다. 이렇게 하려면 먼저 모델에서 강체 모션 구속조건을 설정해야 합니다.
아래의 그림 1 및 2에서는 제품에서 설정한 구속조건의 유형에 따라 변형 시뮬레이션이 어떻게 변경되는지를 보여줍니다.

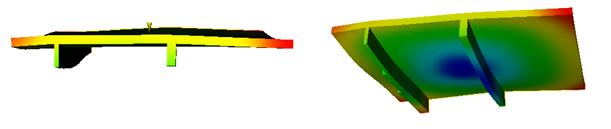

자동 구속조건이 설정된 제품의 일반적인 변형(배율=10.00)
그러나 제품에서 특정 구속조건을 설정하면 실제 사용 조건에서 제품의 원치 않는 동작을 미리 예측할 수 있습니다.

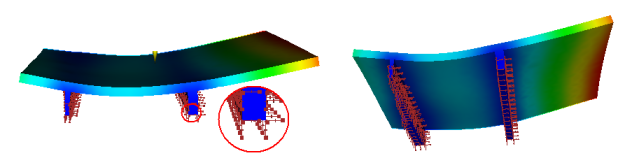

사용 중일 때 제품에서 적용될 구속조건의 시뮬레이션 및 이러한 구속조건에 의한 변형 (배율=10.00)
