냉각수 출구를 설정하여 냉각관 경로를 정의합니다.

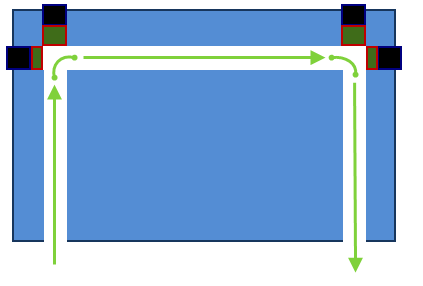

일반적으로 해석을 위해 제공되는 CAD 도면은 금형 기계가공에도 사용됩니다. 이러한 경우, 냉각관은 금형을 완전히 통과하고 다른 냉각관과 교차할 수 있는 구멍으로 표현됩니다. 금형이 제조될 때 이러한 구멍의 끝을 막아 강제로 냉각수가 냉각관을 따라 흐르도록 합니다.
이러한 냉각관을 모델링할 때 냉각관 플러그를 포함하는 대신, 냉각수 입구 및 출구를 지정하면 경로가 자동으로 결정됩니다.
주: 빔 요소로 구성된 냉각 회로가 다른 냉각관과 교차하지 않는 단일 구멍이면 출구를 지정할 필요가 없습니다.
냉각관의 중단 끝점 표현을 유지하는 것이 좋습니다. 이 영역에서 냉각수가 침체되고 성형 공정에 과열이 발생합니다. 이 해석은 이러한 점을 고려하여 보다 정확한 결과를 제공합니다.
