다른 응용프로그램에서 열 수 있도록 모델의 변형 및/또는 변모된 형상을 기본 CAD 형식으로 내보낼 수 있습니다.
- 원래 CAD 모델을 스터디로 가져올 때 기본 Autodesk Moldflow Design Link를 사용하여 직접 가져오기 옵션이 선택되었는지 확인하십시오.
- 스터디에서 원래 CAD 모델을 삭제하지 마십시오.
- 표준 방식으로 변형된 형상 내보내기를 합니다. 변형 메쉬/형상 내보내기 대화상자의 형식에서 CAD 파일을 선택하십시오.
- 방향 및 배율을 설정합니다.
주: 배율이 너무 크지 않은지 확인하십시오. 너무 크면 자체 간섭되는 면이 발생할 수 있습니다. 이러한 면에서는 유효한 솔리드 모델을 만들 수 없으며 CAD 모델 내보내기에 실패하게 됩니다.
- 모델을 .sat(v7) 또는 .step 파일 형식 모두로 내보낼 수 있습니다.
주: 이 기능이 올바르게 작동하려면 우수한 품질의 CAD 모델을 준비하는 것이 필수적입니다. 변환을 여러 번 수행하면 CAD 모델에 결함이 생길 수 있습니다. 재구성을 하는 경우에도 슬라이버 면에 대해 실패할 수 있습니다.
일부 내보내기

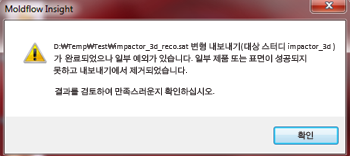

일부 면만 재구성할 수 있는 경우 부분적으로 재구성된 모델을 내보냅니다. 이 경우 내보내기가 완료되면 다음과 유사한 메시지가 표시됩니다.
계속 진행하기 전에 CAD 소프트웨어에서 모델을 확인하십시오.
