동적 설정

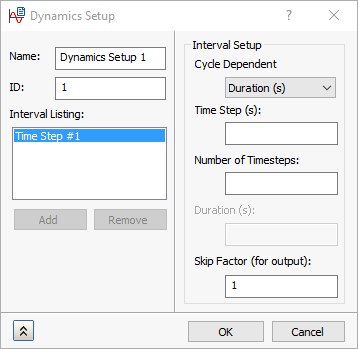

직접 또는 모달 과도 응답 해석에 동적 설정을 지정하려면 트리의 하위 사례에서 동적 설정을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

직접/비선형 과도 응답 해석

모달 과도 응답 해석

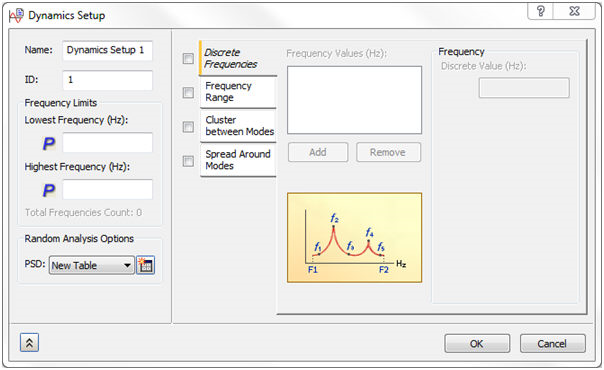

직접 또는 모달 주파수 응답 해석, 랜덤 응답 또는 진동 피로 해석에 동적 설정을 지정하려면 트리의 하위 사례에서 동적 설정을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

직접 주파수 응답 해석

모달 주파수 응답 해석

랜덤 응답 또는 진동 피로 해석

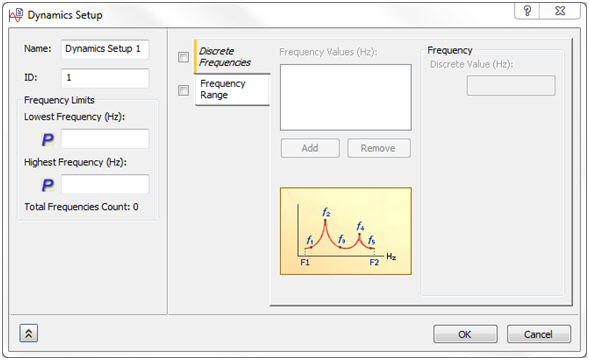

이름: 정의된 솔루션 주파수의 이름을 지정합니다.

ID: 재질과 마찬가지로 Autodesk Nastran In-CAD에서 특성 ID를 자동으로 업데이트합니다.

주파수 제한:

• 가장 낮은 주파수(Hz): 직접 주파수 응답 해석의 관심 있는 주파수 범위에서 가장 낮은 주파수입니다. 이 수량은 Hz로 정의됩니다.
  • 모달 주파수 응답 솔루션에서 가장 낮은 주파수는 벌크 데이터 파일의 매개변수 LFREQ를 사용합니다. 그러면 이 숫자 아래의 주파수는 잘리게 됩니다. 는 매개변수로 쓰여졌다는 것을 나타냅니다.
• 가장 높은 주파수(Hz): 직접 주파수 응답 해석의 관심 있는 주파수 범위에서 가장 높은 주파수입니다. 이 수량은 Hz로 정의됩니다.
  • 모달 주파수 응답 솔루션에서 가장 높은 주파수는 벌크 데이터 파일의 매개변수 HFREQ를 사용합니다. 그러면 이 숫자 위의 주파수는 잘리게 됩니다. 는 매개변수로 쓰여졌다는 것을 나타냅니다.
• 총 주파수 개수: 직접 주파수 응답 해석의 관심 있는 주파수 범위에서 가장 낮은 주파수 및 가장 높은 주파수를 기반으로 점 수 및 주파수 증분을 사용하여 계산된 총 주파수 개수입니다.

랜덤 해석 옵션:

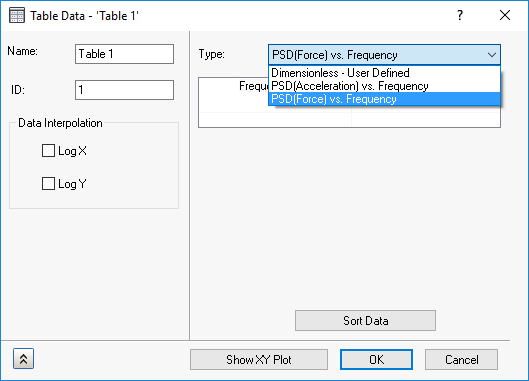

• PSD: 이 옵션을 통해 데이터 보간 옵션이 포함된 테이블 데이터를 사용하여 파워 스펙트럼 밀도 곡선을 정의할 수 있습니다.



  • 유형: PSD(가속도) 대 주파수 및 PSD(힘) 대 주파수의 두 가지 옵션이 있습니다.
  • 데이터 보간: 대수 X 및 Y 방향으로 테이블에 입력된 데이터 값을 보간합니다.

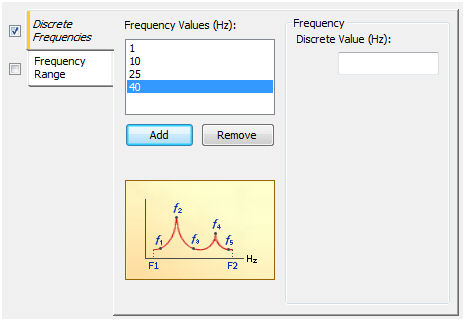

이산 주파수:

• 주파수 값(Hz): 리스트에 값을 추가하여 이산 주파수를 지정할 수 있습니다.

주파수 범위:

직접 주파수 응답(선형)

직접 주파수 응답(대수)

모달 주파수 응답(선형)

모달 주파수 응답(대수)

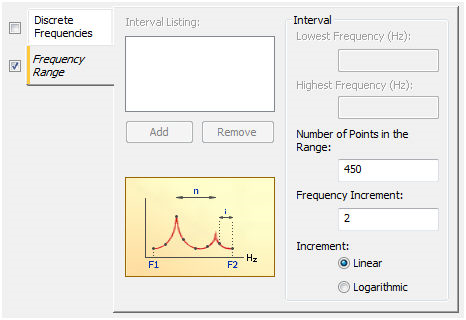

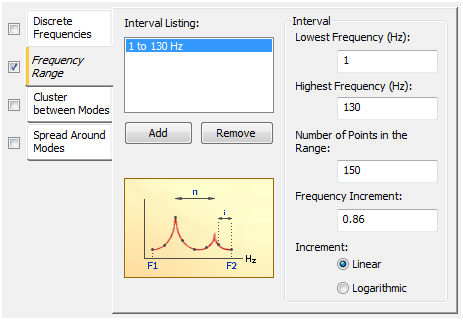

• 선형:
  • 범위에서의 점 수: 주파수 점 수를 정의합니다. 이 값은 가장 낮은 주파수 범위 및 가장 높은 주파수 범위뿐만 아니라 주파수 증분에도 연결됩니다.
  • 주파수 증분: 가장 낮은 주파수 범위와 가장 높은 주파수 범위 사이의 범위 증분을 정의합니다. 이 값은 점 수에 연결됩니다.

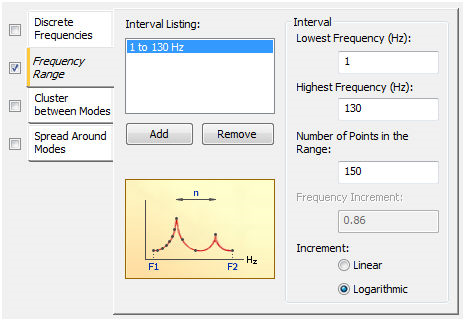

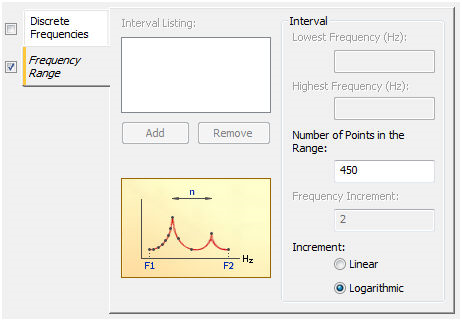

• 대수:
  • 범위에서의 점 수: 가장 낮은 주파수 및 가장 높은 주파수 범위 내에서 대수 점 수를 정의합니다.
• 하위 범위 제한:
  • 가장 낮은 주파수(Hz): 관심 있는 주파수 범위의 가장 낮은 주파수를 정의합니다.
  • 가장 높은 주파수(Hz): 관심 있는 주파수 범위의 가장 높은 주파수를 정의합니다.

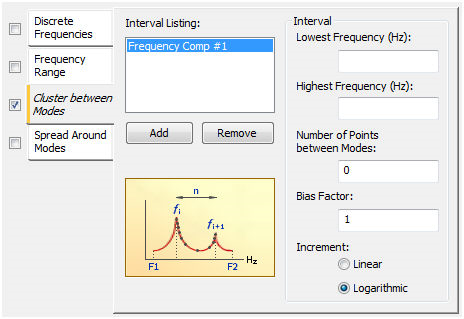

모드 간 클러스터:

선형

대수

• 하위 범위 제한:
  • 가장 낮은 주파수(Hz): 관심 있는 주파수 범위의 가장 낮은 주파수를 정의합니다.
  • 가장 높은 주파수(Hz): 관심 있는 주파수 범위의 가장 높은 주파수를 정의합니다.
• 모드 간 점 수: 모드 간 점 수를 정의합니다.
• 바이어스 계수: 점을 찾는 방법을 정의합니다. 값 1은 균일한 간격의 점을 나타내고 1.0보다 큰 값은 세트의 끝쪽으로 점이 치우쳐 있는 것을 나타내며 1.0보다 작은 값은 세트의 중심쪽으로 점이 치우쳐 있는 것을 나타냅니다. 예를 들면 집합이 f_lowest -> f_w1으로 정의되어 있으면 f_w1 -> f_w2 및 f_wn ->f_highest입니다.

모드 주위 확산:

• 하위 범위 제한:
  • 가장 낮은 주파수(Hz): 관심 있는 주파수 범위의 가장 낮은 주파수를 정의합니다.
  • 가장 높은 주파수(Hz): 관심 있는 주파수 범위의 가장 높은 주파수를 정의합니다.
• 모드당 확산 점 수: 모드 주위 백분율 확산 내의 점 수를 정의합니다.
• 백분율 확산: 고유 주파수의 각 측면에서 +/- 백분율을 정의합니다.

충격/응답 스펙트럼

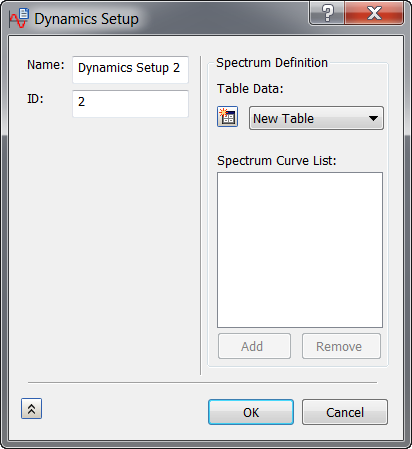

충격/응답 스펙트럼 해석에 대한 동적 설정을 시작하려면 트리의 하위 사례에서 동적 설정을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

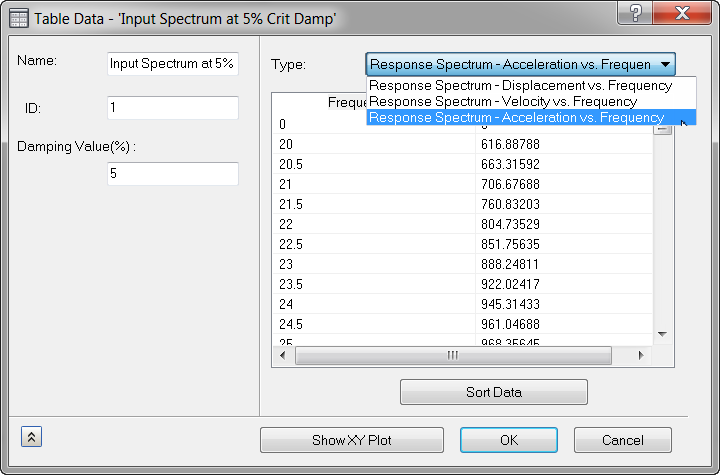

새 테이블 정의 아이콘을 클릭하여 테이블 데이터 대화상자를 엽니다.

유형: 드롭다운에서 응답 스펙트럼 유형을 선택한 후 2열로 구성된 테이블의 관련 숫자 데이터를 아래 필드에 붙여넣습니다.

이름: 설명적인 테이블 이름을 추가합니다.

댐핑 값: 임계 댐핑 백분율을 입력합니다.
