Advance Steel 확장을 통해 동기화 프로세스를 사용하여 Advance Steel에서 변경된 내용으로 Revit 모델을 업데이트할 수 있습니다.
동기화는 전체 구조를 다시 가져올 필요 없이 .smlx 형식을 사용하여 수정 사항을 업데이트할 수 있는 프로세스입니다.
동기화 워크플로우:
- .smlx 형식의 확장을 사용하여 모델을 구조 요소와 함께 Revit에서 Advance Steel로 내보냅니다.
- Revit 모델을 수정할 경우 Revit에서 수정된 모델을 다른 .smlx 파일로 다시 내보냅니다.

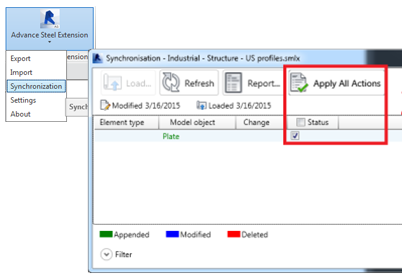

- Advance Steel로 돌아간 다음 동기화 대화상자에서 수정된 .smlx 파일을 로드합니다
(로드).
- 수정된 .smlx 파일이 이미 로드된 모델과 비교됩니다. 두 모델 버전 간의 모든 수정 사항이 표시됩니다. 각 객체에 대한 수정 사항이 필터링할 수 있는 리스트에 나타납니다.
- 동기화 프로세스는 새 객체 또는 기하학적 변경 사항(단면 크기, 위치, 회전 등)이 있는 기존 객체를 모두 수정됨으로 표시합니다.
- 일련의 옵션을 사용하여 부분적 또는 전체적으로 수정 사항을 적용할 수 있습니다.
캔버스에서 선택한 요소 강조 표시

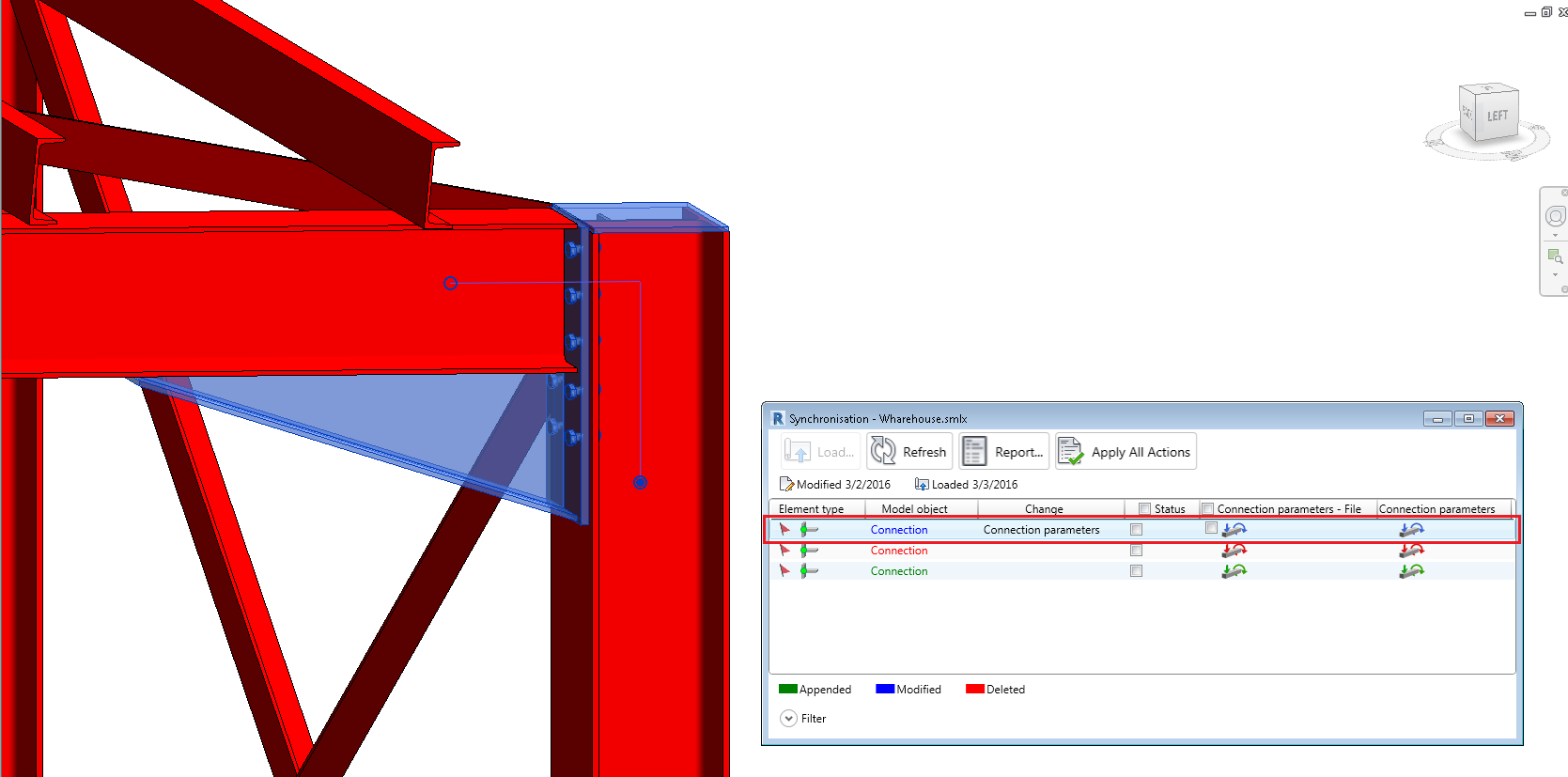

신속하게 Revit 모델 객체를 찾으려면 동기화 대화상자 내의 선(수정 또는 삭제됨)을 두 번 클릭하여 모델의 객체를 강조 표시하고 확대할 수 있습니다. 요소가 현재 뷰에서 보이지 않으면 요소가 보이는 뷰가 열립니다. 모든 프로젝트 뷰에서 요소가 보이지 않는 경우 보이는 뷰를 찾을 수 없다는 경고 메시지가 표시됩니다.

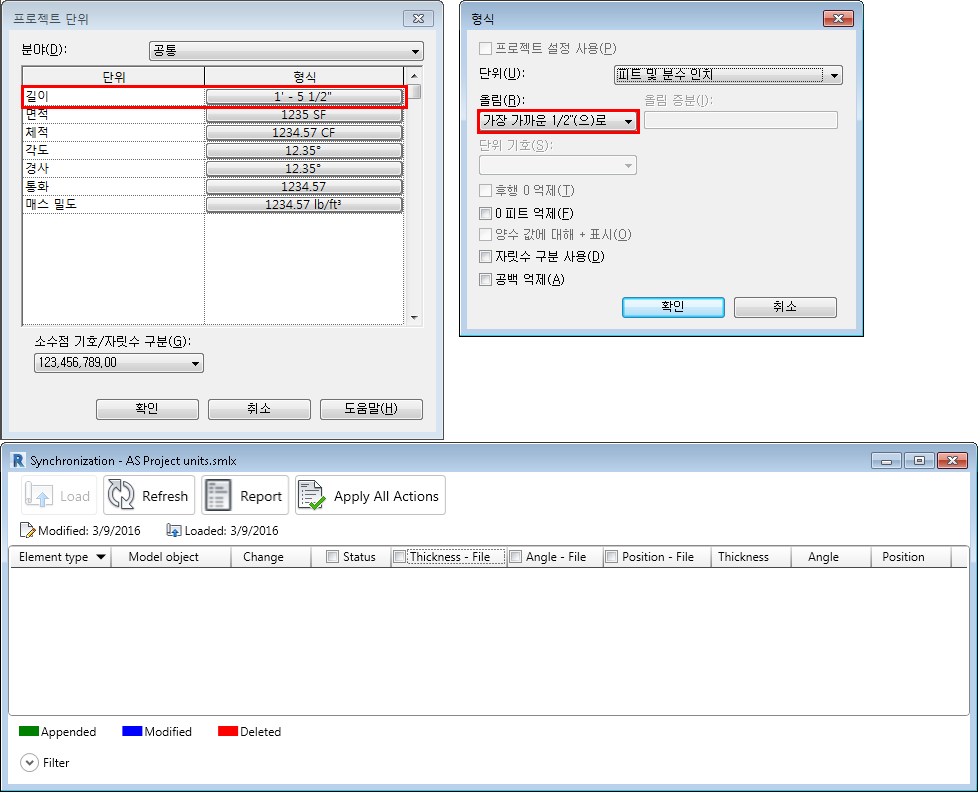

동기화 및 프로젝트 단위

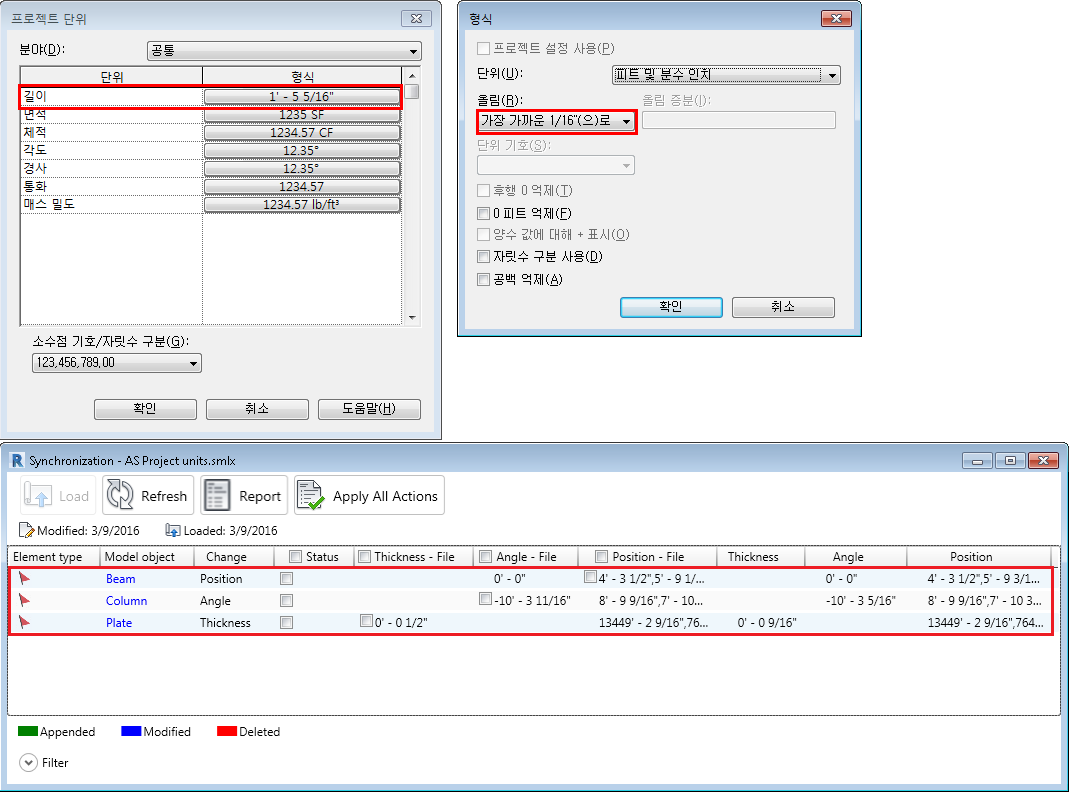

동기화 대화상자는 Revit 프로젝트 단위 대화상자에서 설정된 단위 및 공차로 작동합니다.
프로젝트 단위 대화상자에서 단위 공차를 수정하여 동기화 대화상자 내에 표시되는 수정된 선의 수를 관리할 수 있습니다.

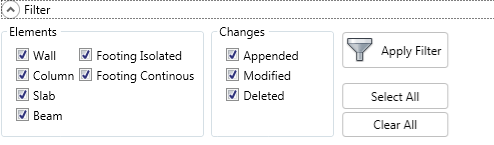

필터가 적용된 주 눈금 상자
동기화 대화상자에서 주 눈금 상자가 적용된 필터와 함께 작동합니다. 필터를 사용하여 객체를 선택하고 주 눈금 상자를 활성화한 경우 해당 선에만 개별 눈금 상자가 선택됩니다.

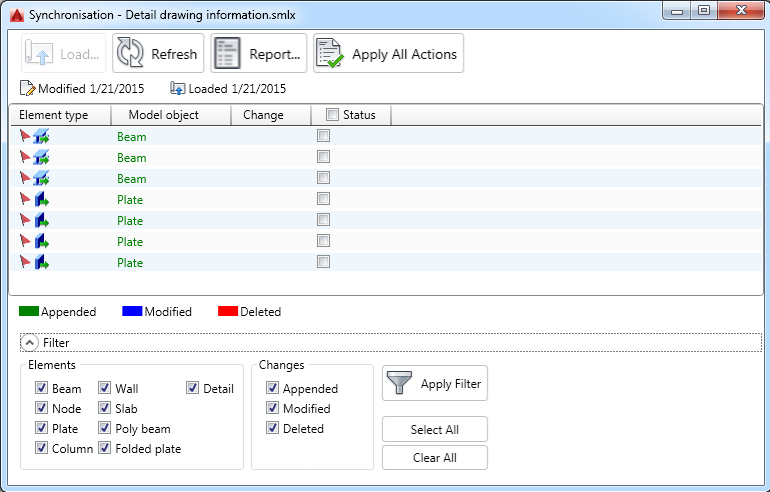

| 동기화 대화상자 - 주 눈금 상자 | 동기화 대화상자 - 선택 필터 |
|---|---|
|
|
다음 이미지에 예가 있습니다.
기둥 요소가 표시되도록 선택되었습니다(
). 상태 주 눈금 상자가 선택되었습니다(
). 모든 객체가 다시 표시되었습니다(
).
대화상자에서 기둥 선의 개별 눈금 상자만 선택되었음을 알 수 있습니다.
동기화 대화상자의 위치 및 간격띄우기 표시

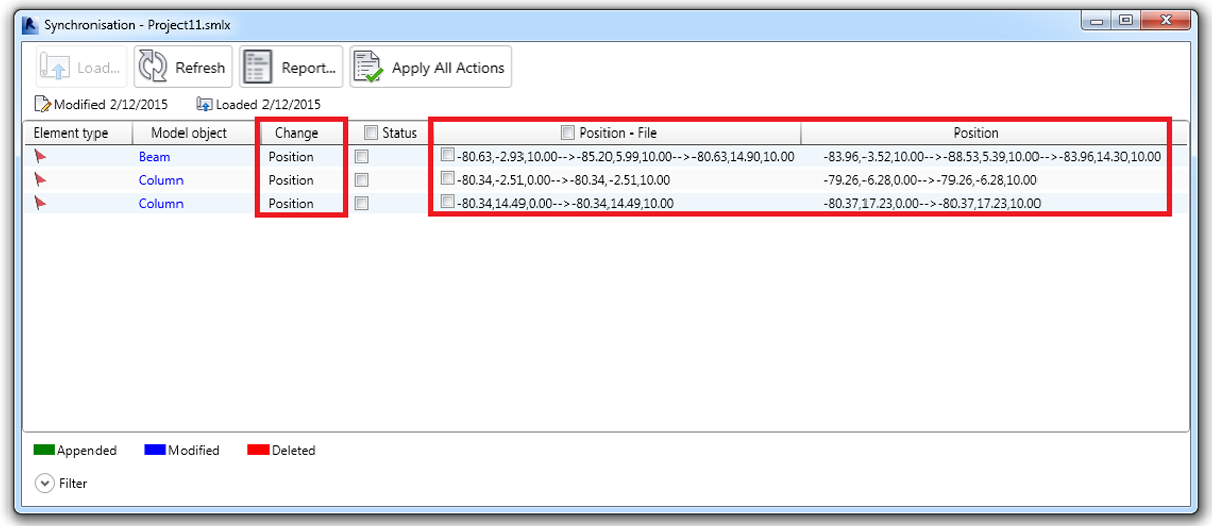

동기화 대화상자는 위치 및 간격띄우기 변경 사항을 모두 단일 수정 선에 표시합니다. 시스템 축의 시작 점과 끝 점 좌표를 묻는 메시지가 표시됩니다. 이것은 곡선 보를 포함하여 모든 선형 요소에 적용됩니다.

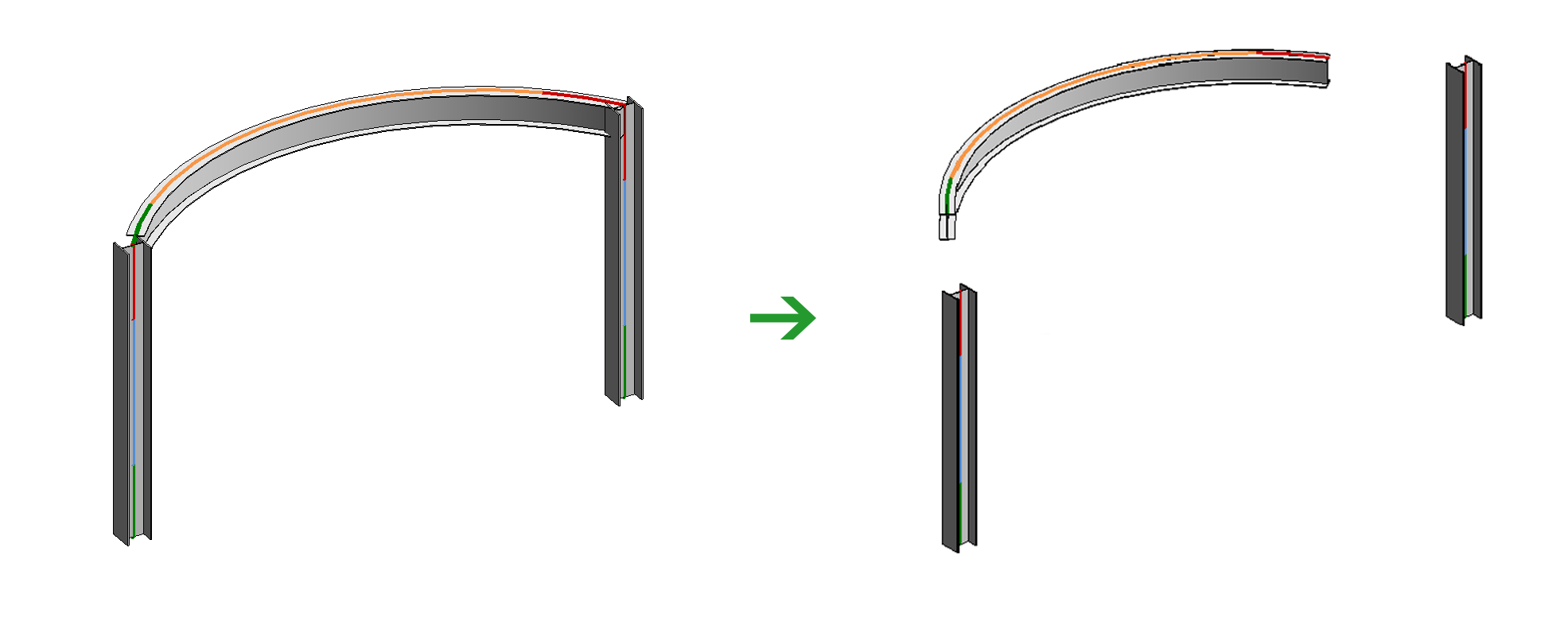

직선 축은 "0,0,0->1500,0,0" 구문을 사용한 2개의 점으로 정의되고 곡선 보 축은 "0,0,0->1500,1500,0->3000,0,0" 3개의 점으로 정의됩니다. 여기서 가운데 좌표는 곡선 보의 중간점을 나타냅니다.

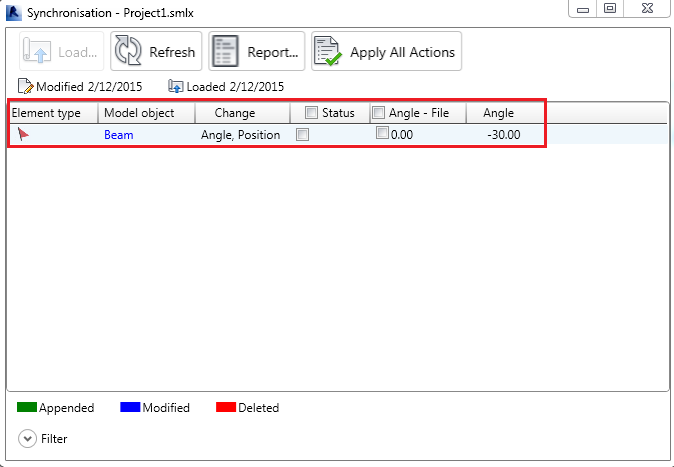

Revit 동기화 대화상자의 보 및 기둥 회전
보 및 기둥 단면 회전이 Revit에서 확인되고 동기화 대화상자에 의해 적용됩니다.
각도 단어를 포함한 메뉴에 변경 사항이 표시됩니다.
Revit에서 플레이트 동기화
Revit에서 다음 플레이트 수정을 동기화할 수 있습니다.
- 위치
- 모양
- 두께
- 재료
위에서 언급된 기능을 표시하기 위해 Revit에서 모델을 내보낸 다음 Advance Steel에서 가져왔습니다. 여기서 구조 요소 간에 여러 가지 연결이 모델링되었습니다. 이 단계 후, Advance Steel에서 다시 모델을 내보냈고 플레이트 객체가 초기 Revit 모델에서 동기화되었습니다.
아래 이미지에 있는 예를 참고하십시오.
| Advance Steel 모델 | Revit 모델 | Revit 동기화 프로세스 | 동기화된 Revit 모델 |
|
|
|
|
- 위치
다음 예에서는 모서리 기준 판이 Advance Steel 모델에서 90도로 회전되었습니다.
이 수정 사항이 Revit 모델에서 다시 동기화될 때 차이는 위치 변경으로 확인됩니다.

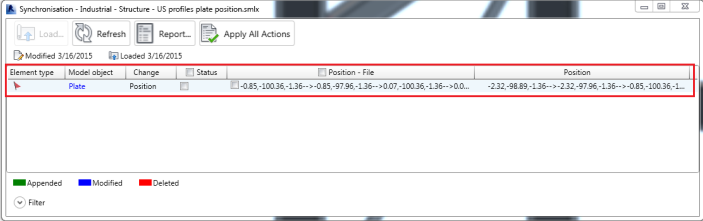

동기화 대화상자는 플레이트를 정의한 다음 인터페이스에 "-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à …"로 표시되는 각 점의 좌표를 비교합니다.
변경 사항이 적용되면 모서리 기준 판이 새 위치로 회전됩니다.
| Advance Steel 모델 | Revit 모델 | Revit 동기화 프로세스 | 동기화된 Revit 모델 |
|
|
|
|

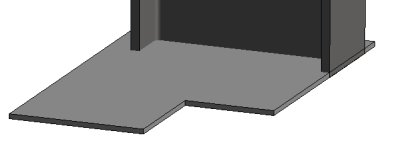

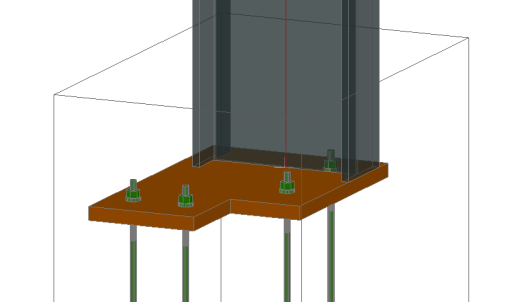

- 모양

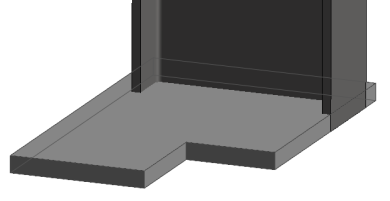

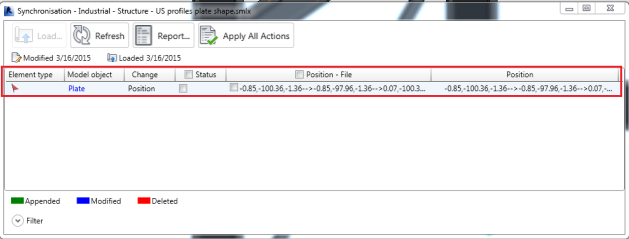

다음 예에서는 기준 판 모양이 Advance Steel 모델에서 수정되었습니다. 이 수정 사항이 Revit 모델에서 다시 동기화될 때 차이는 위치 변경으로도 확인됩니다. 동기화 대화상자는 플레이트를 정의한 다음 인터페이스에 "-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à …"로 표시되는 각 점의 좌표를 비교합니다.
변경 사항이 적용되면 그에 따라 플레이트 모양이 수정됩니다.
| Advance Steel 모델 | Revit 모델 | Revit 동기화 프로세스 | 동기화된 Revit 모델 |
|
|
|
|
- 두께

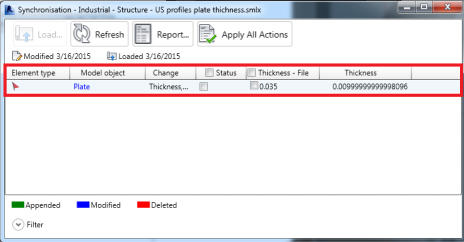

다음 예에서는 플레이트 두께가 Advance Steel 모델에서 증가되었습니다. 이 수정 사항이 Revit 모델에서 다시 동기화될 때 차이는 두께 변경으로 확인됩니다. 수정 사항이 적용되면 새 값에 따라 플레이트 두께가 변경됩니다.
| Advance Steel 모델 | Revit 모델 | Revit 동기화 프로세스 | 동기화된 Revit 모델 |
|
|
|
|
- 재료

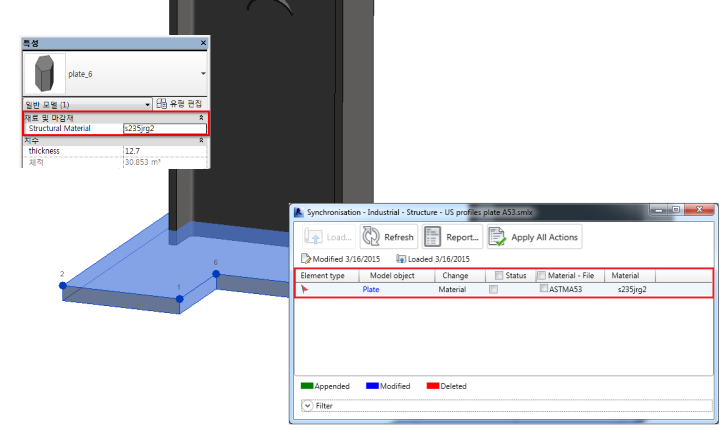

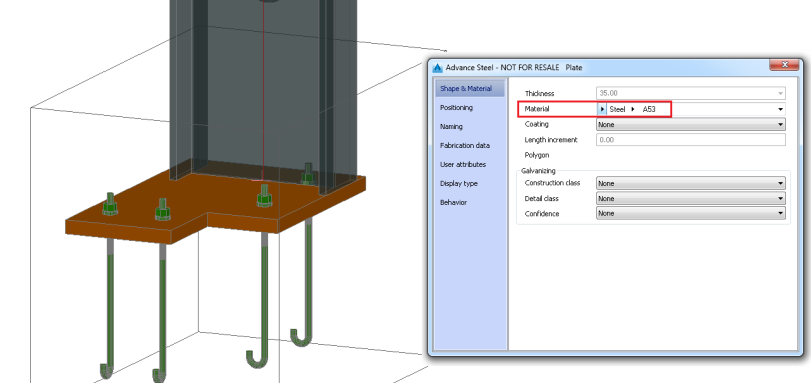

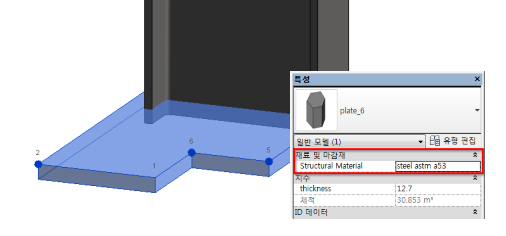

다음 예에서는 기준 판 재료가 Advance Steel에서 "Steel ASTM A53"으로 수정되었습니다. 그런 다음 이 수정은 Revit 프로젝트에서 동기화되었습니다. 차이는 재료 변경으로 확인됩니다. 수정 사항이 적용되면 새 값에 따라 플레이트 재료가 변경됩니다.
| Advance Steel 모델 |
|
| Revit 모델 동기화 프로세스 |
|
| 동기화된 Revit 모델 |
|
