Advance Steel Revit Extension을 사용하여 Revit과 Advance Steel 간에 레벨, 강철 보, 플레이트, 목재, 콘크리트 요소, 그레이팅, 일부 연결 요소와 일부 빔 및 플레이트 피쳐와 같이 많은 요소를 전송할 수 있습니다.
Advance Steel은 구조 엔지니어와 사용하기 쉬운 강철 상세 응용프로그램이 필요한 강철 상세 작업자용으로 설계되었습니다. Advance Steel은 세부화 및 문서화(BOM)의 자동 프로세스를 통해 시간을 절약함으로써 프로젝트 작성 도중 생산성 증대에 도움이 되는 전용 모델링 및 상세 옵션을 제공합니다.
Advance Steel Revit Extension의 기본 목적은 제작 데이터를 자동으로 생성하기 위해 다른 소프트웨어에서 구조 모델(보, 기둥, 플레이트, 구조 콘크리트 요소)을 Advance Steel로 가져오는 것입니다.
전송된 파일 형식
.smlx(Steel markup language) 형식은 확장에서 사용되는 기본 형식이지만, IFC, CIS/2, PSS, SDNF의 다른 형식도 지원됩니다.
전송된 요소(.smlx)
Revit과 Advance Steel 간에 레벨, 강철 보, 플레이트, 목재, 콘크리트 요소, 그레이팅, 일부 연결 요소, 일부 보 피쳐 및 플레이트 피쳐와 같이 많은 요소를 전송할 수 있습니다. 모든 요소 전송은 각 응용프로그램(Revit과 Advance Steel)의 피쳐 범위 및 제한 사항에 따라 달라집니다. 전송된 요소에 대한 자세한 내용은 아래 테이블을 참고하십시오.
| 클래스 | 객체 유형 | REVIT에서 ADVANCE STEEL로 | ADVANCE STEEL에서 REVIT으로 |
|---|---|---|---|
| 일반 | 레벨 |
|
|
| 그리드 |
|
|
|
| 강철 보 | 보 |
|
|
| 기둥 |
|
|
|
| 복합 보 | X |
|
|
| 용접 보 | X |
|
|
| 테이퍼된 보 | 해당 없음 |
|
|
| 곡선 보 |
|
|
|
| 폴리 보 | 해당 없음 |
|
|
| 접힌 보 | 해당 없음 | X | |
| 알루미늄 보 | X |
|
|
| 플레이트 | 직사각형 플레이트 |
(AS-Revit-AS)
|
|
| 폴리곤 플레이트 |
(AS-Revit-AS)
|
|
|
| 원형 플레이트 |
(AS-Revit-AS)
|
|
|
| 접힌 플레이트 | 해당 없음 |
|
|
| 비틀려 접힌 플레이트 | 해당 없음 |
|
|
| 원추형 접힌 플레이트 | 해당 없음 |
|
|
| 목재 | 판재 보 |
|
|
| 콘크리트 요소 | 벽 |
|
|
| 폴리곤 벽 |
|
|
|
| 슬래브 |
|
|
|
| 폴리곤 슬래브 |
|
|
|
| 콘크리트 보 |
|
|
|
| 콘크리트 곡선 보 |
|
|
|
| 콘크리트 기둥 |
|
|
|
| 독립 기초 |
|
|
|
| 연속 기초 |
|
|
|
| 그레이팅 | 표준 그레이팅 | 해당 없음 |
|
| 철근 그레이팅 | 해당 없음 |
|
|
| 가변 그레이팅, 직사각형 | 해당 없음 |
|
|
| 가변 그레이팅, 폴리곤 | 해당 없음 |
|
|
| 연결 요소 | 볼트 | X | X |
| 앵커 | X | X | |
| 전단 스터드 | X | X | |
| 용접 | 해당 없음 | X | |
| 구멍 |
(AS-Revit-AS)
|
(플레이트에만)
|
|
| 보 피쳐 | 줄이기 |
|
X |
| 등고선 |
|
X | |
| 코핑 | 해당 없음 | X | |
| 용접 준비 | 해당 없음 | X | |
| 모서리 절단 | 해당 없음 | X | |
| 코핑(Revit에서) |
(줄이기만)
|
해당 없음 | |
| 플레이트 피쳐 | 줄이기 | 해당 없음 |
|
| 등고선 | 해당 없음 |
(폴리곤만)
|
|
| 용접 준비 | 해당 없음 | X | |
| 모서리 절단 | 해당 없음 |
|
|
| 구조 해석 결과 | Torsor(N,V,M) |
|
X |
| 범례: | |
|---|---|
|
|
소스 응용프로그램에 있으며, 대상 응용프로그램에서 가져옵니다(제한 사항). |
| X | 소스 응용프로그램에 있으며, 대상 응용프로그램에서 가져오지 않습니다. |
| 해당 없음 | 소스 응용프로그램에서 사용할 수 없습니다. |
|
(AS-Revit-AS)
|
Advance Steel에서 Revit으로, 그리고 다시 Advance Steel로 전송합니다. |
플레이트
Advance Steel 플레이트는 Revit에서 플레이트 패밀리로 가져옵니다.

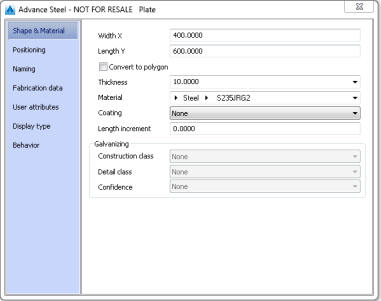

Revit에 플레이트를 가져오려면 설정 메뉴에서 다음을 수행해야 합니다.
- 플레이트 가져오기 옵션을 선택합니다.
- 구조 요소만 가져오기(예: 보, 기둥, 가새 등) 옵션을 선택취소합니다.
이러한 플레이트는 Advance Steel에서 다시 플레이트 객체로 가져옵니다.

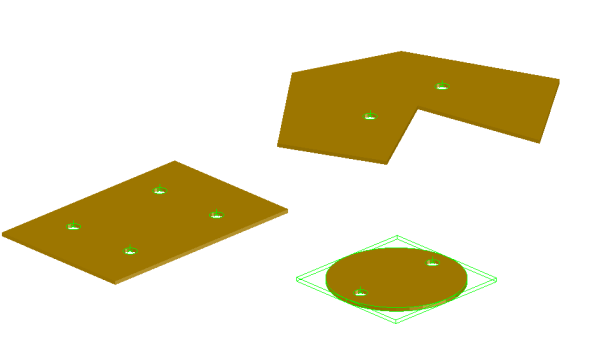

아래 이미지는 Advance Steel에서 직사각형, 폴리곤 및 원형 플레이트를 포함하는 모델을 표시합니다. 모델은 Revit으로 전송된 다음 .smlx를 통해 다시 Advance Steel로 보내졌습니다. 플레이트는 Advance Steel에서 플레이트 객체로 가져옵니다.
| Advance Steel 모델 |
|

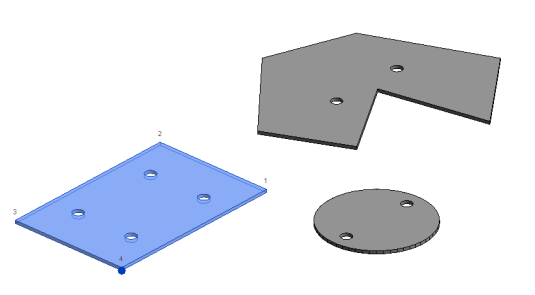

| Revit 모델 |
|

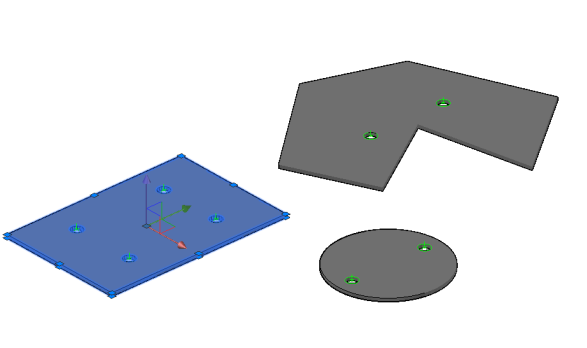

| Advance Steel 모델(.smlx를 통해 가져옴) |
|
빔
보(직선 또는 곡선)가 Revit과 Advance Steel 간에 전송됩니다. Revit에서는 이 객체를 구조 보로 가져옵니다. Advance Steel에서는 이 객체를 보로 가져옵니다.
시작점과 끝점 위치는 유지됩니다.

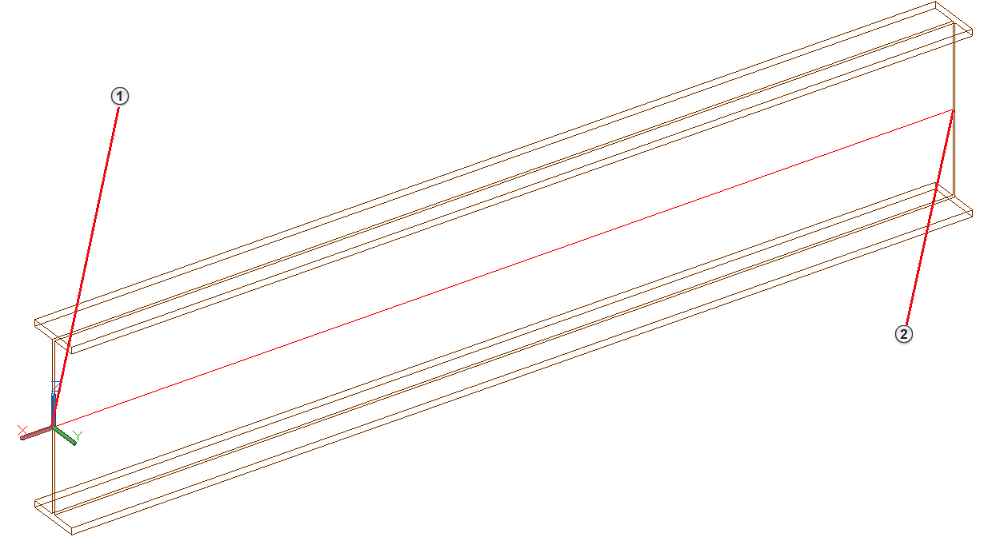

아래 이미지는 Advance Steel에서 Revit으로의 보 전송을 표시합니다.
| Advance Steel | Revit |
|
|
- 시작점
- 끝점
기둥

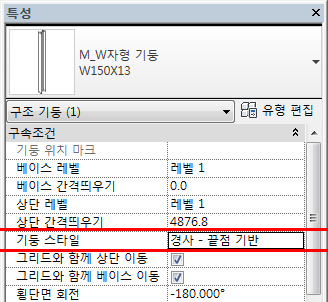

기둥은 Advance Steel 모델의 각도와 상관없이 Revit에서 구조 기둥, 경사 - 끝점 기반으로 전송됩니다. Advance Steel에서는 기둥을 기둥으로 가져오고 모델 역할을 기둥으로 설정합니다.

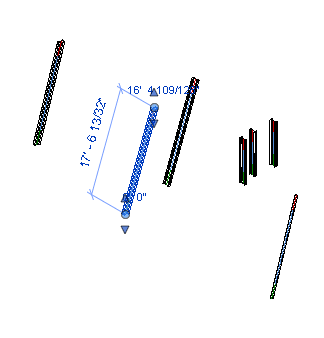

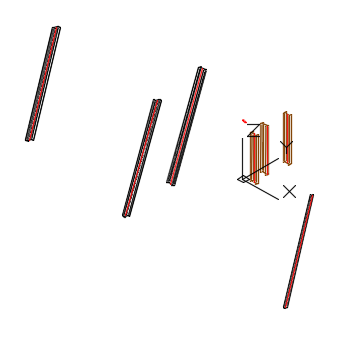

아래 이미지는 Advance Steel에서 여러 개의 경사 및 수직 기둥을 포함하는 모델을 표시합니다. 모델이 Revit으로 전송되었고, 여기서 기둥을 경사 - 끝점 기반 기둥 스타일로 가져왔습니다.
| Advance Steel | Revit |
 |
|
