매핑 데이터베이스를 사용하여 Advance Steel과 Revit 간의 SMLX 단면 전송 중에 요소를 매핑합니다.
매핑 데이터베이스는 GTCMapping2018.mdb입니다. 데이터베이스는 Program Data 폴더에 설치되고 데이터베이스 편집기(예: Microsoft Access)를 사용하여 액세스하고 편집할 수 있습니다.
데이터베이스에는 SMLX 전송, KISS 매핑, CIS2 형식에 대한 PRF 변환 및 볼트 변환과 관련된 테이블이 있습니다. 이것은 종단, 종단 회전, 볼트 및 재료에 대한 매핑 정의를 지원합니다.
매핑은 다음과 같이 존재할 수 있습니다.
- 일대일 매핑 - 각 단면 크기가 개별적으로 매핑됩니다.

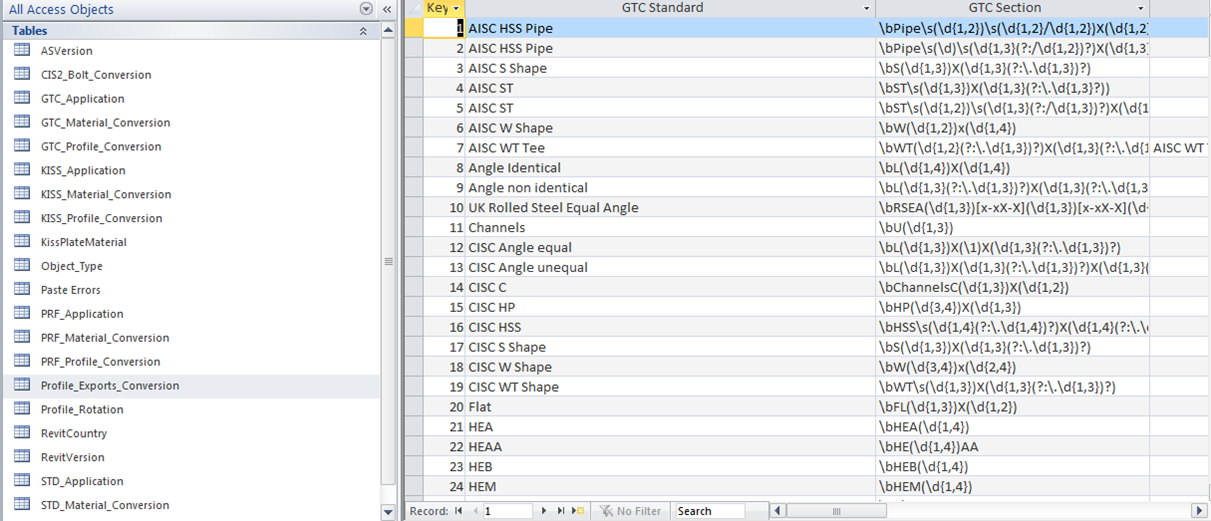

- 규칙 기반 매핑 - (토큰을 사용하는) 특정 규칙이 한 정의 선에 있는 전체 클래스의 매핑을 허용합니다.
현재 Advance Steel Revit 확장 버전에는 미국 영국식, 미국 미터법, 영국, 오스트레일리아, 프랑스, 폴란드 및 인도 Revit 라이브러리에서 가장 많이 사용된 단면에 대한 매핑이 있습니다.
가져오기 중 Advance Steel 또는 Revit에서 요청한 모든 수동 매핑은 나중에 일대일 매핑으로 사용하기 위해 데이터베이스에 저장됩니다.

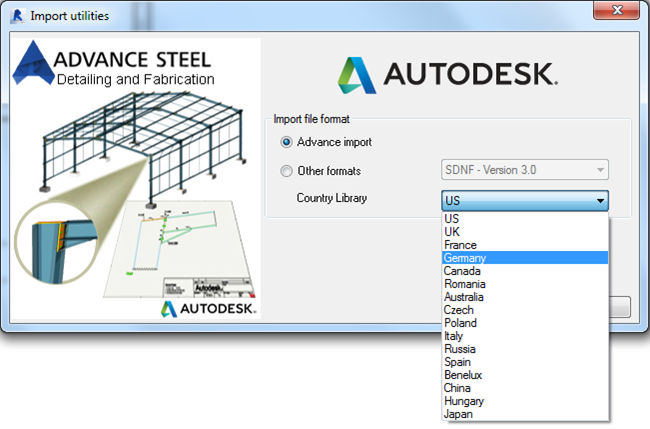

매핑 구성은 국가에 따라 다르게 작성할 수 있으므로, 가져오기/내보내기 중 특정 국가 매핑을 선택할 수 있습니다.

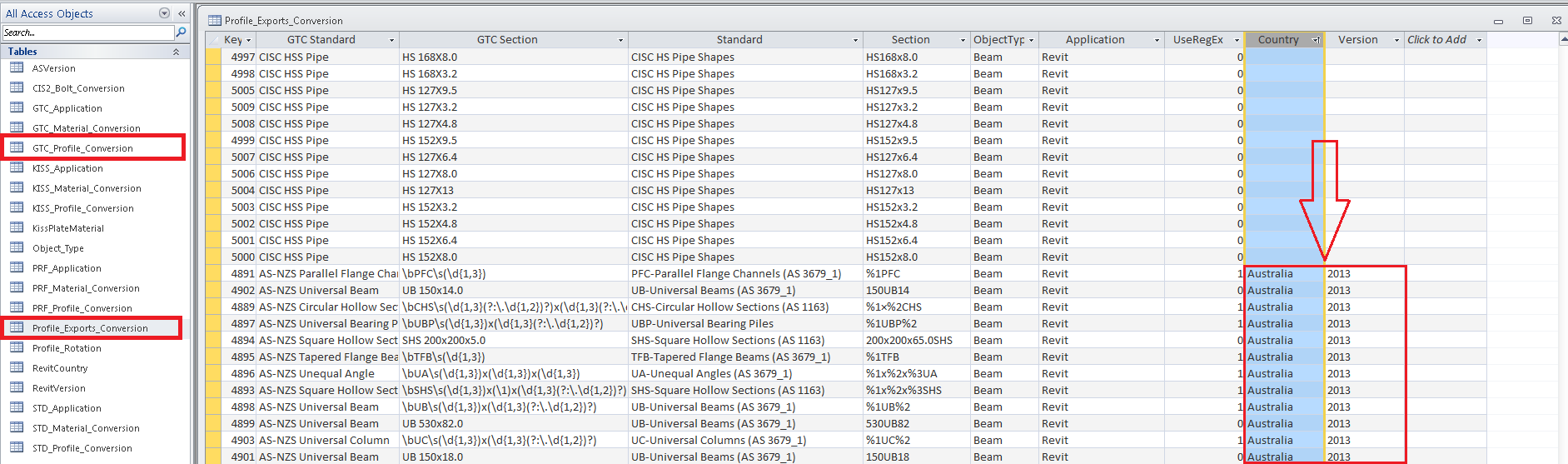

전송 시 사용되는 국가 열의 순서에서 버전 열은 GTCMapping.mdb의 GTC_Profile_Conversion 및 Profile_Export_Conversion 테이블 내의 값으로 채워져야 합니다.
프로파일 이름은 AstorProfiles.mdb 데이터베이스 내에서 변환됩니다. 이 변환은 각 버전마다 다들 수 있습니다. 추가 매핑 선은 새로 변환된 이름을 캡쳐하는 정규 표현식으로 GTCMapping.mdb 데이터베이스 내에 추가되어야 합니다. 이 때문에 매핑 선은 버전 번호를 포함합니다. 해당 국가 의존 열을 읽을 수 있도록 열에는 버전이 있어야 합니다. 그렇지 않으면 전송 시 사용되지 않습니다.
