더 정확하고 일관된 결과를 위해 Revit 패밀리와 Advance Steel 테이블 간, Revit 프로파일 유형과 Advance Steel 단면 이름 간에 일대일 단면 매핑을 포함하는 메커니즘을 사용할 수 있습니다.
Advance Steel Revit Extension에는 Revit 패밀리와 Advance Steel 테이블 그리고 Revit 프로파일 유형과 Advance Steel SectionName 간에 일대일 매핑을 사용하는 매핑 시스템이 있습니다.
Revit에는 다음 국가에 대해 최신 표준에 따라 새로 작성된 패밀리가 있습니다.
- 미국 영국식(AISC 14.1)
- 미국 미터법(AISC 14.1)
- 캐나다(CISC 모양)
- 영국(영국 표준)
- 독일
- 오스트레일리아
- 프랑스
- 폴란드
- 인도
괄호 안에 있는 이름은 새 패밀리가 각 국가 폴더에 저장되는 폴더의 이름을 나타냅니다. 언급된 각 국가의 Structural Framing 및 Structural Columns 폴더에서 패밀리를 찾을 수 있습니다.
이러한 패밀리에는 2개의 새로 작성된 매개변수가 있습니다.
- 패밀리 이름 키
- 단면 이름 키

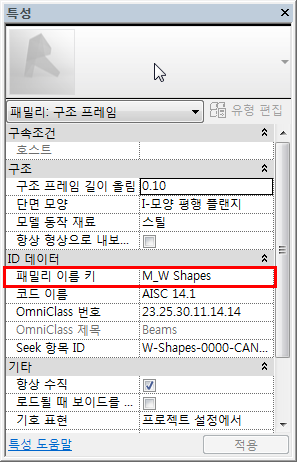

패밀리 이름 키 매개변수는 Advance Steel의 테이블 이름에 일대일로 매핑됩니다. 이 매개변수는 패밀리에 저장됩니다.

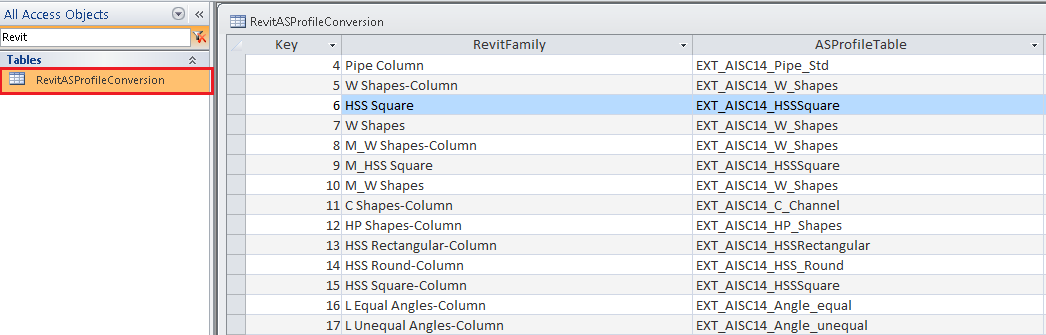

또한 AstorProfiles2018.mdb 내부에는 RevitASProfileConversion이라는 테이블이 있습니다. 이 테이블은 Revit 패밀리 이름 키와 Advance Steel 프로파일 테이블 간 매핑을 저장합니다.

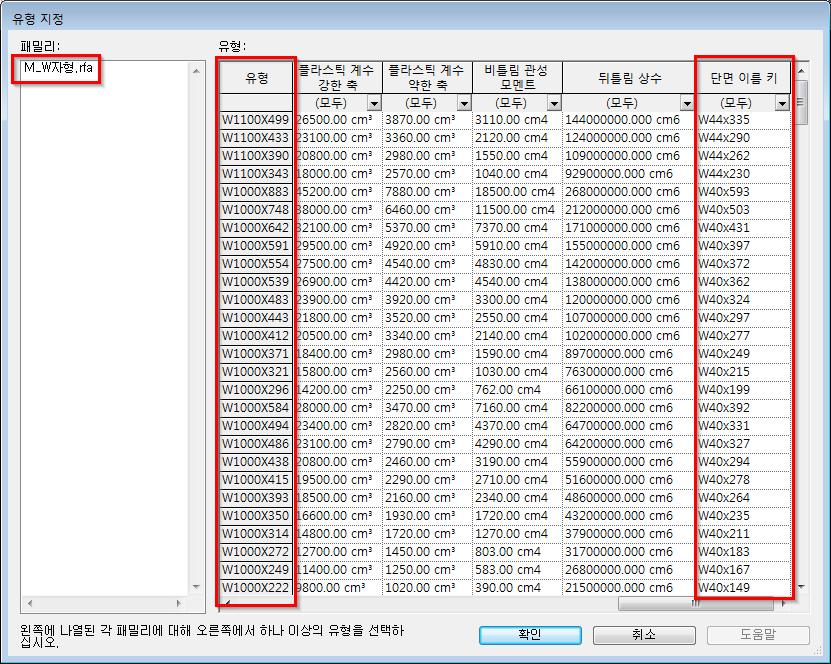

단면 이름 키 매개변수는 Advance Steel에서 프로파일의 단면 이름 값과 일대일로 매핑됩니다. 이 매개변수는 패밀리에 저장됩니다.
확장은 모든 Revit 패밀리에서 지정된 경로의 (FamilyNameKey, RFAFilePath, RFAFileDate)를 추출한 다음 나중에 가져올 때 사용되는 .xml 파일을 작성합니다.
- 처음 확장을 시작할 때 색인 파일이 작성됩니다.

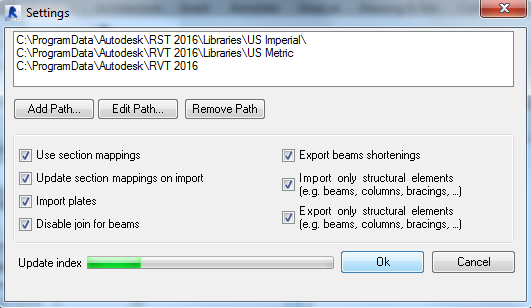

- 새 경로를 추가하면 경로의 모든 패밀리가 색인화됩니다. 진행 막대가 나타나 상황을 알려줍니다.
- 경로를 제거하면 색인이 업데이트됩니다.
GTCMapping 데이터베이스에서 3개의 테이블(GTC_Profile_Conversion, Profile_Exports_Conversion, Profile_Rotation)을 사용하는 이전 메커니즘은 여전히 있고 새 메커니즘이 프로파일을 매핑할 수 없을 때 보조 옵션으로 사용됩니다.
