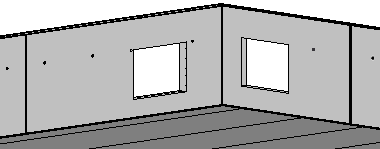

구조 벽 및 바닥을 조합에 대해 구성 가능한 패널로 분할합니다.
구조 벽, 구조 바닥 및 기초 슬래브에 대해 프리캐스트
(분할) 도구를 사용하여 문서화 및 제작을 위해 패널, 연결, 리프터 및 플레이트의 조합을 작성합니다.
Structural Precast for Revit은 다음 구조 요소에서 조합을 작성합니다.
- 구조 벽
- 구조 바닥
- 기초 슬래브.
- 프리캐스트 탭
세그먼트화 패널
(분할)을 클릭합니다.
- 옵션 막대에서 다중을 선택하여 여러 요소를 선택합니다.
- 도면 영역에서 구조 요소를 선택합니다.
- 옵션 막대에서 완료를 클릭합니다.
- 바닥 및 슬래브에 대한 슬래브 특성 대화상자가 열립니다. 속 빈 코어 슬래브 또는 솔리드 슬래브와 같은 패널에 적절한 바닥 유형을 선택합니다. 그런 다음 확인을 클릭합니다.
부품 및 조합은 구성 대화상자의 설정을 기준으로 작성됩니다.
또한, 도면 영역에서 구조 요소를 선택할 수 있고, 프리캐스트 탭 세그먼트화 패널
(분할)을 클릭합니다.
구조 벽, 구조 바닥 및 기초 슬래브 요소에 대해 분할 도구는 다음을 수행합니다.
- 부품을 작성합니다.
- Revit 분할 명령을 사용하여 부품을 분할합니다.
- 평면 뷰에서 각 조합에 대해 표식기를 추가합니다.
- 연결 및 철근 배근을 배치합니다.
- 부품에서 조합을 작성합니다.
주: 어떤 식으로든 벽 경계를 변경하는 경우, 해당 조합은 세그먼트화 또는 연결 규칙에 대해 고려하지 않고 업데이트됩니다. 올바른 세그먼트화 및 연결이 이루어지려면 수정된 조합을 선택하고 (분할) 도구를 사용합니다. 원래 벽이 아닌 조합을 선택해야 합니다. 그렇지 않으면 기존 분할을 고려하지 않은 채 벽이 분할됩니다.
(분할) 도구를 사용합니다. 원래 벽이 아닌 조합을 선택해야 합니다. 그렇지 않으면 기존 분할을 고려하지 않은 채 벽이 분할됩니다.
