슬래브에 대한 프리캐스트 면적 철근 배근 유형 정의

프리캐스트 슬래브 조합에 대해 면적 철근 배근 유형을 지정합니다.

구성 대화상자의 철근 배근 유형 페이지에 나열된 면적 철근 배근 유형의 편집을 클릭합니다. 열려 있는 대화상자에는 슬래브 철근 배근 유형의 이름이 표시됩니다.

프리캐스트 면적 철근 배근 레이어

이 대화상자의 탭은 솔리드 슬래브 및 대들보 슬래브의 면적 철근 배근 유형에서 레이어를 나타냅니다.

• 을 클릭하면 유형에서 현재 활성 레이어가 제거됩니다.
• 을 클릭하면 유형에 새 레이어가 추가됩니다.

이름	설명
보강재 유형	철근 배근 레이어의 유형을 지정합니다. 철근, 메쉬 또는 트러스입니다(대들보 슬래브에만 해당). 레이어별로 매개변수가 아래에 표시됩니다.
위치	레이어 위치를 지정합니다. 맨 위 또는 맨 아래입니다.
피복 간격띄우기	호스트의 보강 철근 피복에서 철근 배근의 간격띄우기를 지정합니다.

철근 레이어 매개변수

이름	설명
보강 철근 면적 내부
보강 철근 유형	내부적으로 배치된 보강 철근 표준 크기 유형을 지정합니다.
번호	선택한 경우에만 사용할 수 있습니다. 지정된 수의 내부적으로 배치된 보강 철근을 배치하여 호스트를 채웁니다.
거리	선택한 경우에만 사용할 수 있습니다. 내부적으로 배치된 보강 철근을 지정된 거리만큼 떨어져 배치하여 호스트를 채웁니다.
최대 거리	선택한 경우에만 사용할 수 있습니다. 내부적으로 배치된 보강 철근을 최대 거리만큼 떨어져 배치하여 첫 번째 철근과 마지막 철근 간의 거리를 기준으로 호스트를 채웁니다.
철근 방향	가로 또는 세로입니다. 호스트에서 내부적으로 배치된 보강 철근의 방향을 지정합니다.

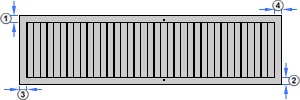

분배 간격띄우기 시작	내부적으로 배치된 첫 번째 보강 철근에서 호스트의 표면까지의 간격띄우기를 지정합니다.
분배 간격띄우기 끝	내부적으로 배치된 마지막 보강 철근에서 호스트의 표면까지의 간격띄우기를 지정합니다.
철근 길이 간격띄우기 시작	내부적으로 배치된 보강 철근의 시작에서 호스트의 표면까지 간격띄우기를 지정합니다.
철근 길이 간격띄우기 끝	내부적으로 배치된 보강 철근의 끝에서 호스트의 표면까지 간격띄우기를 지정합니다.
보강 철근 면적 외부
보강 철근 유형	외부적으로 배치된 보강 철근 표준 크기 유형을 지정합니다.
번호	선택한 경우에만 사용할 수 있습니다. 지정된 수의 외부적으로 배치된 보강 철근을 배치하여 호스트를 채웁니다.
거리	선택한 경우에만 사용할 수 있습니다. 외부적으로 배치된 보강 철근을 지정된 거리만큼 떨어져 배치하여 호스트를 채웁니다.
최대 거리	선택한 경우에만 사용할 수 있습니다. 외부적으로 배치된 보강 철근을 최대 거리만큼 떨어져 배치하여 첫 번째 철근과 마지막 철근 간의 거리를 기준으로 호스트를 채웁니다.
철근 방향	가로 또는 세로입니다. 호스트에서 외부적으로 배치된 보강 철근의 방향을 지정합니다.
철근 길이 간격띄우기 시작	외부적으로 배치된 보강 철근의 시작에서 호스트의 표면까지 간격띄우기를 지정합니다.
철근 길이 간격띄우기 끝	외부적으로 배치된 보강 철근의 끝에서 호스트의 표면까지 간격띄우기를 지정합니다.
분배 간격띄우기 시작	외부적으로 배치된 첫 번째 보강 철근에서 호스트의 표면까지의 간격띄우기를 지정합니다.
분배 간격띄우기 끝	외부적으로 배치된 마지막 보강 철근에서 호스트의 표면까지의 간격띄우기를 지정합니다.

메쉬 레이어 매개변수

이름	설명
선조립 유형	메쉬 표준 크기 유형을 지정합니다.
경도 간격띄우기 시작	경도 보강 철근의 시작에서 호스트의 표면까지 간격띄우기를 지정합니다.
경도 간격띄우기 끝	경도 보강 철근의 끝에서 호스트의 표면까지 간격띄우기를 지정합니다.
횡단 간격띄우기 시작	횡단 보강 철근의 시작에서 호스트의 표면까지 간격띄우기를 지정합니다.
횡단 간격띄우기 끝	횡단 보강 철근의 끝에서 호스트의 표면까지 간격띄우기를 지정합니다.
