Advance Steel Extension for Revit을 사용하여 해석 결과를 Revit 프로젝트에서 Advance Steel 모델로 전송할 수 있습니다.
워크플로우

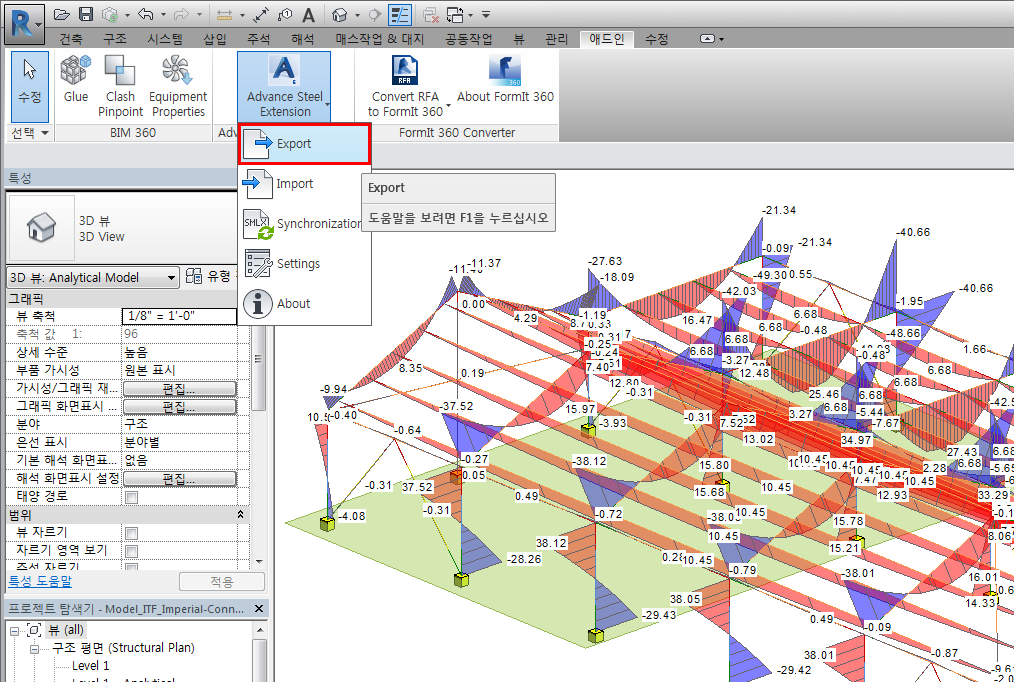

해석 결과는 .smlx 형식을 사용하여 전송됩니다. Revit에서 Add-Ins 탭에 위치한 Advance Steel Extension의 내보내기 명령을 사용하여 모델 또는 모델에서 선택한 일부를 내보내야 합니다.

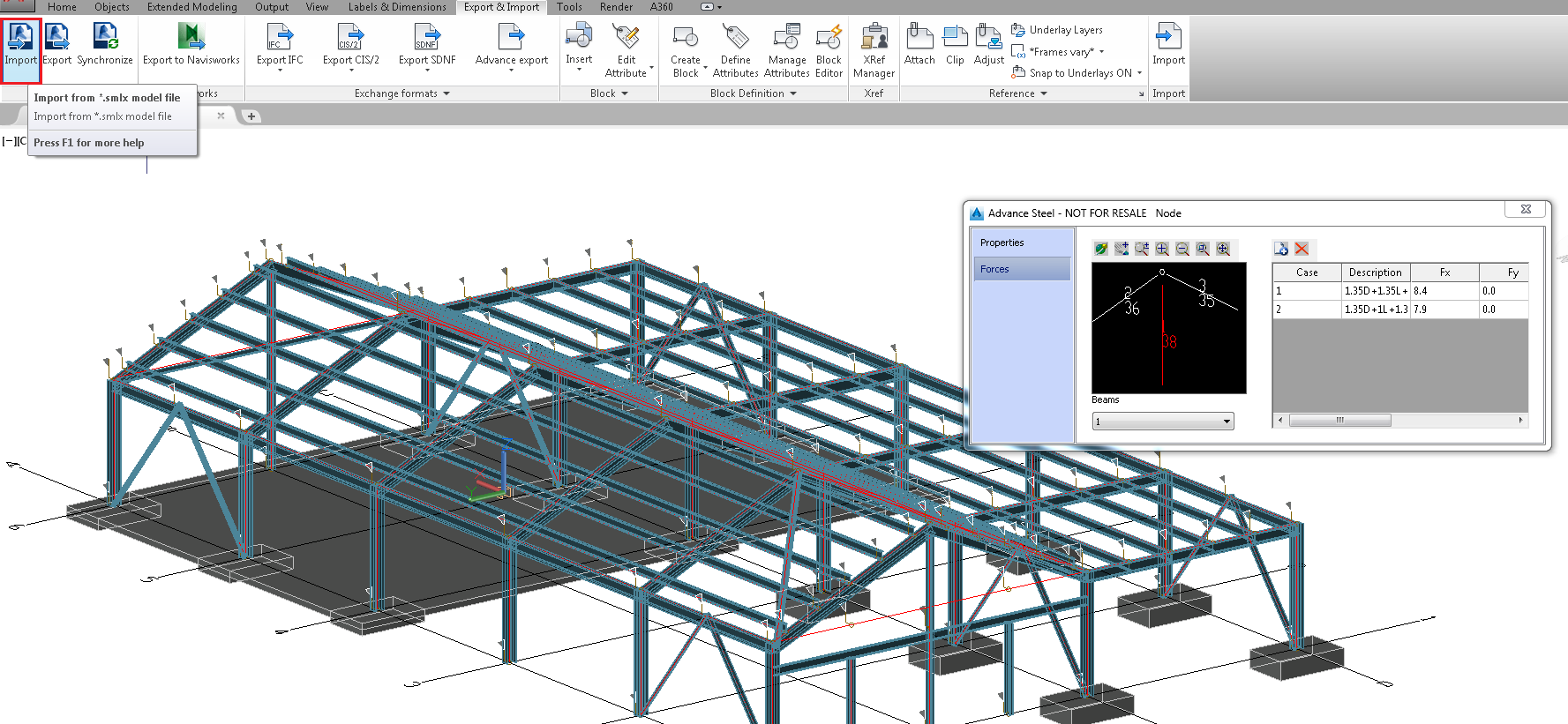

그런 다음 내보내기 및 가져오기 탭에 있는 Revit 가져오기 명령을 사용하여 Advance Steel에서 smlx 파일을 가져옵니다. Revit의 해석 결과를 포함하는 해석 노드가 각 필수 보 끝에 작성됩니다.
해석 노드는 Advance Steel 동기화 대화상자 내에서도 표시됩니다. 이 대화상자에서 노드 삭제를 지정하고, 새 노드를 작성하거나 임의의 노드 내 해석 결과 값을 수정할 수 있습니다.

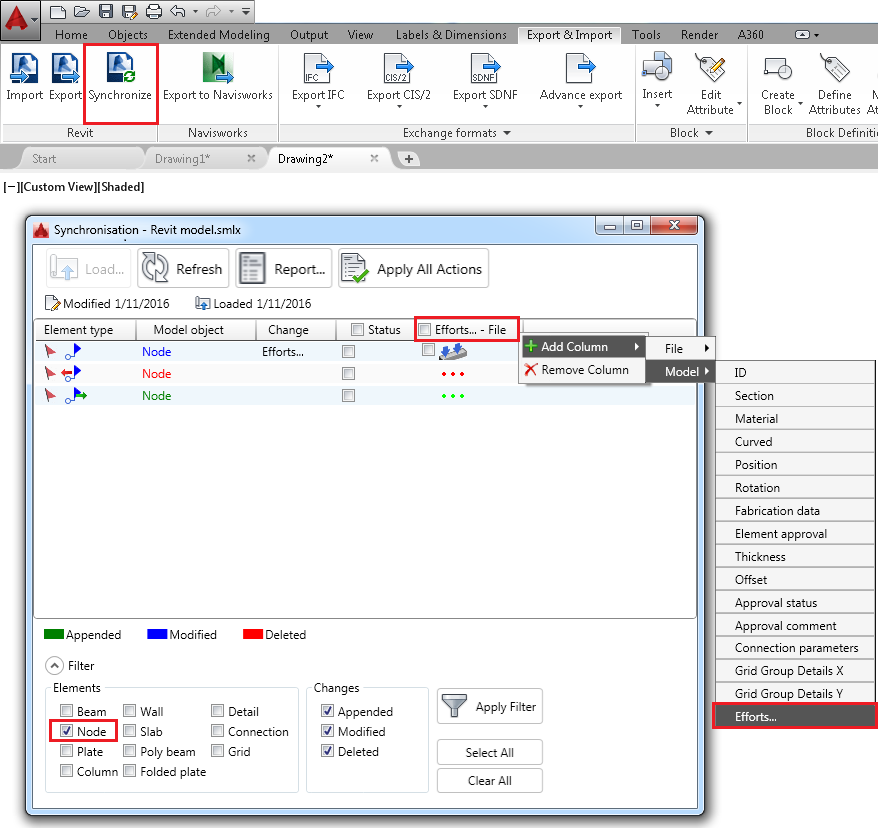

동기화 대화상자에는 노드 필터가 있어서 사용할 경우 대화상자에서 노드 선만 표시됩니다. 노드 내부, 파일(smlx 파일) 또는 모델의 힘 및 모멘트 값을 표시하기 위해 두 개의 열이 표시됩니다. 열 이름은 "작용력…-파일" 및 "작용력…"이고 머리글을 마우스 오른쪽 버튼으로 클릭하면 액세스할 수 있습니다.

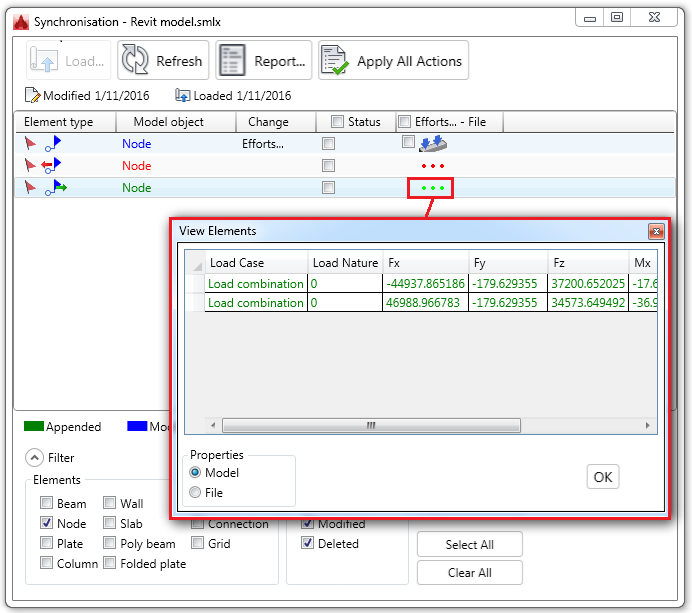

각각의 힘 또는 모멘트 방향에 대해 smlx 파일 및 모델 간의 차이점은 개별 대화상자에 표시됩니다. 각 동기화 선의 세 개 점을 두 번 클릭하여 이 대화상자에 액세스할 수 있습니다.
전송되는 항목
하중 조합의 해석 결과만 Revit 프로젝트에서 Advance Steel의 해석 노드로 전송됩니다.

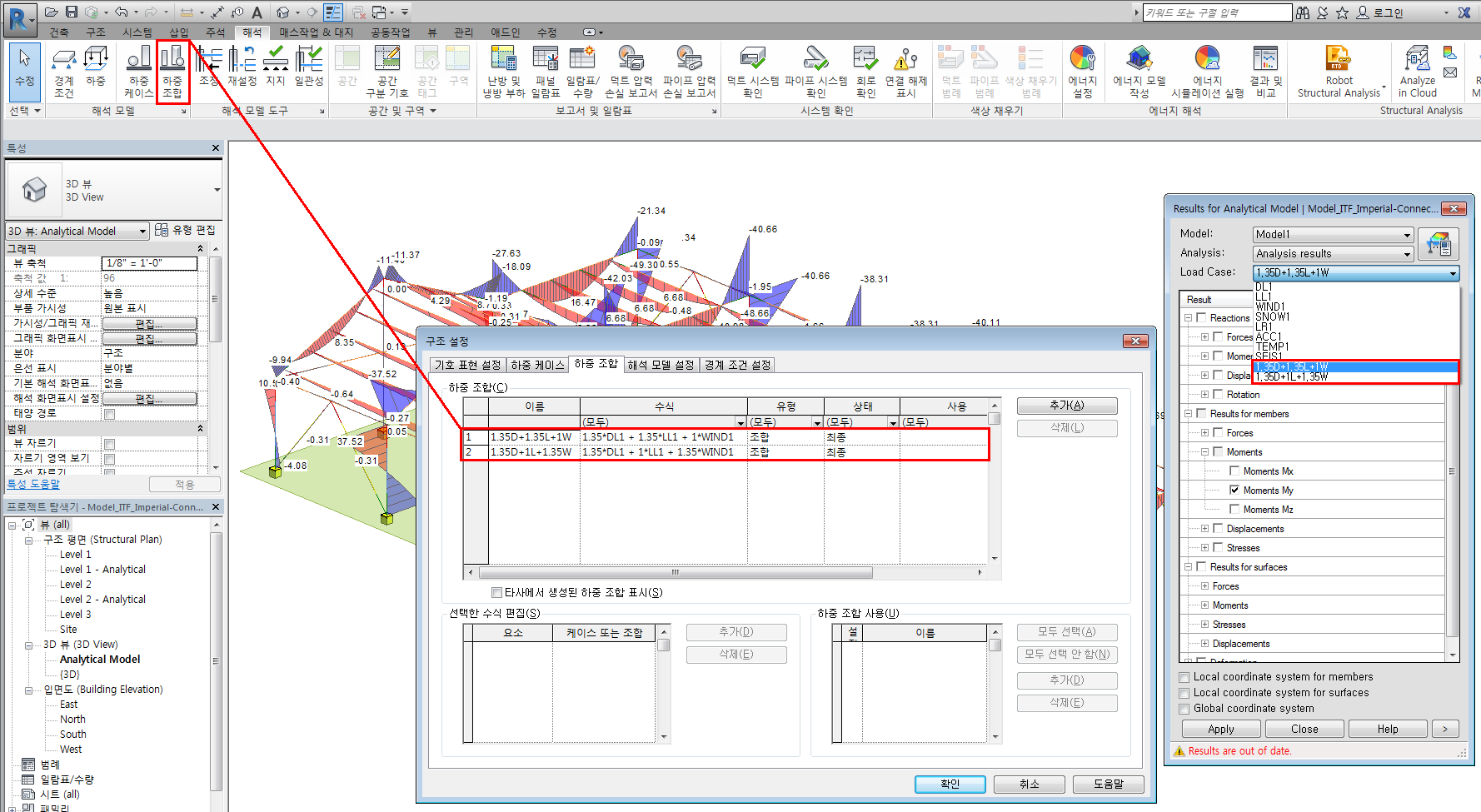

다음 이미지에서 Revit의 하중 조합 창은 두 가지 하중 조합 케이스만 표시합니다. Robot Structural Analysis Toolkit은 다음 두 가지 하중 조합에 대한 해석 결과뿐만 아니라 기타 여러 하중 케이스를 식별합니다.

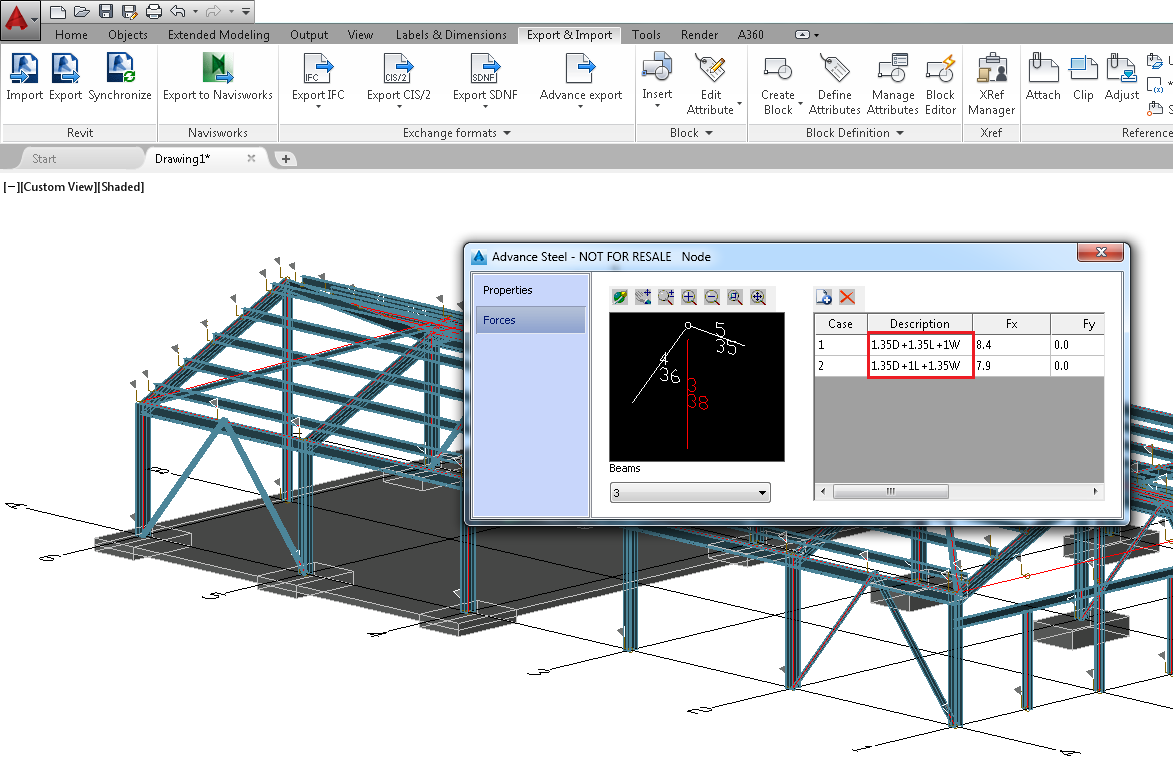

Revit 모델을 Advance Steel로 가져옵니다. 해석 노드의 특성 대화상자는 Revit의 두 가지 하중 조합 케이스에 대한 값만 표시합니다. 하중 케이스는 가져오지 않습니다.
