모델에 추가하는 경우 교환 가능한 내포된 구성요소가 있는 패밀리를 작성할 수 있습니다.
내포된 패밀리에서 패밀리의 유형을 제어하려면 패밀리 유형 매개변수를 작성합니다. 이 매개변수는 인스턴스(instance) 또는 유형 매개변수일 수 있습니다. 내포된 구성요소의 레이블을 패밀리 유형 매개변수로 지정하면 이후에 로드된 같은 유형의 패밀리는 추가 작업을 수행하지 않아도 자동으로 교환 가능하게 됩니다.
내포된 패밀리 구성요소에 개별적으로 태그를 지정하고 일람표를 작성해야 하는 경우 호스트 패밀리에 로드하는 각 패밀리가 공유되는지 확인합니다.
건축 예
문 패밀리에 트랜솜 2개를 추가한 경우 트랜솜을 하나만 배치하고 패밀리 유형 매개변수로 레이블을 지정할 경우 다른 트랜솜은 사용 가능한 트랜솜 리스트에 자동으로 들어갑니다. 다섯 개의 트랜솜 유형을 추가로 로드하는 경우 로드한 유형을 모두 선택할 수 있습니다.

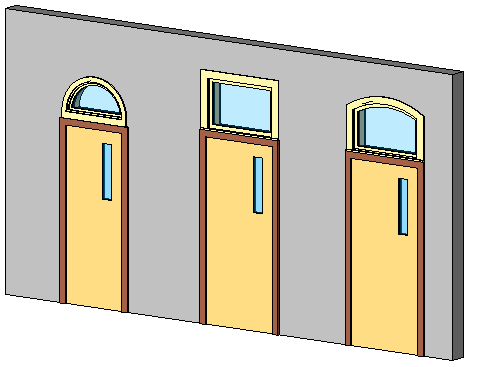

패밀리 유형 매개변수에 지정된 여러 내포된 트랜솜이 있는 문 패밀리
MEP 예
욕실 단위 패밀리에 세면대 2개를 추가한 경우 세면대를 하나만 배치하고 패밀리 유형 매개변수로 레이블을 지정할 경우 다른 세면대는 사용 가능한 세면대 리스트에 자동으로 들어갑니다.

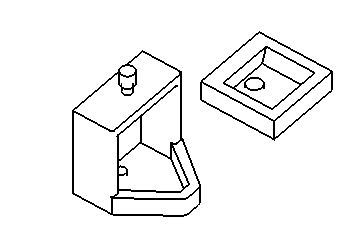

패밀리 유형 매개변수에 지정된 여러 세면대가 있는 욕실 패밀리
- 패밀리를 열거나 새 패밀리를 시작합니다.
- 패밀리에 내포할 구성요소를 로드합니다. 예를 들어 문 패밀리에 있는 경우 여러 트랜솜 유형을 로드합니다.
- 작성 탭
모델 패널
(구성요소)을 클릭하고 유형 선택기에서 요소를 선택합니다.
- 도면 영역을 클릭하여 첫 번째 구성요소를 원하는 위치에 배치합니다.
주: 문 패밀리 예에서 트랜솜의 폭을 문 폭에 결합할 수도 있습니다. 특정 상황에 따라 이와 비슷한 작업을 고려해 볼 수 있습니다. 그러면 구성요소가 스왑되어도 같은 위치와 같은 크기로 유지됩니다.
- 내포된 구성요소를 선택합니다.
- 레이블에 대한 리본의 레이블 치수 패널에서
(매개변수 작성)을 클릭합니다.
주: 패밀리 유형 대화상자에서 매개변수를 추가하는 경우 매개변수 추가를 클릭하고 카테고리로 패밀리 유형을 선택한 후 카테고리 선택 대화상자에서 카테고리를 선택합니다. 매개변수 도구를 사용하여 매개변수를 추가하는 경우 매개변수는 패밀리 유형에 자동으로 지정되며 해당 패밀리 카테고리가 지정됩니다. - 매개변수 특성 대화상자의 매개변수 유형에서 패밀리 매개변수를 선택합니다.
- 매개변수 데이터에서 매개변수에 이름을 입력하고 인스턴스(Instance) 또는 유형 매개변수를 선택합니다.
- 그룹 매개변수 값을 선택합니다.
이 값은 매개변수가 인스턴스(Instance) 또는 유형 특성 대화상자에 표시되는 헤딩 아래에 지정됩니다.
- 확인을 클릭합니다.
- 파일을 저장하고 프로젝트에 로드합니다.
- 건물 모델에 구성요소를 추가하고 선택합니다.
- 유형 편집을 클릭하여 유형 특성 대화상자를 표시하거나 특성 팔레트에서 인스턴스(instance) 특성을 확인합니다.
- 패밀리 유형 매개변수를 찾아 리스트에서 다른 구성요소를 선택합니다.
