기본 채우기 패턴 작성

기본 채우기 패턴은 일련의 평행선 또는 직각 선으로 구성됩니다. 예를 들어 대각선 교차해치 또는 수직 측면 등이 있습니다.

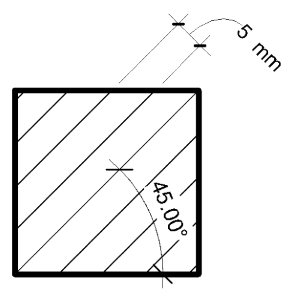

평행선을 사용하여 채우기 패턴을 작성하려면

1. 관리 탭설정 패널추가 설정 드롭다운 채우기 패턴을 클릭합니다.
2. 채우기 패턴 대화상자의 패턴 유형 아래에서 제도 또는 모델을 선택합니다.

   Revit의 구조 기능을 사용 중인 경우 제도만을 선택합니다.

3. (새 채우기 패턴)을 클릭합니다.

   새 패턴 대화상자가 표시됩니다.

4. 패턴 이름을 입력합니다.
5. 기본을 선택합니다.
6. 평행선을 선택합니다.
7. 선 각도 및 선 간격 1의 값을 입력합니다.

   제도 패턴의 경우 이러한 값은 시트의 간격에 영향을 줍니다.

   모델 패턴의 경우 이러한 값은 모델의 간격에 영향을 줍니다.

8. 제도 채우기 패턴을 작성 중이면 호스트 레이어에 채우기 패턴 방향을 설정하는 방법을 지정합니다. 자세한 내용은 채우기 패턴 호스트 방향 정보를 참고하십시오.
9. OK(확인)을 클릭합니다.

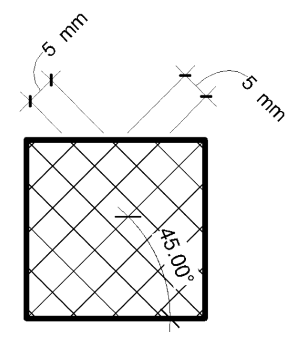

교차 해치 채우기 패턴을 작성하려면

1. 이전 절차의 1-5 단계를 수행합니다.
2. 교차 해치를 선택합니다.
3. 선 각도, 선 간격 1 및 선 간격 2의 값을 입력합니다.

   제도 패턴의 경우 이러한 값은 시트의 간격에 영향을 줍니다.

   모델 패턴의 경우 이러한 값은 모델의 간격에 영향을 줍니다.

4. 제도 채우기 패턴을 작성 중이면 호스트 레이어에 채우기 패턴 방향을 설정하는 방법을 지정합니다. 자세한 내용은 채우기 패턴 호스트 방향 정보를 참고하십시오.
5. OK(확인)을 클릭합니다.
