콘크리트 보 및 기둥이 뷰에서 가려진 경우 표시되는 방법을 알아봅니다.
숨겨진 뷰로 표시 패밀리 매개변수를 사용하여 콘크리트 구조 프레임 요소에 대한 은선을 제어합니다. 매개변수에 액세스하려면 다음을 수행합니다.
- 콘크리트 보 또는 기둥을 선택하고 수정 | 구조 <요소> 탭
모드 패널
(패밀리 편집)을 클릭합니다.
- 다음의 두 위치 중 한 곳에서 매개변수를 변경합니다.
- 특성 팔레트의 그래픽 아래에서 숨겨진 뷰로 표시를 찾습니다.
- 작성 탭특성 패널
(패밀리 카테고리 및 매개변수)을 클릭합니다. 패밀리 카테고리 및 매개변수 대화상자의 패밀리 매개변수 아래에서 숨겨진 뷰로 표시를 찾습니다.
주: 이 매개변수는 콘크리트에서 구성된 구조 보 및 기둥에만 사용할 수 있습니다.
구조 바닥 아래의 다음 패널 장선은 숨겨진 뷰로 표시 매개변수가 뷰에 어떤 영향을 주는지 보여 줍니다. 이 구획도의 번호가 매겨진 각 구석은 형상에 의해 숨겨질 수 있는 보 모서리를 나타냅니다.
다음 표에서는 매개변수 설정이 이러한 모서리에 어떤 영향을 주는지 보여 줍니다.
| 매개변수 설정 및 설명 | 지정된 평면 뷰 |
|---|---|

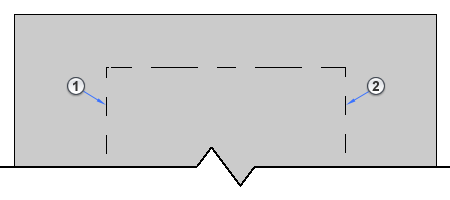

| 다른 부재에 의해 가려진 모서리. 다른 요소에 의해 가려진 요소의 모서리를 표시합니다.
이 평면 뷰에서는 구조 바닥이 보 모서리 1, 2와 보 끝을 가려서 파선으로 표시됩니다. |
|

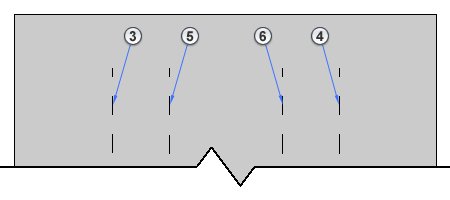

| 보 자체에 가려진 모서리. 보의 형상에 의해 가려진 요소의 모서리를 표시합니다.
이 평면 뷰에서는 보 형상이 보 모서리 3, 4, 5, 6을 가려서 이러한 모서리가 파선으로 표시됩니다. |
|

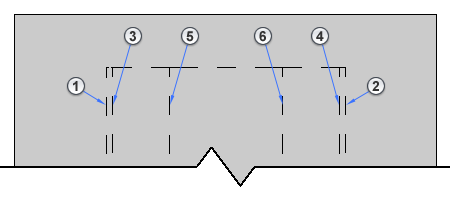

| 모든 모서리. 요소의 모든 모서리를 표시합니다.
이 평면 뷰에서는 가려진 모든 모서리 및 보 끝이 파선으로 표시됩니다. |
|
주: 파선이 너무 작거나 나타나지 않는 경우 뷰 축척을 증가시킵니다.
