표준 강철 프레임 패밀리와 사용자 강철 프레임 패밀리 간의 차이점에 대해 알아봅니다.
강철 보, 가새 및 기둥 간의 구조 연결 배치는 연결 내 요소의 매개변수 수에 따라 달라집니다. 유형 특성 대화상자 내 매개변수의 구조 단면 형상 그룹에 이러한 종속 매개변수가 나열됩니다. 대부분의 경우 필요한 매개변수를 스톡 Revit 라이브러리에서 즉시 사용할 수 있습니다. 사용자화된 프레임 요소, 연결을 위한 형상 매개변수는 없을 수 있으며 반드시 생성되어야 합니다. 연결 생성에서 구조 단면 매개변수는 중요하므로 Revit은 패밀리의 표준 또는 사용자 여부를 반드시 파악해야 합니다.
- 표준 구조 강철 요소. 강철 프레임 요소의 단면 모양 유형 특성이 단면 모양을 지정합니다. 해당 요소에 대해 정의된 일련의 구조 단면 형상 매개변수가 존재합니다.
- 사용자 강철 요소 강철 프레임 요소의 단면 모양 유형 특성이 정의되지 않습니다. 강철 연결 생성에 필요한 형상 매개변수가 정의되지 않습니다.

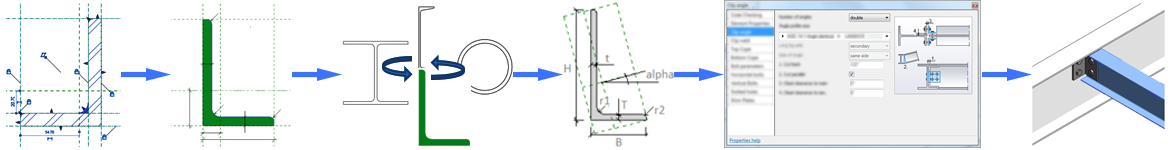

경우에 따라 잘 정의된 패밀리 형상이 있는 경우에는 사용자 강철 요소 패밀리가 계속 연결을 허용할 수도 있습니다. Revit은 해당 패밀리를 분석하고 패밀리의 단면 모양 식별을 시도합니다. 이러한 인식 방법론은 패밀리 형상을 검사하고 그 단면이 일반적인 강철의 단면 모양에 일치하도록 시도합니다.
일치되면 Revit은 정의된 패밀리 형상에서 필요한 구조 단면 형상을 생성합니다. 그런 다음 Revit API를 통해 전달된 이러한 매개변수를 사용하여 강철 연결이 생성됩니다. 해당 단면 모양 매개변수가 정의되지 않음으로 설정된 경우 다음 모양에 대한 일치 작업이 지원되지 않습니다.
| 단면 유형 기호 | 단면 이름 | 모양 |
|---|---|---|
| I | 이중 티 |
|
| C | 채널 - 냉간성형 |
|
| U | 채널 |
|
| W | 각도 |
|

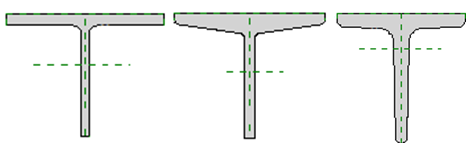

| T | T자형 |
|
| H | 직사각형 파이프 |
|
| S | 원형 철근 |
|
| R | 배관 |
|
| CEx | 접이 포함 채널 - 냉간성형 |
|
