파이프 평면도를 시작할 때 평면에 배치되는 파이프 유형에 대한 라우팅 기본 설정을 지정해야 합니다. 선택한 파이프 유형에 대한 라우팅 기본 설정을 아직 지정하지 않은 경우 파이프에 대한 라우팅 기본 설정 지정으로 이동합니다.
- 프로젝트 탐색기에서 뷰(모두)
평면도를 확장하고 배관 시스템 뷰를 두 번 클릭합니다. - 시스템 탭위생기구 및 배관 패널
플렉시블 배관을 클릭합니다. - 유형 선택기에서 플렉시블 배관 유형을 선택합니다.
- 옵션 막대에서 배치 옵션을 지정합니다.
- 배관 배치 탭배치 도구 패널에서 배치 옵션을 선택합니다.
- 리본에서 배관에 자동으로 태그를 지정하기 위해
태그 삽입이 선택되어 있는지 확인합니다. 그런 다음 옵션 막대에서 다음 태그 지정 옵션을 지정합니다.

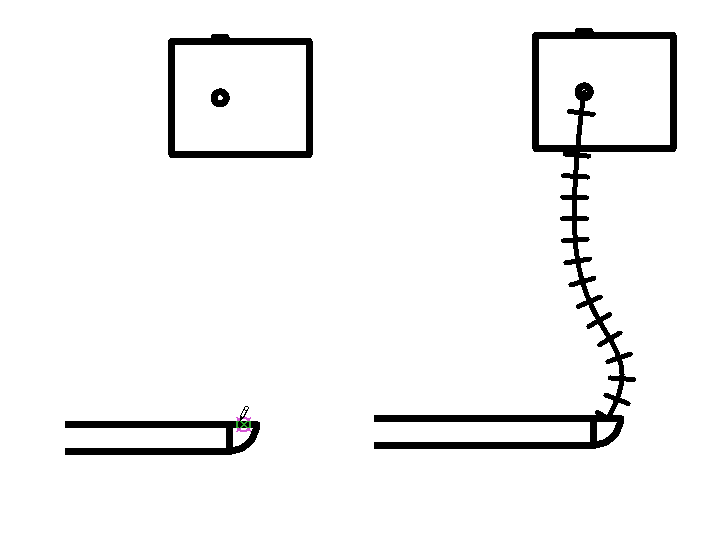

원하는 작업... 방법... 태그의 방향 변경 수평 또는 수직을 선택합니다. 추가 태그 로드 태그를 클릭합니다. 태그와 배관 사이에 지시선 포함 지시선을 선택합니다. 지시선의 기본 길이 변경 지시선 확인란의 오른쪽에 있는 텍스트 상자에 값을 입력합니다. - 도면 영역에서 클릭하여 플렉시블 배관의 시작을 지정하고, 끌어서 원하는 플렉시블 배관의 경로를 따라 플렉시블 배관 미리보기를 연장합니다. 플렉시블 배관이 구부러져야 하는 각 지점을 클릭하고, 마지막으로 커넥터를 클릭하여 플렉시블 배관을 대상(다른 배관 세그먼트, 기계 장비 구성요소 또는 배관 부속류)에서 끝냅니다.
일부 구성요소에는 여러 개의 커넥터가 서로 겹쳐서 표시됩니다. 겹쳐서 표시되는 커넥터에서 플렉시블 배관을 그릴 때 커넥터 선택 대화상자가 표시되어 사용할 커넥터를 지정할 수 있습니다.
변환 및 티가 세그먼트에 자동으로 추가됩니다.
플렉시블 배관이 은선 뷰에 중심선과 함께 표시됩니다. 배관 부속류의 경우 패밀리를 편집하고, 모델 선을 추가하며 하위카테고리를 중심선으로 설정하여 기본 중심선을 재지정할 수 있습니다.
기본적으로 미국 템플릿에는 중심선이 꺼져 있습니다.
