모델에서 선택한 참조에 대해 좌표를 지정하여 모델의 위치를 조정합니다.

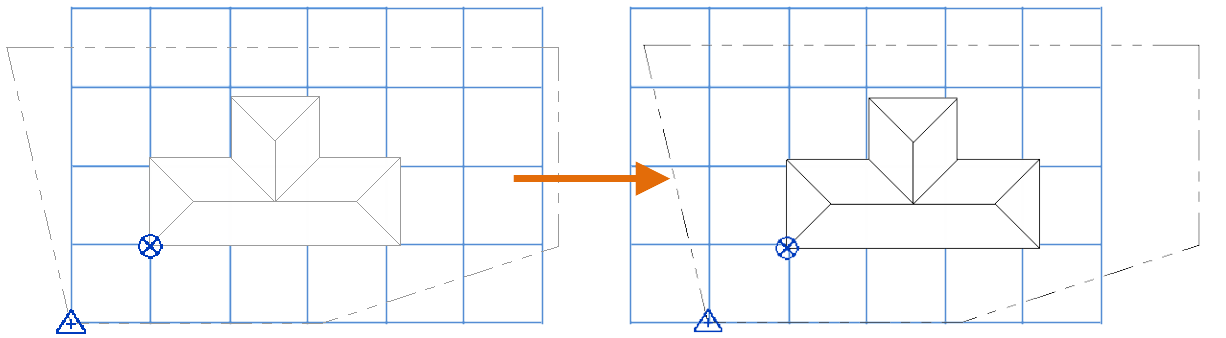

점에서 좌표 지정 도구를 사용하여 모델에서 참조점을 선택하고 해당 참조점에 대한 새 좌표 세트를 지정합니다. 전체 모델, 조사점 및 프로젝트 기준점이 서로 간의 근접성을 유지하면서 이동합니다. 해당 좌표가 변경되어 모델의 새 위치를 반영할 수 있습니다.
다음 항목에 해당하는 경우 점에서 좌표 지정 도구를 사용합니다.
- 대지의 특정 위치에 대해 측량사 또는 토목 엔지니어로부터 좌표 세트를 가져옵니다.
- 공유 좌표 보고 도구를 사용하여 모델에서 참조의 좌표를 식별하고 해당 좌표를 사용하여 모델을 재배치하려고 합니다.
이 도구를 사용하면 북쪽/남쪽(북향), 동쪽/서쪽(동향), 입면 및 도북에서 진북까지의 각도에 대한 값을 지정할 수 있습니다.
좌표를 지정하여 모델을 재배치하려면
- 선택 사항: 현재 뷰에 프로젝트 기준점 및 조사점을 표시합니다.
- 관리 탭
프로젝트 위치 패널좌표 드롭다운
(점에서 좌표 지정)을 클릭합니다.
- 모델의 참조점에 커서를 놓습니다.
참조점은 요소의 교차점이 될 수 있습니다(예: 2개 벽의 코너). 뷰의 일부 유형에서 모서리를 참조로 사용할 수 있습니다.
유효한 참조점 위에 마우스 커서를 이동하면 파랑 점 또는 선이 표시됩니다.
- 참조를 클릭합니다.
대화상자에 참조의 좌표가 표시됩니다. 뷰의 유형 및 선택된 참조에 따라 좌표에는 북쪽/남쪽, 동쪽/서쪽, 입면 및 도북에서 진북까지의 각도가 포함될 수 있습니다.
- 선택한 참조에 대한 값을 입력합니다.
주: Revit에서 지정된 길이 프로젝트 단위와 일치하는 단위를 사용하여 좌표를 입력합니다. 또는 단위 표시기(예: m - 미터)로 좌표를 입력하면 Revit은 자동으로 값을 올바른 프로젝트 단위로 변환합니다.
- OK를 클릭합니다.
참조에 대해 지정된 좌표를 기준으로 조사점 및 프로젝트 기준점의 좌표가 그에 따라 변경됩니다. 현재 뷰에서는 변경 사항이 표시되지 않을 수 있습니다. 조사점 및 프로젝트 기준점의 값 및 결과를 확인합니다.
- 점의 좌표를 지정할 때 조사점 및 프로젝트 기준점이 잘린 경우 조사점은 변경되지 않지만 프로젝트 기준점은 업데이트되어 변경 사항이 반영됩니다.
- 점의 좌표를 지정할 때 조사점 및 프로젝트 기준점이 잘리지 않은 경우 조사점 값은 업데이트되어 변경 사항이 반영되지만 프로젝트 기준점은 변경되지 않습니다.
