이 연습에서는 해석 매개변수를 정의하고, 해석을 시작하고, 제대로 실행되는지 확인하는 방법을 설명합니다.

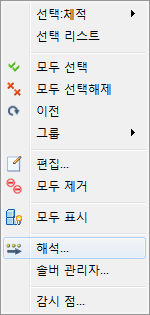

1. 모형을 마우스 오른쪽 버튼으로 클릭하고 해석...을 선택합니다.
2. 컨트롤 탭에서 실행할 반복 = 100을 입력합니다.

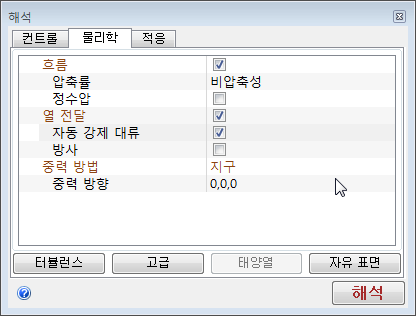

3. 물리학 탭에서 열 전달 및 자동 강제 대류를 사용 가능으로 설정합니다. 해석을 클릭합니다.
주: 자동 강제 대류를 사용하면 먼저 유동 솔루션을 해석한 다음 열 솔루션을 해석하므로 해석 시간이 40%까지 단축될 수 있습니다. (이 옵션은 흐름 및 열 전달이 상호 의존적인 자연 대류에는 적합하지 않습니다.)

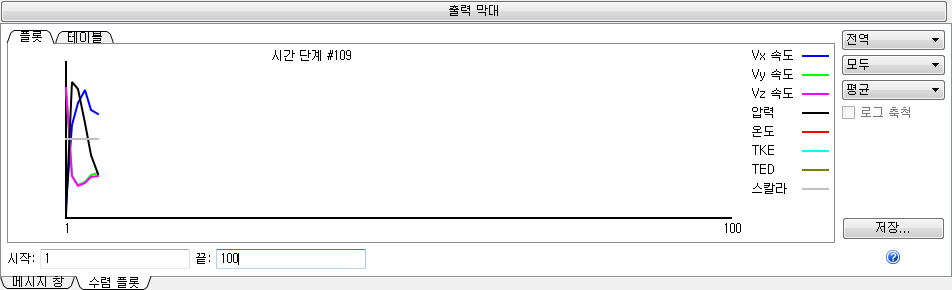

4. 시작 처리가 완료되고 해석이 시작되면 솔루션 진행률이 수렴 모니터의 출력 막대에 플로팅됩니다.

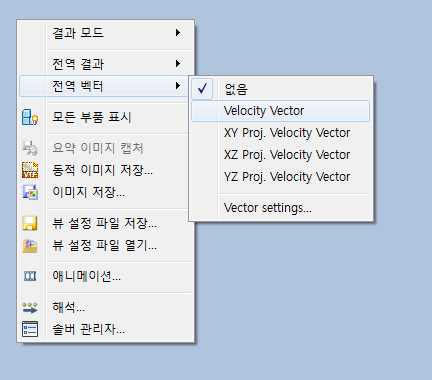

5. 이 그래프가 나타나면 모형을 마우스 오른쪽 버튼으로 클릭하고 전역 벡터를 확장한 후 속도 벡터를 클릭합니다.

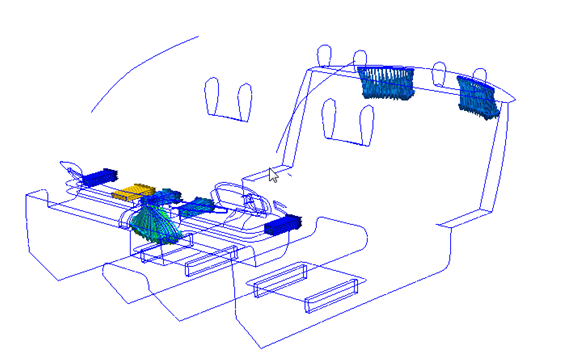

6. 뷰를 윤곽으로 변경하고 흐름이 캐빈 전면으로 들어갔다가 후면으로 나오는지 확인합니다.
주: 후면이 압력 경계 조건이 적용된 위치입니다.
7. 벡터가 위에 표시된 것처럼 나타나지 않으면 마우스 오른쪽 버튼을 클릭하고 해석...을 클릭합니다. 그런 후 해석 대화상자에서 중지를 클릭합니다. 재료 지정, 경계 조건 및 흐름 방향과 메쉬 설정을 검토하고 필요에 따라 수정합니다.
주: 설정을 변경한 경우 해석을 다시 실행해야 합니다. 해석 버튼을 클릭하기 전에 계속 위치를 0으로 설정합니다.
8. 12장을 시작하기 전에 해석을 완전히 실행합니다.
주: 시뮬레이션을 완료하는 데 약 20분이 소요되지만 컴퓨터에 따라 이 시간은 달라질 수 있습니다.
주: 해석이 완료되면 수렴 플롯이 닫히고 메시지 창의 마지막 행에 "해석이 성공적으로 완료되었습니다.”가 표시됩니다.
연습 끝
