이 연습에서는 추적을 사용하여 흐름 결과를 이해하는 방법에 대해 살펴봅니다.

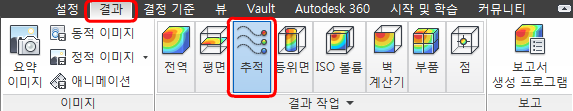

1. 결과 탭에서 추적을 클릭합니다.
2. 세트 만들기 상황별 리본에서 시드 유형은 영역, 시드 패턴은 그리드 그리고 시드 밀도는 0.1로 설정합니다. 추가를 클릭합니다.
3. 평면을 클릭합니다.

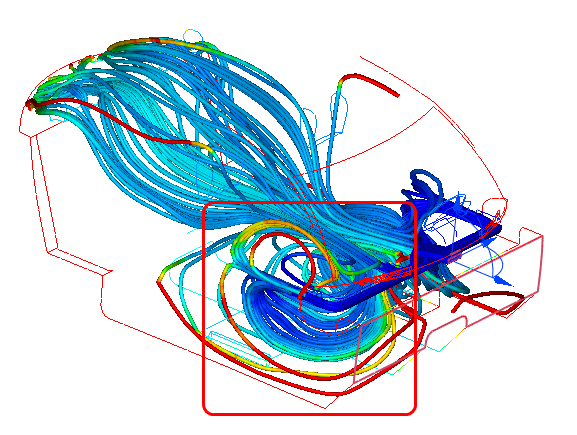

4. 좌석 앞쪽의 재순환을 관찰합니다. 이렇게 하면 공기가 뒤좌석 영역에 도달하지 못합니다.
주: 추적은 전역 결과에 따른 색상으로 구분됩니다. 위 이미지에서는 온도에 따른 색상으로 구분됩니다.
5. 뒷좌석에 도달하는 대부분의 흐름이 캐빈 중앙에서 시작되는지 확인합니다. 모형을 마우스 오른쪽 버튼으로 클릭하고 요약 이미지 캡처를 선택합니다.
주: 이 뷰는 이 모형이 이와 같이 동작하는 이유를 설명하는 데 사용되고 다른 구성과 비교하는 데도 사용됩니다.
6. 나중에 사용할 수 있게 이러한 추적을 저장하려면 모형을 마우스 오른쪽 버튼으로 클릭하고 뷰 설정 파일 저장...을 선택합니다. 뷰 설정 파일의 이름을 "추적"이라고 지정합니다.
7. 추적을 삭제하려면 추적을 마우스 오른쪽 버튼으로 클릭하고 제거를 클릭합니다.
연습 끝
