이 연습에서는 결정 기준을 사용하여 설계 평가를 위한 중요한 결과 이미지 및 데이터를 구성하고 검토하는 방법을 알아봅니다.

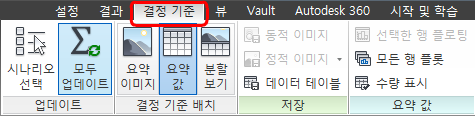

1. 시작하려면 결정 기준 탭을 클릭하여 결정 기준을 엽니다.

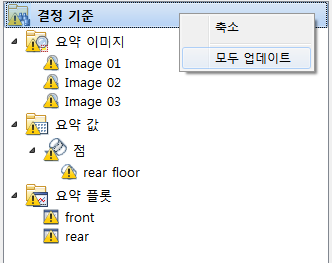

2. 모든 요약 항목을 업데이트하려면 결정 기준 막대를 마우스 오른쪽 버튼으로 클릭하고 모두 업데이트를 클릭합니다.

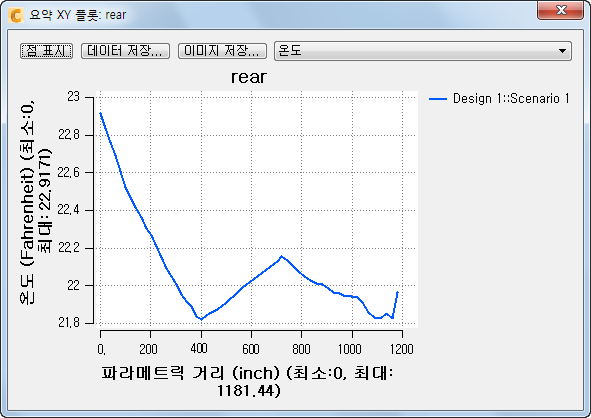

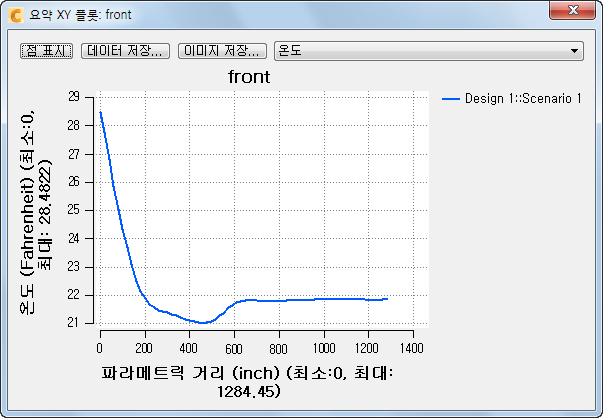

3. 전면 및 후면 점유자에 대한 온도를 플롯하려면 결정 기준에서 각 XY 플롯을 클릭합니다.
- 전면 점유자의 발은 나머지 신체 부분보다 약 6 °C 더 따뜻합니다.
- 후면 점유자의 온도 분포는 전면 점유자보다 덜 균일합니다.
- 후면 점유자의 발은 나머지 신체 부분보다 약 1 °C 더 따뜻합니다.
- 후면 점유자가 전면 점유자보다 약간 더 따뜻합니다.
4. XY 플롯을 모두 닫습니다.

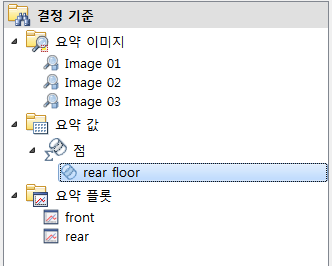

5. 결정 기준에서 "후면 바닥" 요약 점을 마우스 왼쪽 버튼으로 클릭합니다.

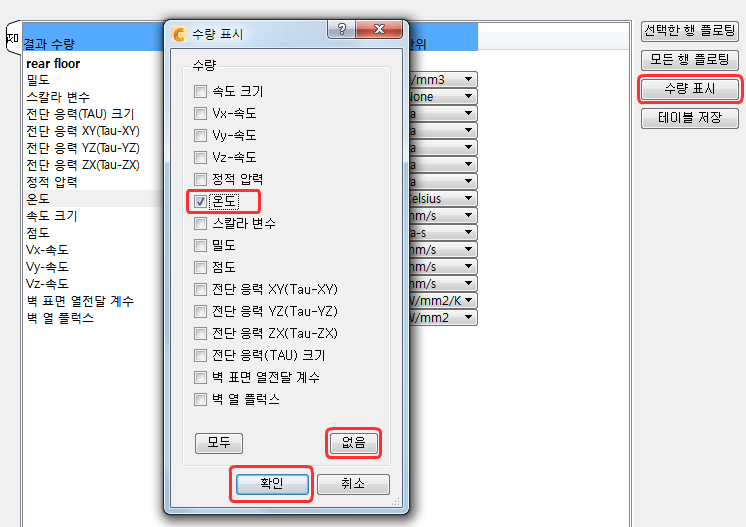

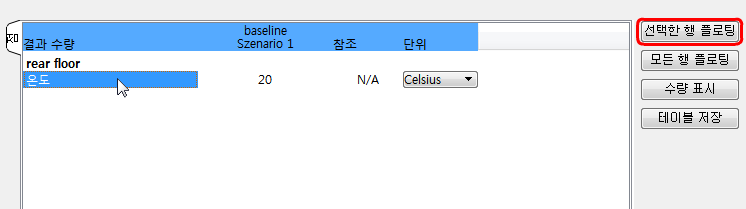

6. 요약 점의 온도 결과만 보려면 수량 표시를 클릭합니다. 수량 표시 대화상자에서 없음을 클릭하고 온도를 확인합니다. 확인을 클릭합니다.

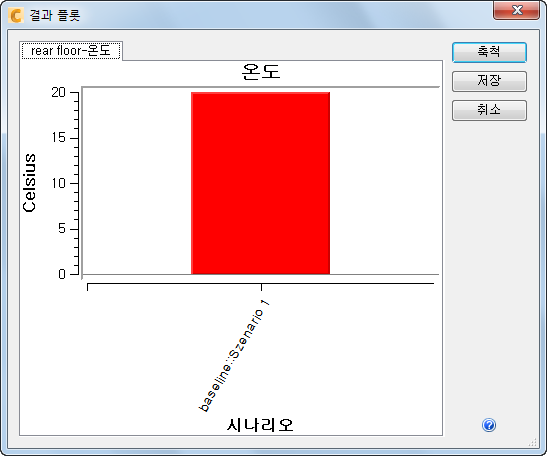

온도 행을 클릭하고 선택한 행 플로팅을 클릭합니다.
7. 대화상자의 오른쪽 위 구석에 있는 "X"를 클릭하여 플롯 창을 닫습니다.

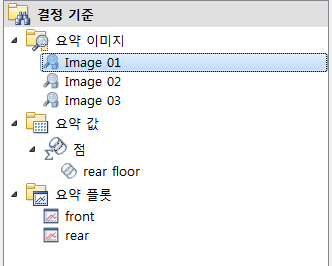

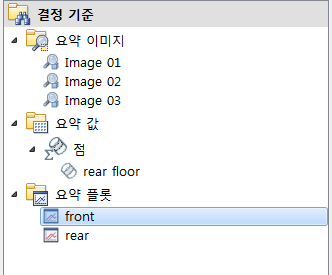

8. 요약 이미지를 표시하려면 결정 기준의 요약 이미지 리스트에서 각 항목을 클릭합니다.
9. 결정 기준에서 각 이미지를 마우스 오른쪽 버튼으로 클릭하고 그림과 같이 이미지의 이름을 다시 지정합니다.

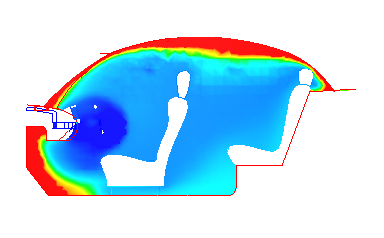

- 이미지 1 -- > "Cut through seats"

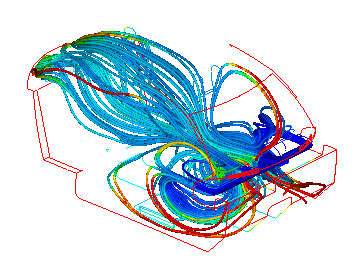

- 이미지 2 -- > "Traces"

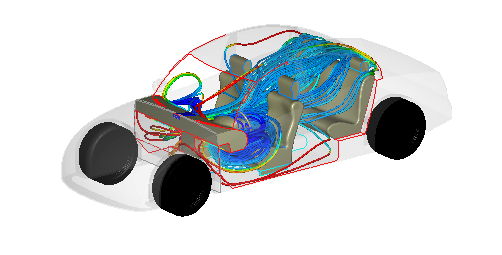

- 이미지 3 -- > "Traces with car"
결론
결과에 따르면 바닥 근처의 온도 분포가 균일하지 않고 기류 성능이 좋지 않았습니다. 수정된 설계 구성을 분석하여 이러한 문제를 해결할 것입니다.
여기서는 요약 이미지, 요약 XY 플롯 및 몇 가지 추가 결과 이미지를 사용하여 이와 같은 결정을 내렸습니다.
연습 끝
