경계 조건: 외부 열

외부 조건을 모델링하기 위해 적용된 U 값("대류 조건" 또는 "필름 계수"로도 알려져 있음)을 사용합니다. 설계 날짜를 시뮬레이션하기 때문에 자연 대류 및 높은 주변 온도로 인한 느린 공기 이동을 시뮬레이션하는 값을 사용합니다.

주: 사무실의 9개 외부 표면에 경계 조건을 지정해야 합니다.

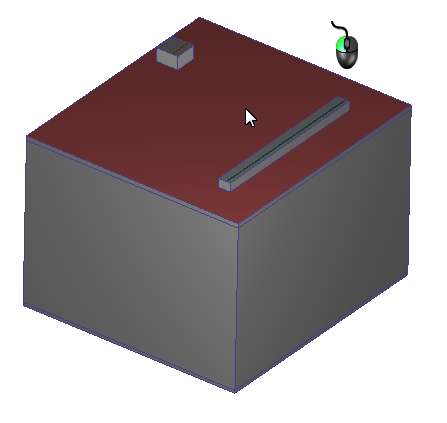

1. 지붕 표면을 선택합니다.

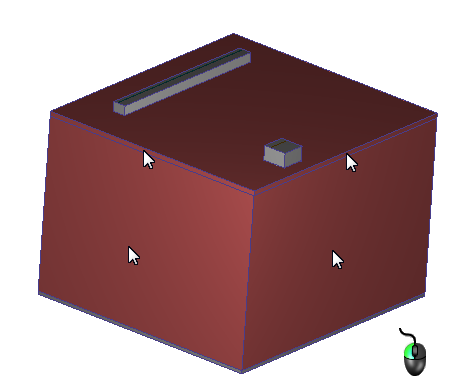

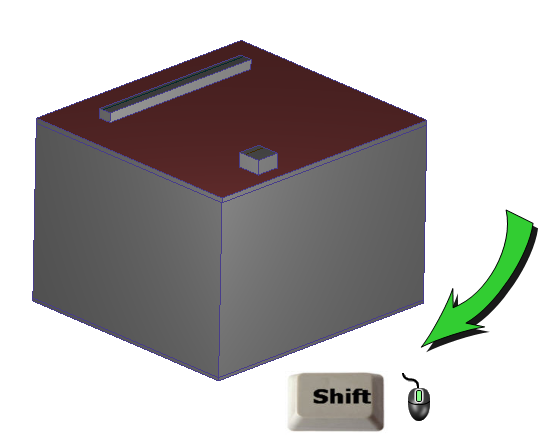

2. 벽 표면(전체 중에 8개)을 선택합니다. 다른 쪽의 표면에 액세스하기 위해 모형을 회전해야 합니다.

주: 9개의 표면을 선택해야 합니다.

3. 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.

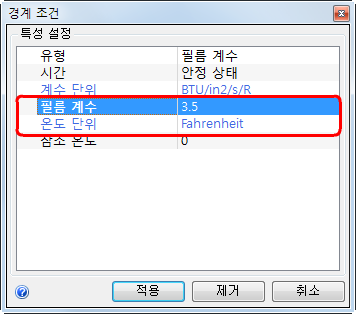

4. 유형 행에서 필름 계수를 선택합니다.

주: 리스트 아래쪽 근처로 스크롤해야 합니다.

주: 이것은 U 값과 동일합니다.

5. 단위 행에서 BTU/ft2/h/R을 선택합니다.

6. 필름 계수 행에서 3.5를 입력하고 온도 단위가 화씨인지 확인합니다.

7. 참조 온도 행에서 85를 입력합니다.

8. 적용을 클릭합니다.

예상 결과...

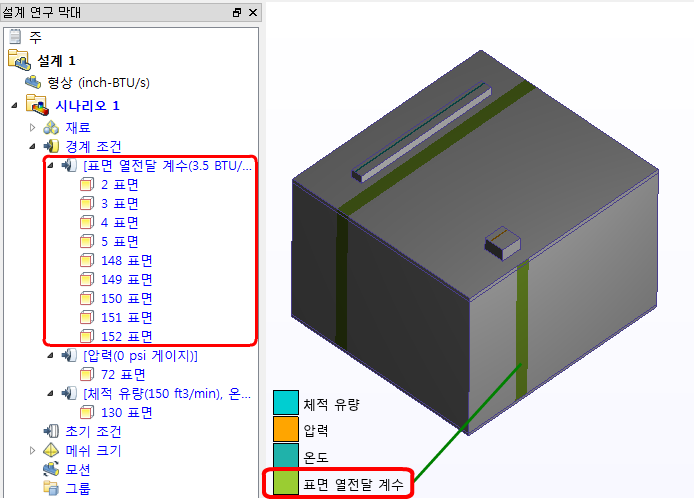

9. 필름 계수 경계 조건이 외부 표면에 제대로 적용되었는지를 보려면 표면의 설계 연구 막대 및 색상 줄무늬를 확인하십시오.
